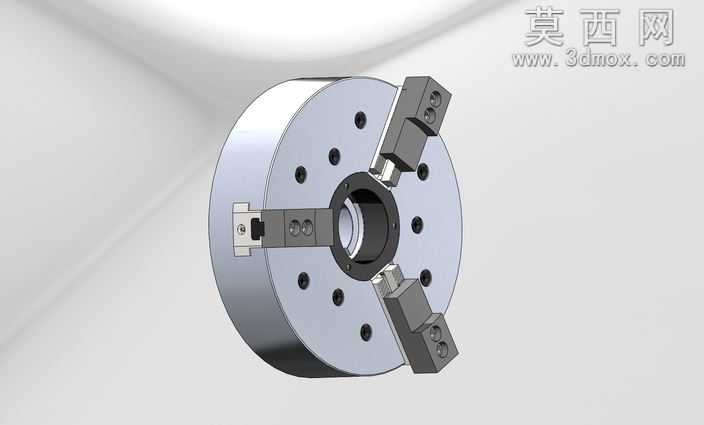

24英寸三爪数控液压卡盘结构设计

本作品为24英寸规格三爪数控液压卡盘的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循液压卡盘的实际生产尺寸规范，对盘体、卡爪座、活动卡爪、液压驱动连接端、定位安装孔组等所有零部件进行1:1比例建模，无结构缺漏。建模过程中对盘体上的周向安装孔、中心定位通孔、卡爪滑动导轨槽等特征做了精准的尺寸约束，保证各部件装配间隙符合机床附件的公差要求，装配体采用自下而上的搭建逻辑，先完成单个卡爪组件、盘体基体、液压连接接口的零件建模，再通过同轴、重合、距离等配合约束完成总装，同时验证了三爪同步径向滑动的运动行程无干涉，可直观展示卡盘夹紧、松开的动作逻辑。渲染阶段针对不同部件匹配对应材质，盘体基体赋予调质合金钢材质，调整金属粗糙度参数呈现亚光金属质感，表面做了轻微的氧化处理纹理还原工业零件的真实外观；卡爪夹持部位赋予硬质合金材质，突出淬火后的高硬度表面质感；滑动配合面做了磨削加工的细腻纹理表现，液压接口部位赋予发黑处理的金属材质，通过打光调整突出各部件的材质差异，整体渲染效果还原了实际液压卡盘的工业外观。结构设计上采用三爪同步定心的经典结构，内置的液压驱动通路可实现三个卡爪的同步径向移动，保证装夹工件时的同轴度精度，24英寸的大规格盘体可适配大尺寸回转类零件的装夹需求，盘体上的多组安装孔可适配不同规格的数控车床主轴连接端，卡爪采用可拆换结构设计，可根据装夹工件的外形更换软爪或硬爪，适配不同的加工装夹场景。设计过程中充分考虑数控加工场景的使用需求，对卡爪的夹紧力传递路径做了结构优化，保证液压驱动力可均匀传递到三个卡爪，避免装夹时工件出现偏摆，同时对盘体的减重槽结构做了合理设计，在保证盘体结构强度的前提下降低整体重量，减少主轴转动时的负载。
