Grapple LaserCAN传感器固定安装外壳

　　在FRC机器人竞赛的传感器部署场景中，激光测距类传感器的安装防护一直是结构设计里容易被忽略但直接影响设备可靠性的环节，这款适配Grapple Robotics LaserCAN传感器板的外壳，正是针对竞赛场景下的高频振动、碰撞剐蹭、走线干扰等实际问题设计的专用防护固定结构。从实际赛场使用的角度看，这类激光传感器往往需要布置在机器人外围的轮廓位置，用来检测障碍物距离、定位赛场元素，裸露的电路板不仅容易在机器人对抗、机动过程中被飞散的零件、场地上的凸起剐蹭损坏，也会因为机器人高速移动产生的振动出现接插件松脱、元器件虚接的问题，这款外壳的核心作用就是给传感器板提供全围合的刚性防护，同时预留出标准的安装接口，让传感器可以快速固定在机器人的铝型材框架、钣金安装板上。

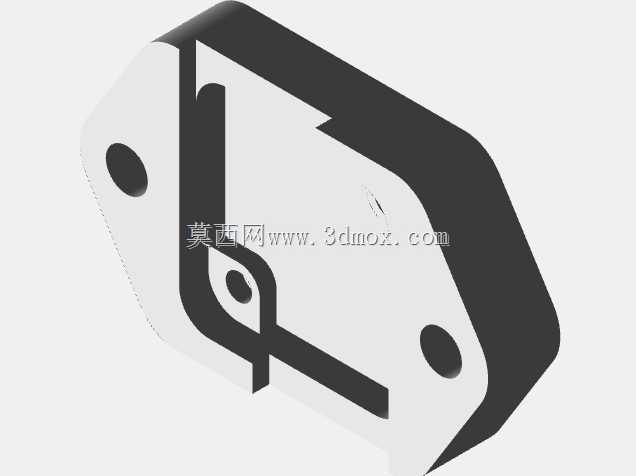

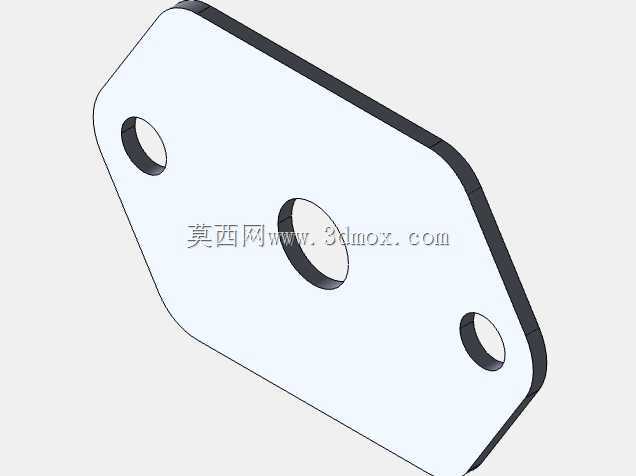

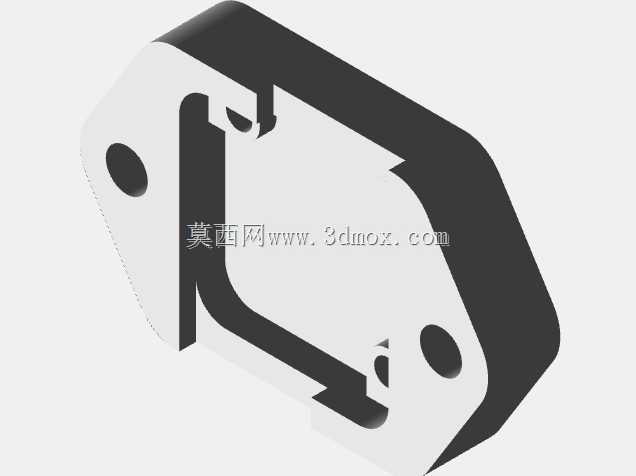

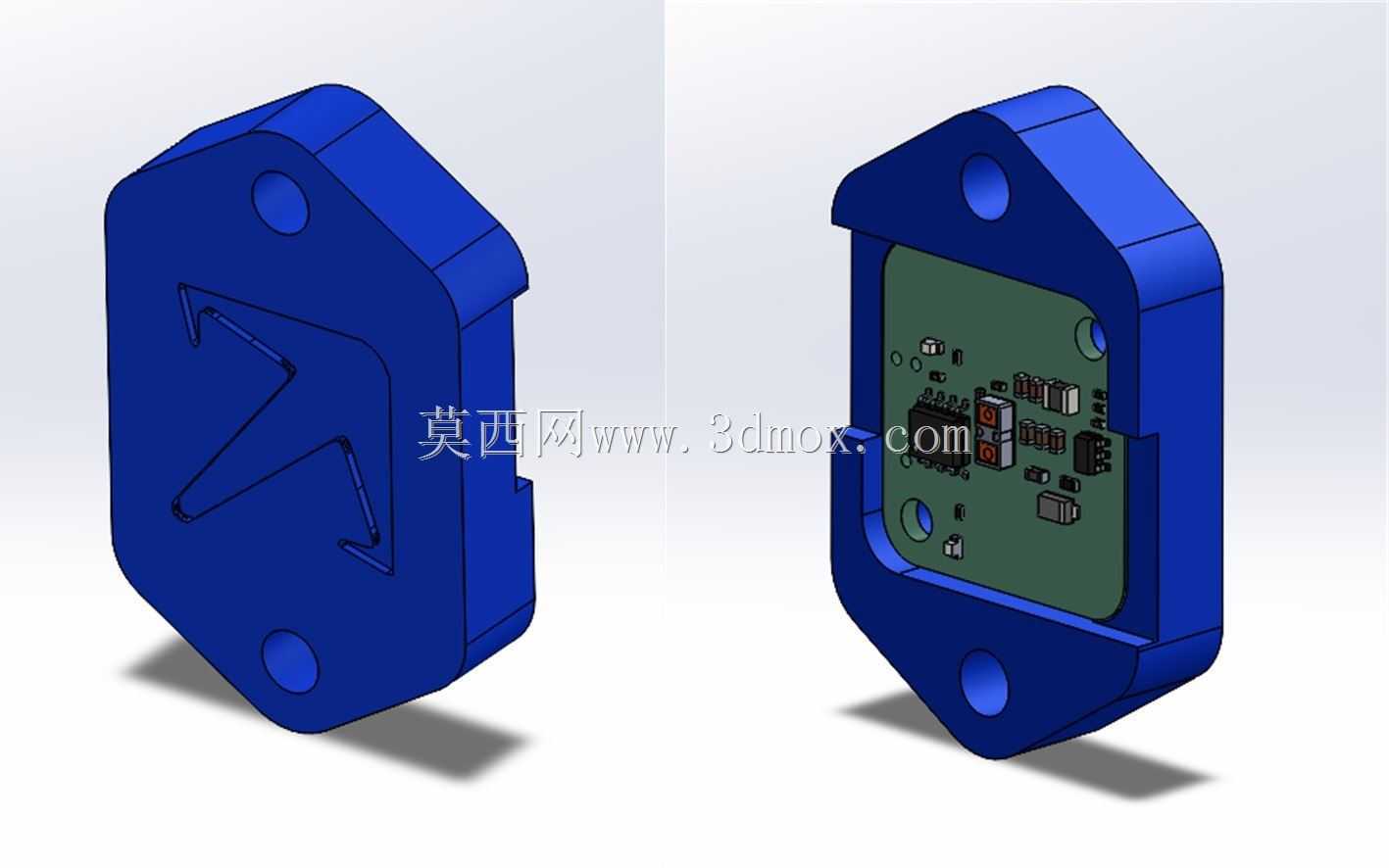

　　设计上采用了对合式的分体结构，两个壳体通过定位结构扣合后形成完整的容纳腔，内部的腔体尺寸完全匹配LaserCAN传感器板的轮廓，预留了电路板上接插件、感光元件的对位空间，不会遮挡传感器的激光发射与接收窗口，同时壳体内部设置了微小的支撑筋位，刚好托住电路板的边缘，避免电路板在腔体内出现窜动，不需要额外打胶或者加装螺丝固定电路板，装配的时候只需要将电路板对准腔体放入，扣合另一半壳体即可完成组装，大幅降低了参赛队伍的装配调试时间。外壳的安装法兰采用了两端延伸的耳式结构，每个法兰耳上都加工了标准的安装通孔，孔位间距适配FRC机器人常用的1英寸铝型材槽距，既可以用螺栓直接固定在型材的端面上，也可以配合L型支架调整安装角度，满足不同赛场布局下的传感器朝向需求，安装孔的周边做了局部加厚处理，避免螺栓锁紧的时候出现壳体开裂的问题，同时加厚的凸台也能保证安装面的平面度，让传感器安装后不会出现角度偏移，保证测距数据的准确性。

　　从结构强度的角度考虑，外壳的壁厚做了均匀化设计，既不会因为壁厚过大增加不必要的重量，影响机器人的负载分配，也不会因为壁厚过薄导致防护能力不足，在机器人发生中等强度碰撞的时候，外壳可以吸收大部分冲击能量，避免冲击力直接传递到电路板上的敏感元器件。壳体的外轮廓做了全圆角过渡处理，没有尖锐的棱角，一方面是避免安装调试的时候划伤操作人员，另一方面也能减少机器人在机动过程中勾挂场地上的线缆、网带等杂物，降低赛场故障的概率。针对传感器的工作特性，外壳在对应传感器激光收发窗口的位置做了精准的开孔，开孔边缘做了遮光倒角处理，避免环境杂光从侧面进入接收端，影响测距的精度，同时壳体的内壁做了细微的磨砂纹理处理，减少内部光线反射对传感器的干扰。

　　在实际的安装边界适配中，这款外壳的整体外轮廓尺寸控制得非常紧凑，不会过多占用机器人上宝贵的安装空间，哪怕是在机器人的狭窄边角位置也能顺利布置，壳体的合模缝位置做了错位止口设计，既可以提升两个壳体的装配定位精度，也能防止赛场的灰尘、碎屑从合模缝进入腔体内部，在多尘的竞赛场地环境下可以有效保护电路板上的精密元器件。不同于通用的传感器防护盒，这款外壳完全针对LaserCAN传感器的板型做了定制化的腔体设计，不需要额外加装垫块或者调整结构就可以完美适配，装配完成后传感器板的接插件刚好对准壳体上预留的出线缺口，方便连接通讯线缆，出线缺口的位置做了圆弧过渡，不会划伤线缆的绝缘层，同时缺口的尺寸刚好可以容纳常用的传感器线缆直径，避免线缆在拉扯的时候出现松脱。

　　从结构设计的合理性来看，这款外壳没有多余的装饰性结构，所有的结构特征都服务于防护、安装、适配传感器的核心功能，法兰耳的位置做了优化的力学设计，在承受侧向冲击的时候，应力会沿着法兰的加强筋分散到整个壳体上，不会出现安装耳断裂的问题，哪怕是机器人发生高速碰撞，外壳也能牢牢固定在安装位上，保证传感器不会移位。对于参赛的队伍来说，这类定制化的传感器外壳可以省去自行设计、反复调整安装结构的时间，直接拿来就可以完成传感器的装配固定，而且结构经过实际赛场的验证，可靠性远高于临时3D打印的简易固定座，能够在高强度的竞赛对抗中持续稳定地保护传感器正常工作，不会因为防护结构的问题导致传感器失效，影响比赛的进程。
