适配气动车轮的六英寸轻量化轮毂结构

　　在气动行走机构的配套设计中，轮毂作为连接气动轮本体与行走驱动轴的核心承载部件，其结构合理性直接决定了整套行走单元的负载能力、运转平顺性与装配适配性。这款轮毂的设计完全围绕6英寸规格气动轮的配套需求展开，整体宽度设定为2英寸，刚好匹配对应规格气动轮的轮腔安装尺寸，装配时无需额外加装调整垫片即可实现轮体的轴向定位，避免了轮体运转过程中出现轴向窜动的问题。

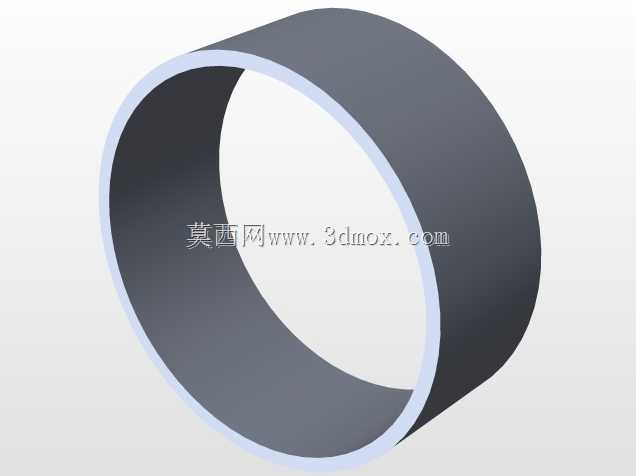

　　从实际应用场景来看，这类轮毂主要配套WCP系列气动车轮使用，常见于轻型自动化搬运设备、小型移动式作业平台、车间内短途物料转运AGV的行走单元中，这类应用场景普遍对行走部件的自重较为敏感，同时要求轮毂具备足够的抗冲击能力，能够应对车间地面常见的接缝、微小凸起等不平整工况，不会因为瞬时冲击出现结构变形。设计过程中首先确定了轮毂的核心安装边界：轮体与气动轮配合的外圈采用等宽圆柱面设计，表面粗糙度控制在合理区间，既保证与气动轮内圈的贴合紧密度，避免充气后出现轮体与轮毂相对滑动的问题，又不会因为表面过于粗糙导致气动轮安装时出现内圈割伤的隐患。

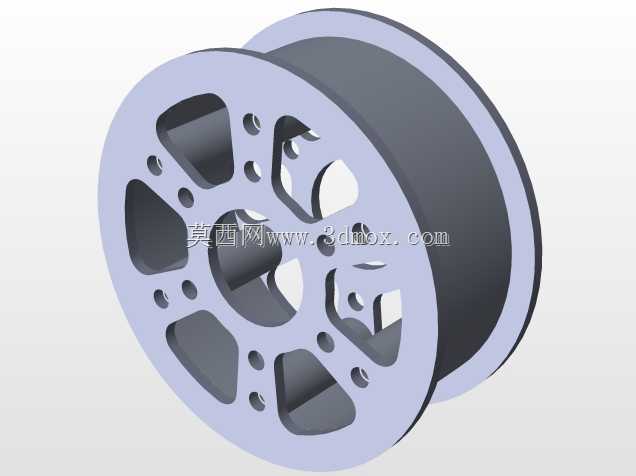

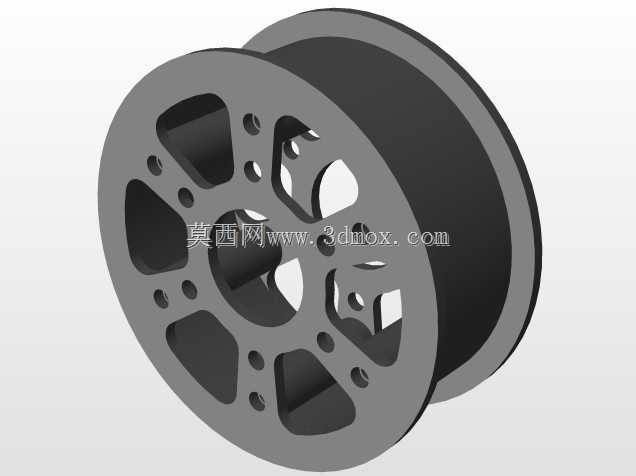

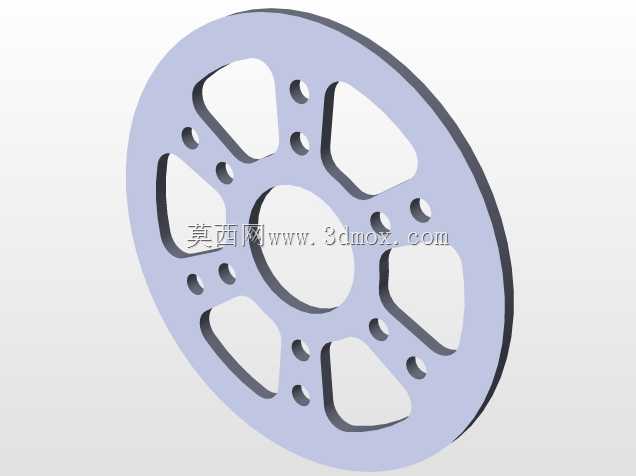

　　轮毂的侧端面采用了镂空式结构设计，这一设计并非单纯为了视觉上的轻量化效果，而是经过受力仿真验证后的优化结果：在轮辐位置开设的异形镂空孔，位置完全避开了螺栓安装孔的受力传导路径，不会对法兰面的连接强度造成削弱，同时能够有效降低轮毂自身的转动惯量，对于小型气动行走单元来说，更低的转动惯量意味着驱动端启动、制动时需要的扭矩更小，能够降低配套驱动元件的负载冗余要求，间接提升整套行走系统的能效表现。端面上的安装孔采用了等节距分布设计，孔位尺寸与节圆直径完全匹配WCP气动轮的标准安装接口，同时兼容安迪马克同规格气动轮的安装尺寸，用户在进行轮体替换时无需重新加工连接法兰，能够直接完成互换装配。

　　轮毂的中心定位孔采用了公差带严格控制的圆孔设计，装配时与驱动轴的定位轴段采用间隙配合，既保证装配过程中能够顺利套入轴段，又不会因为配合间隙过大导致运转时出现偏心抖动的问题。连接螺栓孔的位置做了局部沉台加厚处理，当螺栓拧紧时，压紧力能够通过加厚的沉台均匀传导到整个轮辐结构上，避免局部应力集中导致的螺栓孔周边开裂问题，这一细节设计在长期承受交变冲击载荷的行走场景中尤为重要，很多同类型轮毂的失效问题都出现在螺栓孔位置的应力集中区域。

　　从装配流程的角度考虑，这款轮毂的轮辋部分边缘做了小角度的导入倒角，安装气动轮时不需要使用专用的轮胎拆装工具，只需将气动轮内圈对准倒角位置均匀施压即可完成套装，大幅降低了现场装配的操作难度，对于设备维护人员来说，后续更换气动轮时也能缩短作业时间。轮毂两侧的法兰盘宽度保持一致，安装时不需要区分正反方向，能够有效避免现场装配时出现方向装反的低级失误，这也是面向工业应用场景的零部件设计中非常实用的细节考量。

　　在承载能力的匹配上，这款轮毂的壁厚设计经过了负载校核，在额定气压下配套对应规格气动轮时，能够满足单轮数百公斤的静态承载要求，动态工况下也能承受常规移动设备行驶时的冲击载荷，不会出现轮辋变形导致的漏气问题。轮辐部分的镂空结构同时还能起到一定的散热作用，当设备长时间连续运行时，轮毂转动过程中气流能够通过镂空孔带走部分轴端连接位置产生的热量，避免热量积聚导致的密封件老化加速问题。
