轻量化通用电气飞机发动机固定支架

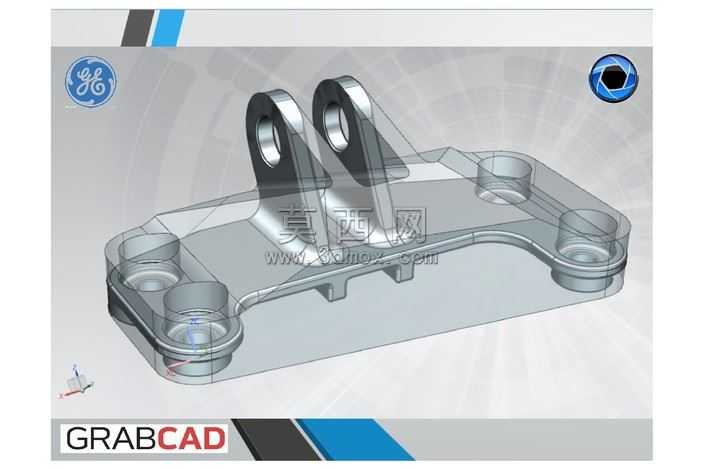

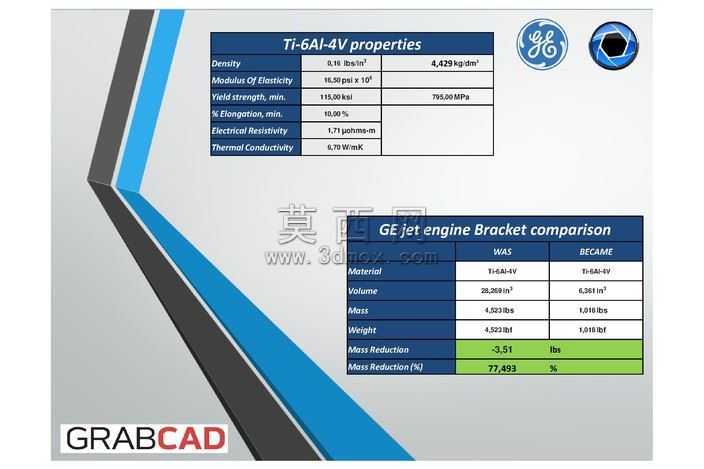

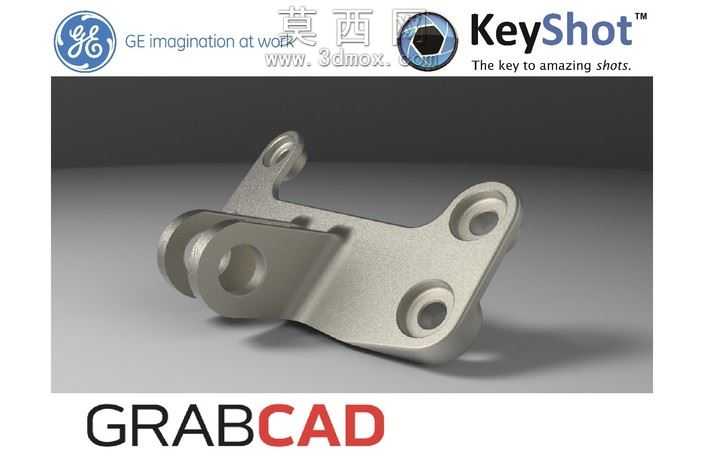

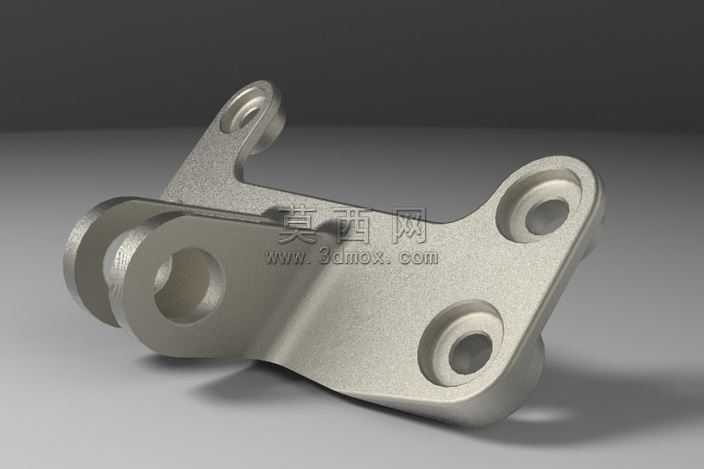

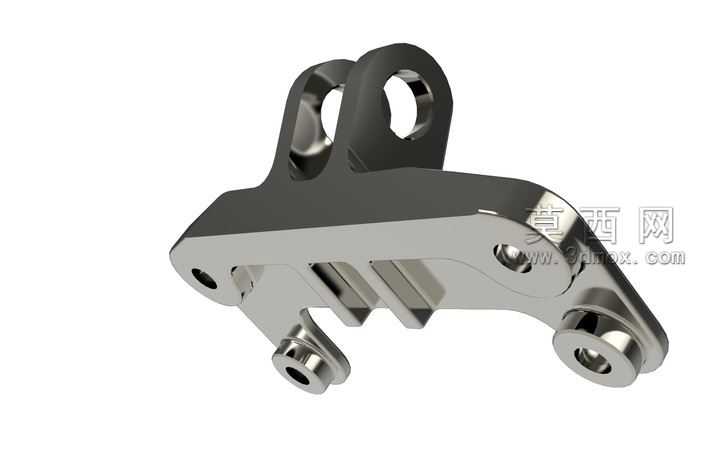

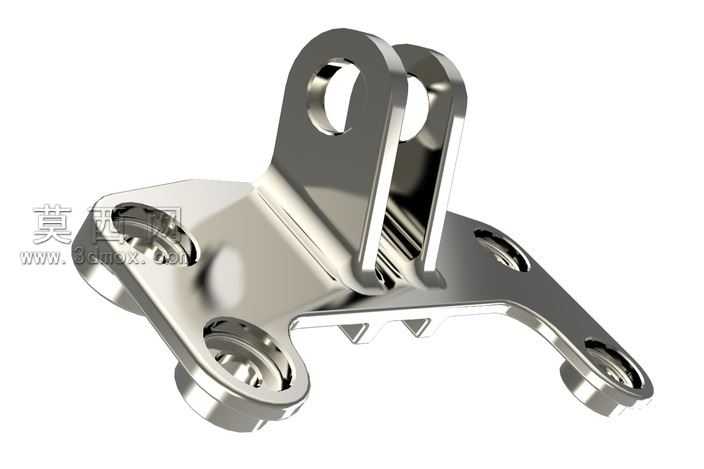

本作品为通用电气飞机发动机配套的固定支架三维模型，建模阶段严格遵循航空零部件的设计逻辑，以实现结构可靠与极致轻量化的平衡为核心目标开展全流程设计。建模过程中首先完成安装基准面的精准定位，匹配发动机与机身连接的标准安装点位，确保三个带沉孔的安装座孔位公差符合航空装配要求，底座轮廓采用流线型过渡设计，避免直角结构带来的应力集中问题。上部双耳铰接结构做了等厚加强处理，铰接孔内壁预留了衬套安装余量，孔位同轴度经过反复校验，可满足发动机运行过程中的铰接摆动需求，同时避免长期交变载荷下的孔位变形。材质渲染阶段采用航空常用高强度不锈钢材质参数，还原金属表面的抛光质感与金属反光特性，对安装座的沉孔边缘、铰接耳的圆角过渡、底座的加强筋位置都做了细节材质处理，清晰呈现零件的加工特征与结构层次。结构设计上摒弃了冗余的厚重实体结构，在底座非受力区域做了挖空减重处理，同时在受力传导路径上设置了隐性加强筋，在不降低整体结构强度的前提下实现了重量的大幅降低，经迭代优化后相较初始方案减重超77%，兼顾了结构耐久性与航空部件严苛的重量控制要求。整个模型的结构过渡自然，所有棱边都做了符合航空加工标准的圆角处理，不存在尖锐棱角与建模破面，各连接部位的壁厚均匀，既满足铸造或机加工的工艺可行性，也能适配发动机运行过程中的振动、载荷冲击等复杂工况，可用于航空零部件结构教学、装配模拟演示、轻量化设计方案验证等场景。
