通用电气航空发动机连接托架结构设计

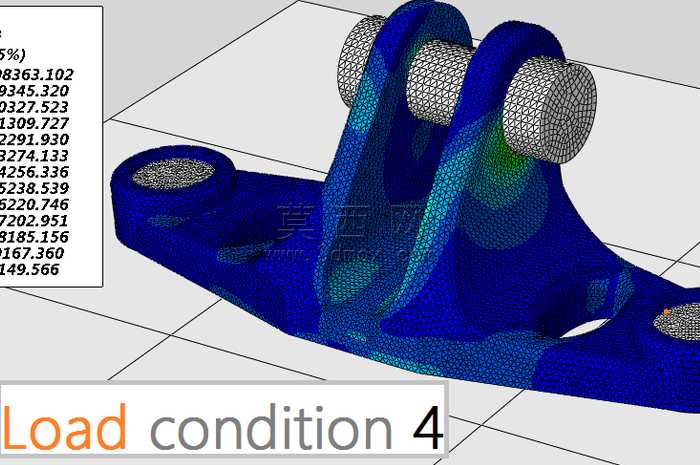

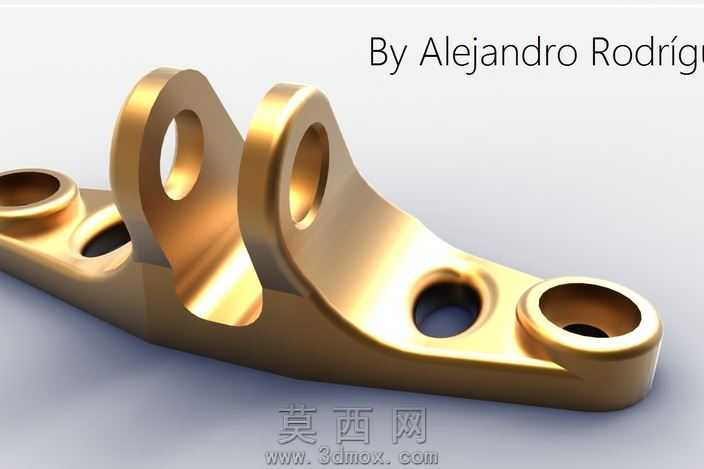

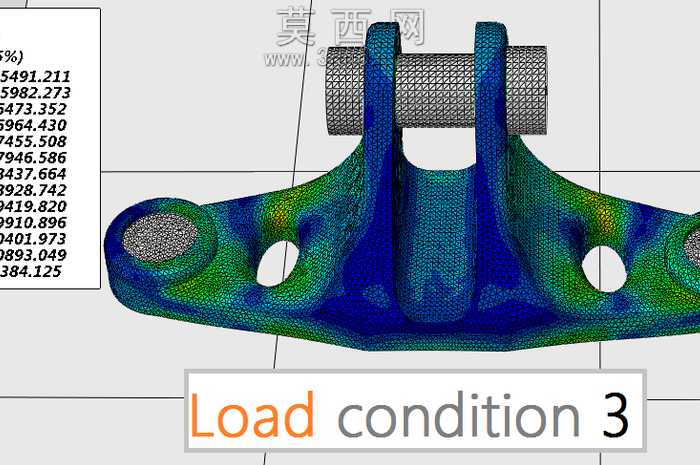

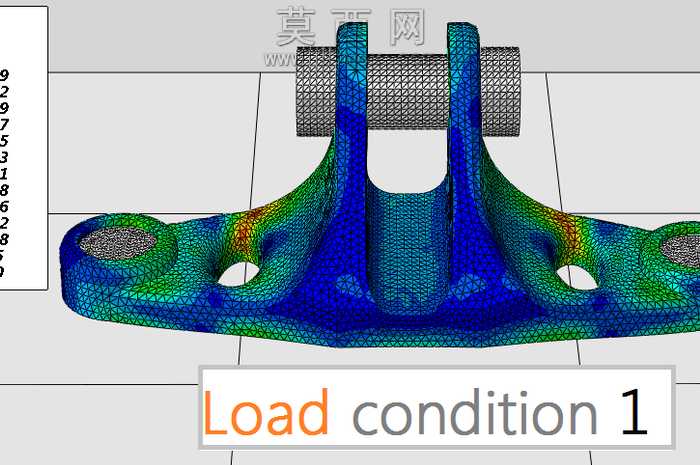

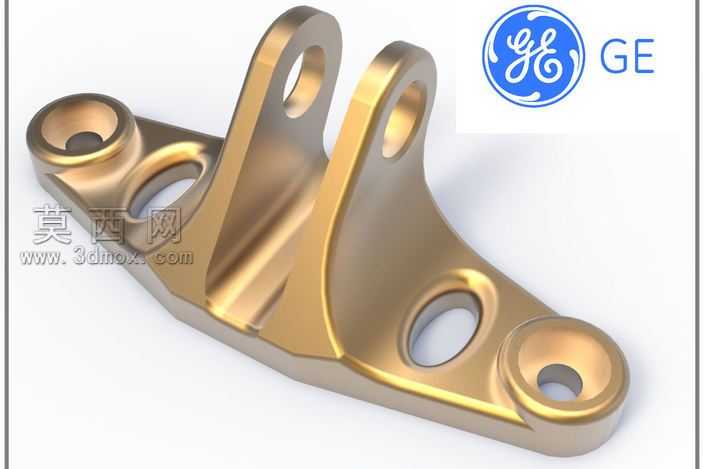

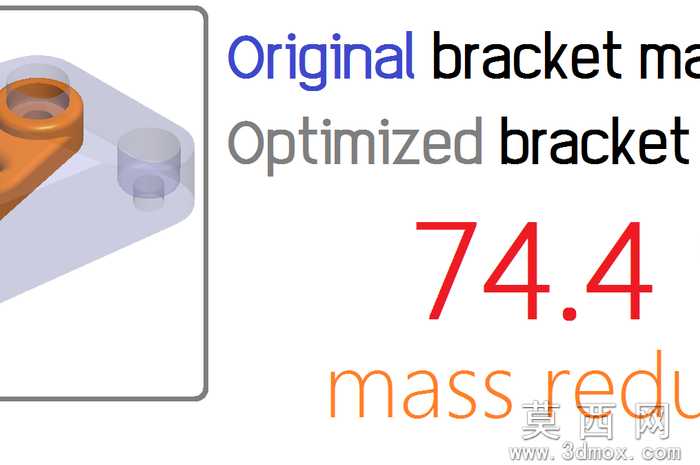

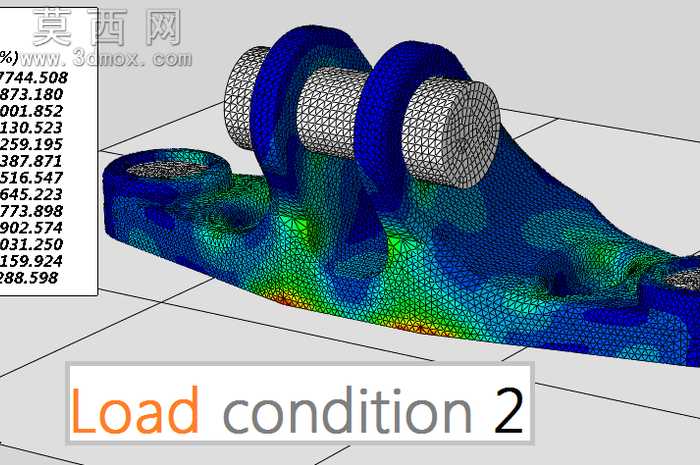

本作品为通用电气航空发动机配套的连接托架三维建模设计，整体采用一体化承力结构布局，建模阶段围绕航空部件的高可靠性、轻量化需求展开，首先通过参数化草绘勾勒托架的基底轮廓，精准定位各个安装孔位的相对位置，确保孔位同轴度、位置度符合航空装配的公差要求。建模过程中对承力凸耳、安装基座的过渡区域做了精细化的圆角处理，避免应力集中问题，同时通过加厚承力臂、优化筋条布局的方式，在控制整体重量的前提下提升结构的抗载荷能力。材质渲染阶段采用金属质感的航空合金材质，调整材质的金属度、粗糙度参数，还原航空金属构件经过精密加工后的细腻金属光泽，凸耳、安装孔的边缘做了细微的倒角高光处理，真实呈现机加工零件的工艺质感，搭配GE品牌标识的贴图处理，还原零件的实际标识细节。结构设计上，托架设置多组安装定位孔，分别对应发动机侧连接点位与机身侧安装点位，双凸耳的铰接结构设计可满足发动机安装时的角度微调需求，底部的分散式安装孔位可将承力载荷均匀分散到机身安装面，降低局部应力峰值。设计过程中参考了四组极限负载工况的参数要求，分别对应92950.1PSI、107744.5PSI、115491.2PSI、108363.1PSI的压力负载条件，针对第三负载工况做了重点的结构强化，确保托架在极限工况下的结构强度满足4.47的屈服安全系数要求。建模时对接触装配面做了无摩擦交互的建模处理，精准还原螺栓、地板与托架之间的装配关系，确保仿真验证阶段的栓接建模维度与实际支架装配状态完全匹配，整体模型结构完整，细节还原度高，可用于航空发动机安装结构的教学演示、结构仿真分析以及装配工艺验证等场景。
