抽拉式磁屏蔽金属盒结构设计方案

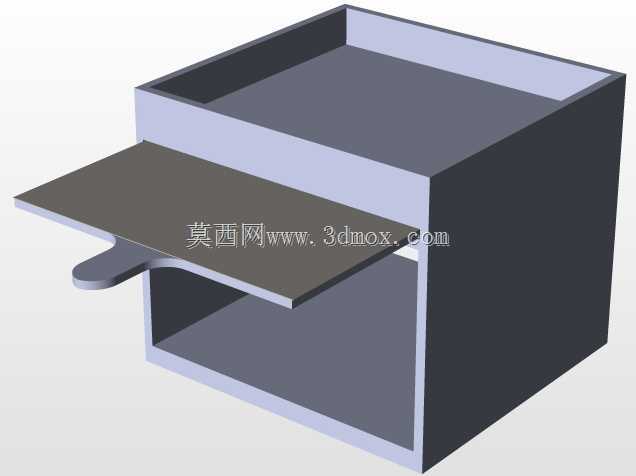

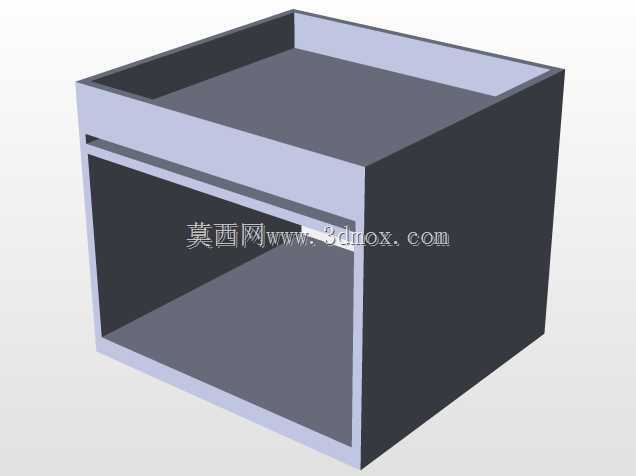

　　在电磁实验、小型磁敏元件测试以及教学演示场景中，杂散磁场的干扰始终是影响测试精度、演示效果的核心问题，这款抽拉式金属屏蔽盒正是针对这类场景开发的磁屏蔽承载结构。从实际使用逻辑出发，结构采用分体式设计，分为固定外腔体与抽拉托盘两个核心部分，外腔体为一端开口的矩形金属壳，开口处做了内翻边限位结构，避免抽拉托盘完全脱出，托盘前端设置了一体化的抽拉凸耳，凸耳做了圆弧过渡处理，既方便操作人员抽拉操作，也能避免锐边划伤，抽拉到位后托盘与外腔体的贴合面预留了0.1mm的配合间隙，既保证抽拉动作顺畅无卡滞，也能尽可能减少配合缝隙带来的磁泄漏。

　　结构的功能分区非常明确，外腔体的底座区域预留了圆柱形磁铁安装位，安装位做了沉台设计，磁铁嵌入后表面与底座内平面齐平，不会干涉托盘的抽拉动作，沉台尺寸适配常规直径的教学演示用永磁体，安装时可以通过过盈配合或者耐高温胶接完成固定，不需要额外的紧固件，减少金属紧固件带来的磁场畸变。抽拉托盘的上表面为磁屏蔽材料安装面，整个平面做了0.2mm的浅凹槽，用于固定高导磁屏蔽片，屏蔽片嵌入凹槽后与托盘表面齐平，不会影响顶部区域的部件安装，外腔体的顶部平面预留了剃须刀等小型演示部件的安装定位孔位，孔位采用通用的小间距螺纹孔布局，可以适配不同尺寸的演示元件固定。

　　从磁路设计的角度看，整个金属外腔体采用高导磁金属材料加工，闭合状态下可以形成连续的磁屏蔽通路，将底座区域永磁体产生的磁场约束在腔体内部，避免杂散磁场向外扩散影响周边的磁敏元件，同时托盘上的屏蔽材料可以进一步隔离上下区域的磁场串扰，当托盘抽出时，磁场可以向上作用于顶部安装的演示部件，实现磁吸附、磁驱动的演示效果，推入托盘时则通过屏蔽层切断磁路，让顶部部件失去磁力作用，整个操作过程不需要拆装磁铁或者演示部件，只需要抽拉托盘即可完成磁路的通断控制，非常适合教学场景下的快速演示，也能用于小型磁敏元件的抗干扰测试工装。

　　安装边界方面，整个屏蔽盒的外形为规整的矩形结构，外轮廓没有突出的异形结构，可以直接放置在实验台面上使用，也可以通过底座预留的四个沉头安装孔固定在实验基板上，固定孔位采用标准的M3螺纹规格，适配常规的实验架安装需求。抽拉行程经过精准计算，托盘完全抽出时屏蔽层刚好离开磁铁与顶部部件的磁路通路区域，完全推入时屏蔽层完全覆盖磁路截面，保证磁隔离效果，抽拉过程中托盘两侧与外腔体的导向面采用面接触导向，不会出现偏摆卡滞的问题，长期使用也不会因为磨损出现配合间隙过大的情况。

　　在实际教学应用中，这款结构可以直观演示磁屏蔽的作用原理，学生可以通过抽拉托盘直观观察磁力的通断效果，不需要复杂的电路或者控制结构，纯机械结构的可靠性更高，也适合学生自行组装理解磁路与机械结构的配合逻辑。在小型元件测试场景中，这款屏蔽盒可以作为简易的磁屏蔽工装，为测试元件提供局部的低磁环境，减少周边杂散磁场对测试结果的干扰，相比大型屏蔽箱，这款小型结构占用空间小，操作便捷，适合实验室桌面场景使用。结构的所有棱角都做了倒钝处理，没有尖锐的边角，符合教学器具的安全要求，所有配合面都做了公差优化，普通的钣金加工或者3D打印都可以满足加工精度要求，不需要高精度的加工设备即可实现顺畅的抽拉配合与稳定的屏蔽效果。
