直列四缸内燃发动机曲柄连杆机构

　　这套直列四缸动力单元的核心结构，完全围绕四冲程内燃机的做功循环逻辑搭建，四个活塞沿气缸轴线呈一字排开，相邻缸做功间隔角保持180度曲轴转角，能保证动力输出的连续性，避免单缸或双缸结构的动力断档问题，是目前民用小排量动力设备里应用最广的结构形式。从实际应用场景来看，这类结构广泛适配紧凑型家用乘用车、小型工程机械动力单元、农用作业机械以及固定式发电机组的动力源，其结构成熟度高，维护成本低，运转平顺性在同排量多缸结构里平衡难度适中，不需要额外加装过于复杂的平衡轴结构就能满足日常运转的振动控制要求。

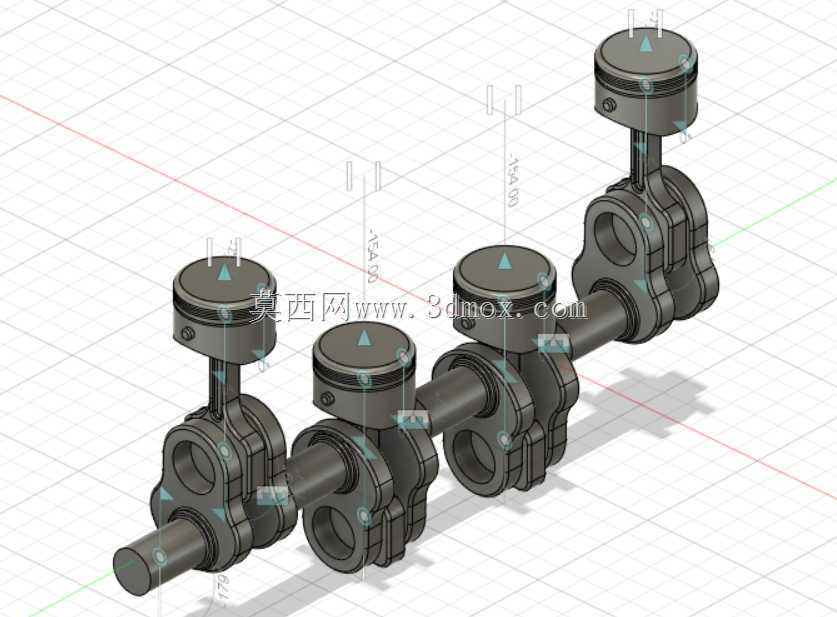

　　从功能特性上看，这套结构完整还原了活塞往复运动到曲轴旋转运动的转换逻辑：每个活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴的连杆轴颈配合，曲轴的四个连杆轴颈按照做功顺序错开布置，保证四个活塞的往复惯性力能在曲轴内部实现部分抵消，降低整机运转时的一阶、二阶振动传递。活塞顶部的燃烧室凹坑结构预留了足够的压缩比设计空间，活塞环槽位置可对应安装气环与油环，实现气缸密封与缸壁润滑油刮除的功能，避免做功过程中燃气下窜或是润滑油进入燃烧室参与燃烧。

　　设计过程中首先要确定的是缸心距参数，这一尺寸直接决定了整机的横向安装边界，缸心距过小会导致气缸壁强度不足，工作过程中出现缸筒变形，缸心距过大则会造成整机横向尺寸冗余，增加动力舱的布置难度。曲轴的主轴颈与连杆轴颈的重叠量是核心强度指标，重叠量越大，曲轴的抗弯曲疲劳性能越好，能承受更高的爆发压力，但重叠量设计需要平衡连杆的摆动空间，避免连杆在上下止点运动过程中与曲轴平衡块或是缸体下部发生运动干涉。连杆的长度设计需要兼顾活塞侧推力与整机高度，连杆越长，活塞对缸壁的侧推力越小，能降低缸套的磨损速率，但会相应增加整机的高度尺寸，压缩动力舱的垂直布置空间，因此需要根据实际搭载设备的安装边界做权衡调整。

　　安装边界层面，曲轴两端分别预留了前端轮系安装位与后端动力输出法兰位，前端可安装正时齿轮、水泵带轮、发电机驱动轮等附件，后端法兰可直接连接飞轮与离合器总成，实现动力向传动系统的传递。活塞的行程与缸径的比值设定在合理区间，既兼顾低转速下的扭矩输出特性，也能保证高转速运转时的活塞平均速度处于材料允许的范围内，避免活塞环与缸壁的过快磨损。整个曲柄连杆机构的运动间隙都预留了热膨胀余量，保证发动机在正常工作温度下，各运动副不会因热胀出现卡滞，同时也不会因间隙过大出现敲击异响。

　　在结构细节处理上，曲轴的平衡块设计完全对应每个曲柄的离心力与活塞连杆组的往复惯性力，通过平衡块的配重计算，将曲轴运转时的离心力尽可能在内部平衡，减少对主轴承座的载荷冲击。连杆大头的连接螺栓采用定位结构，保证连杆盖与杆身的装配位置精度，避免装配错位导致的轴颈偏磨。活塞裙部设计有微椭圆型线，补偿热态下的活塞变形，保证活塞在缸筒内的导向精度，避免冷态敲缸与热态拉缸的问题。这套结构的所有运动部件都经过运动仿真验证，全行程范围内不存在任何运动干涉，可直接用于原理教学、结构参考或是改装方案的结构验证。
