传动用阶梯式长轴零件三维设计

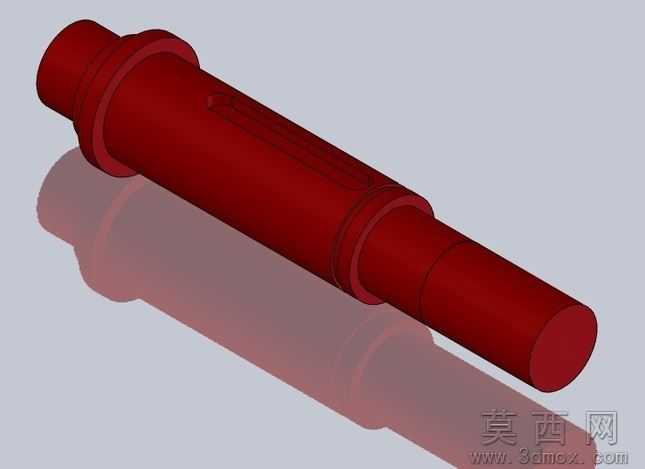

本作品为传动场景使用的阶梯式长轴零件，采用三维建模软件完成全参数化设计，建模过程严格遵循机械轴类零件的设计规范，从基准轴搭建开始，依次完成各轴段的直径、长度参数定义，精准还原轴体上的多段阶梯结构、轴肩定位特征，保证各轴段的同轴度公差符合传动零件的装配要求。建模阶段采用旋转凸台作为基础特征快速生成轴体主体轮廓，针对轴体上的键槽、退刀槽等细节特征，采用拉伸切除、倒角等命令完成精细化构建，所有特征的尺寸参数均关联全局变量，可根据实际传动需求快速调整各轴段的尺寸规格，适配不同功率、不同安装空间的传动场景。材质渲染阶段选用金属红色漆面材质，模拟工业传动轴表面的防锈涂装效果，通过调整材质的粗糙度、反射率参数，还原漆面的哑光质感，同时添加环境阴影效果，清晰呈现轴体各段的直径变化与结构层次，让模型的视觉呈现更贴近真实工业零件的实物状态。从结构设计来看，该轴采用多阶梯变径设计，不同直径的轴段分别用于安装传动轮、轴承、定位套等配套零件，轴肩结构可实现配套零件的轴向定位，避免传动过程中零件发生轴向窜动，保证传动过程的稳定性；轴体上预留的键槽结构可通过平键连接实现轴与传动轮的周向固定，可靠传递旋转扭矩，满足动力传输的使用需求。设计过程中充分考虑轴类零件的加工工艺性，所有轴段的过渡位置均设置合理的倒角与圆角，避免加工过程中出现应力集中问题，同时降低装配时的磕碰风险，各轴段的直径尺寸均符合标准轴径系列，便于后续选用标准轴承、密封件等配套零部件，降低零件的加工与采购成本。整体模型结构完整，特征清晰，无冗余几何元素，可直接用于装配验证、工程图生成、3D打印样件制作等场景，也可作为传动系统设计的基础零件，适配各类带传动、齿轮传动的动力传输机构。
