电源变压器用花键连接传动金属轴

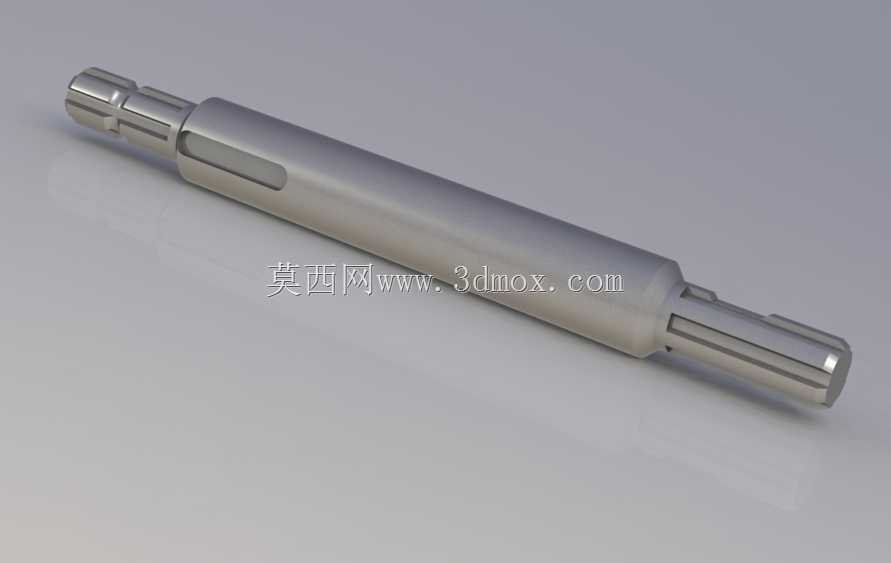

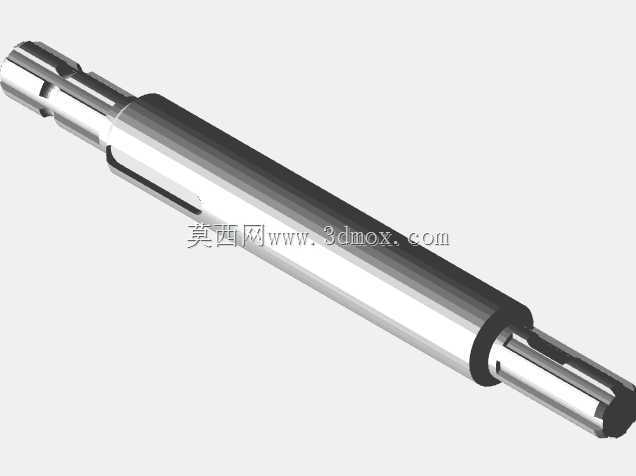

　　这款金属轴主要应用于小型电源变压器的内部动力传递环节，在变压器调压机构、绕组张力调节组件中承担扭矩传输的核心作用，区别于普通光轴，其两端的花键结构可实现与配套齿轮、调节旋钮的无间隙配合，避免长期运行后出现传动空程，保障调压操作的精度与响应速度。从实际设备装配场景来看，该轴的安装边界需要匹配变压器内部支架的两个同轴支撑孔，轴身中段的光轴区域为轴承配合位，表面粗糙度控制在Ra0.8级别，可与深沟球轴承内圈实现过盈配合，过盈量控制在0.01-0.02mm区间，既保证轴承内圈与轴同步转动，又不会因过盈量过大导致轴承内圈变形影响转动顺滑度。

　　轴身单侧开设的键槽为平键安装位，对应安装普通A型平键，用于与绕组张力调节的凸轮组件连接，传递稳定的周向扭矩，键槽的对称度公差控制在0.02mm以内，避免凸轮安装后出现偏摆，导致张力调节不均出现绕组排线不齐的问题。两端的花键采用矩形花键结构，齿侧配合精度选H7/g6间隙配合，既方便装配时的快速对位，又能在传递扭矩时保证齿面受力均匀，减少局部应力集中，延长零件使用寿命。设计过程中，首先根据变压器内部传递的最大扭矩计算轴的最小直径，考虑到电源变压器内部空间紧凑，轴的整体长度控制在适配安装腔的尺寸范围内，轴肩位置做了R0.5的圆角过渡，避免轴肩处出现应力集中，在长期交变载荷下出现断裂风险。

　　轴的两端做了倒角处理，倒角角度为45度，方便装配时顺利穿入轴承内圈与花键孔，不会刮伤配合件的表面。从实际使用工况来看，电源变压器内部运行温度长期在40-60摄氏度区间，轴的材质选用45号钢经调质处理，硬度达到HB220-250，既保证足够的强度传递扭矩，又具备一定的韧性，可承受偶尔的过载冲击不会发生脆性断裂。轴身表面做了发黑处理，可在变压器内部的封闭环境中起到防锈作用，不需要额外涂覆防锈漆，避免漆层挥发物影响变压器内部绝缘性能。

　　在装配流程中，该轴需要先压入一端的支撑轴承，再穿入支架的安装孔，随后依次套入凸轮组件、平键，再压入另一端的支撑轴承，最后将两端花键分别与调节旋钮和传动齿轮对接，整个装配过程不需要额外的紧固件，依靠轴肩与轴承内圈的定位即可实现轴向固定，轴向窜动量控制在0.1mm以内，既不会出现轴向窜动导致的传动错位，又不会因轴向定位过紧导致轴承转动阻力过大。不同于重型设备用的大尺寸传动轴，这款轴的尺寸小巧，所有配合位的公差都经过精细化设计，适配小型电源变压器内部紧凑的安装空间，不需要额外的润滑结构，依靠轴承自带的润滑脂即可满足全生命周期的润滑需求，日常运行过程中免维护，可适配长期连续运行的电源设备使用场景。在建模过程中，花键的齿形采用参数化绘制，可根据不同型号变压器的扭矩需求快速调整齿数与齿厚，键槽的位置也可根据配套凸轮的安装角度做参数化调整，不需要重新绘制整个轴的主体结构，可大幅提升同系列产品的设计效率。轴的所有退刀槽、倒角细节都按照实际加工工艺要求绘制，导出的工程图可直接用于数控车床加工，不需要二次修改工艺结构，减少设计到生产的沟通成本。
