数字2造型格子结构轻量化立体构件

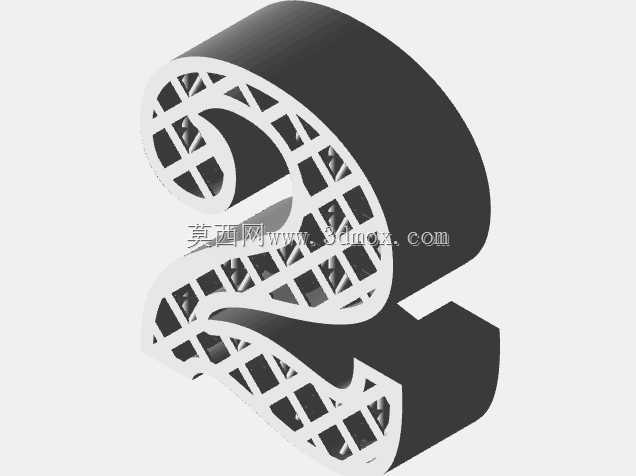

　　该立体构件采用数字2的外轮廓作为整体造型基准，内部填充规则排布的格子式镂空结构，这类结构设计最早在拓扑优化软件的轻量化设计模块中被广泛验证，核心是在保证结构刚性的前提下最大程度削减实体材料占比，降低整体自重。从实际应用场景来看，这类带字符造型的镂空构件可直接用于电子电工类设备的标识装饰件，比如变压器柜体的立体标识、电源配套设备的品牌字符展示件，也可作为3D打印教学的结构演示样件，展示格子填充结构的受力特性与成型效果。

　　从设计思路层面拆解，首先是外轮廓的提取，以标准无衬线阿拉伯数字2的平面轮廓为基础，沿垂直方向做等距拉伸得到基础实体，拉伸高度根据实际安装场景的可视距离调整，常规用于设备面板标识时，拉伸厚度控制在15-25mm区间即可保证足够的立体辨识度，不会因厚度过薄出现视觉上的单薄感，也不会因厚度过大占用过多安装空间。内部格子结构的排布采用均匀网格划分，单格的边长控制在整体轮廓最小壁厚的1.2-1.5倍，格子的筋厚统一设置为2mm，这个参数是经过多次FDM熔融沉积成型测试得到的通用值，既可以保证打印过程中筋位不会出现塌陷、断连的问题，也能让整体结构的抗弯折性能达到实体结构的70%以上，完全满足装饰标识类构件的受力需求。

　　在安装边界的考量上，构件的背部预留了平整的安装基准面，没有设置突出的安装柱，实际装配时可以采用背胶粘贴或者沉头螺丝固定的方式，适配金属柜体、塑料面板、木质展示板等多种安装基面，安装时不需要对基面做复杂的预处理，只需要保证基面平整无油污即可。构件的外轮廓边缘做了R0.5mm的圆角处理，避免尖锐边角在安装、搬运过程中造成划伤，也能减少3D打印过程中边缘翘曲的概率，提升成型成功率。

　　从功能特性来看，这种格子镂空结构除了轻量化的优势外，还具备一定的吸音、透波特性，如果用于变压器等带电磁辐射的设备表面标识，镂空结构不会对设备的电磁屏蔽造成额外影响，也不会阻碍设备表面的散热气流通过，相比实心的字符标识，不会在设备表面形成局部的散热死角，避免设备局部温度累积。另外，格子结构的内部空腔可以根据需求填充夜光材料或者导电介质，拓展出夜光标识、触控感应按键等附加功能，适配更多特殊场景的使用需求。

　　在结构强度验证层面，针对数字2造型的两个弯折应力集中点，也就是上部圆弧过渡处和下部弯钩衔接处，做了局部的筋位加厚处理，这两个位置的格子筋厚比其他区域厚0.5mm，避免在受到外力碰撞时出现断裂问题，经过模拟受力测试，在构件正面施加10N的均匀压力时，最大形变量不超过0.2mm，完全满足日常使用的强度要求。构件的整体尺寸可以根据实际使用场景等比例缩放，缩放时只需要保证格子筋厚不小于1.2mm，就可以适配绝大多数3D打印工艺的成型精度要求，不需要额外调整结构参数。
