电力设备配套支撑轴吊结构设计

　　在电力输配系统的变压器安装运维场景中，轴吊是承担部件吊装定位、长期承重支撑的关键结构件，常应用于户外柱上变压器、小型工业电源变压器的配套安装环节，用来实现变压器本体与吊装挂点、固定基座之间的刚性连接，既要承受设备静置状态下的恒定载荷，也要应对户外环境下的风载、短时振动带来的交变应力，避免连接部位出现应力集中导致的形变或断裂。

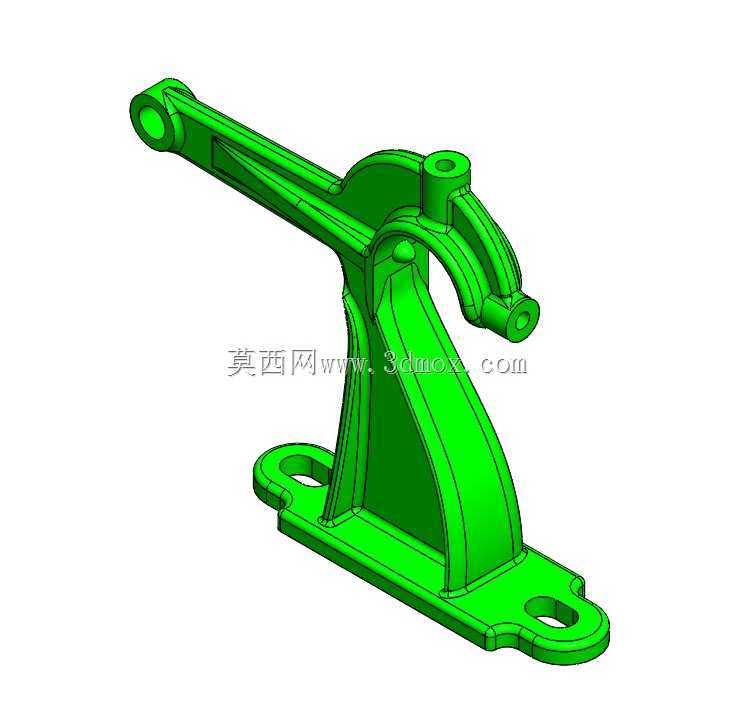

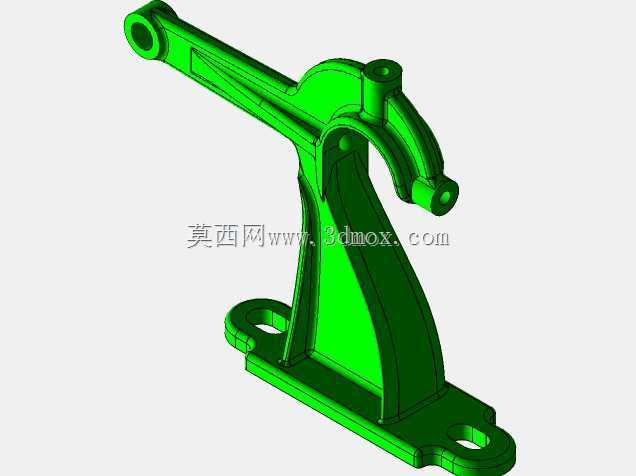

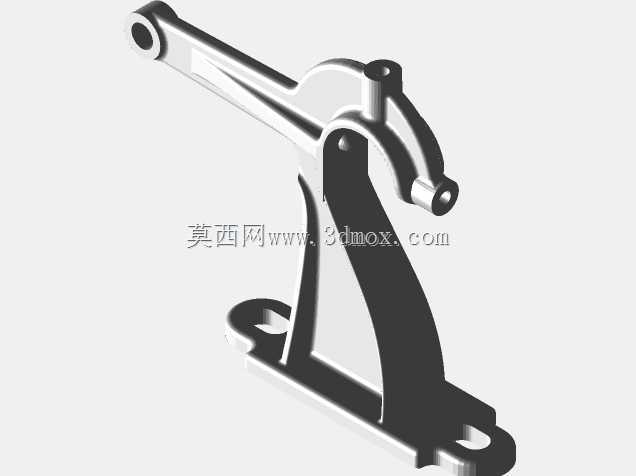

　　从结构功能来看，该轴吊采用一体化铸造型腔的加强筋布局，底部为带两个安装孔的平板基座，安装孔的孔位公差控制在±0.1mm范围内，适配M12规格的膨胀螺栓或连接螺栓，基座与上方支撑臂的过渡位置设置了渐变式加厚筋板，筋板厚度从基座处的12mm逐步收窄至支撑臂中段的8mm，既保证了根部的抗弯强度，也合理控制了零件整体重量。支撑臂整体呈斜向延伸姿态，末端设置带通孔的轴套结构，通孔内径为20mm，可穿装连接销轴实现与变压器吊耳的铰接，铰接部位预留了0.2mm的配合间隙，既保证销轴拆装顺畅，也避免间隙过大导致运行过程中出现晃动异响。支撑臂中段还设置了辅助限位卡扣结构，可在吊装就位后卡装固定锁销，防止销轴脱出，提升连接可靠性。

　　设计过程中首先明确了安装边界条件：底部安装基座的总长度为180mm，宽度为65mm，两个安装孔的中心距为130mm，可适配常规槽钢、角钢制作的变压器安装支架的孔位标准；支撑臂的总伸展长度为210mm，轴套中心距离基座安装面的垂直高度为145mm，这个尺寸是结合10kV级小型电源变压器的吊点位置、安装基座的高度差反复校核确定的，既保证吊装后变压器本体与支架之间预留足够的接线、散热操作空间，也避免支撑臂过长导致力臂过大增加根部弯矩。结构受力仿真阶段，针对1.5倍额定承重的静载工况做了应力校核，最大应力出现在筋板与支撑臂的连接转角处，数值远低于常用铸钢材料的许用应力，安全系数达到2.8，满足户外电力设备的长期使用要求。

　　细节设计上，所有棱边都做了R2-R3mm的圆角过渡，避免应力集中的同时，也防止安装过程中锐边划伤施工人员；轴套孔的内壁预留了0.3mm的机加工余量，可在铸造完成后通过铰孔工艺提升配合面的光洁度，减少销轴转动过程中的磨损；基座安装面做了铣平处理，平面度控制在0.05mm以内，保证安装后与支架表面完全贴合，避免出现局部点接触导致的连接松动。整体结构没有多余的冗余设计，所有曲面、筋条的设置都围绕承重、减重、安装便捷三个核心目标展开，既可以通过铸造工艺批量生产降低成本，也能满足小批量定制场景下的焊接加工需求，适配不同安装场景的载荷要求。在实际安装作业中，该轴吊可先通过销轴与变压器吊点预装，再整体起吊变压器至安装位，最后通过基座螺栓完成固定，无需额外的临时吊具辅助，能有效提升现场安装的作业效率，降低高空作业的操作风险。
