21kl低温储运容器管路系统三维设计

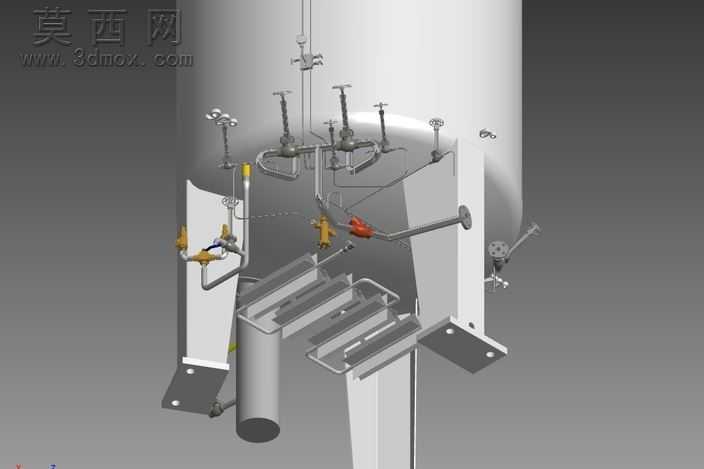

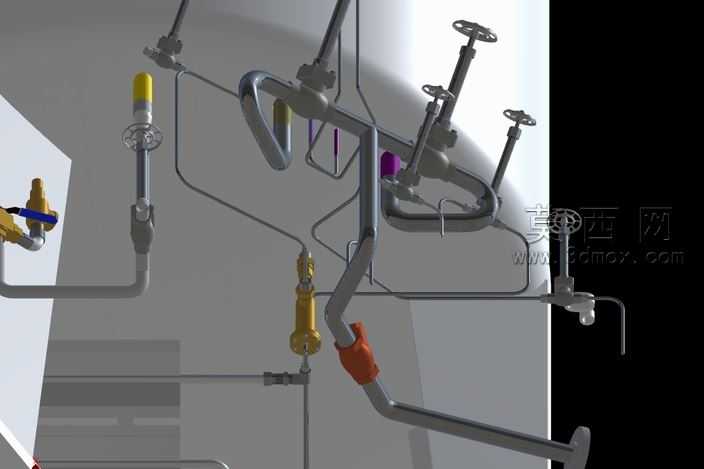

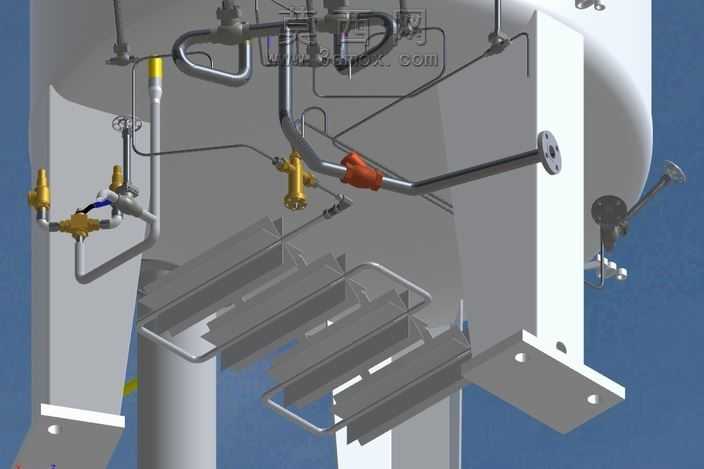

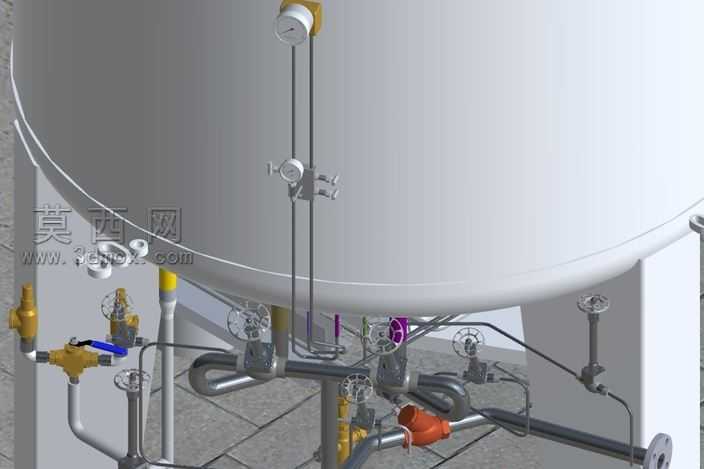

本作品为低温储运容器的核心管路及附属结构三维建模成果，建模过程严格遵循低温承压设备的设计规范，依托三维参数化建模技术完成全结构的精准复刻。建模阶段首先梳理低温容器的功能逻辑，针对低温介质储运的特殊工况，对管路走向、阀门排布、支撑结构进行系统性规划：首先构建罐体接口的基准特征，以罐体法兰接口为定位基准，逐段绘制管路的三维路径，针对低温管路的热胀冷缩特性，设计了多处弯管缓冲结构，避免低温工况下管路应力集中引发的结构损坏。材质配置上，针对不同部件的功能属性匹配对应材质表现：与低温介质直接接触的管路、阀体采用不锈钢材质，渲染时调整金属粗糙度参数，呈现哑光不锈钢的冷冽质感；手轮、密封件采用非金属材质，调整漫反射与高光参数还原橡塑部件的视觉特征；支撑结构件采用碳钢材质，通过表面纹理映射呈现工业钢材的加工质感。结构细节上，完整还原了低温容器的操作组件：包括介质进出管路的截止阀、调压阀组，管路间的连接法兰、密封垫片，操作侧的扶手结构、管路固定支架，以及外接管路的对接法兰结构，所有部件的装配关系完全符合实际工业装配逻辑，阀门的手轮、阀杆等活动部件保留了合理的运动间隙，支撑结构的安装孔、加强筋均按照实际加工标准建模。渲染阶段采用工业产品展示的布光逻辑，以冷色调主光源凸显低温设备的属性，辅以补光消除结构暗部，清晰呈现管路的排布层次与部件的衔接关系，整体模型结构完整，细节精度满足工业设计展示、结构校核的使用需求，可用于低温储运设备的教学演示、方案汇报以及结构优化参考。
