包胶铝制输送辊筒三维结构设计

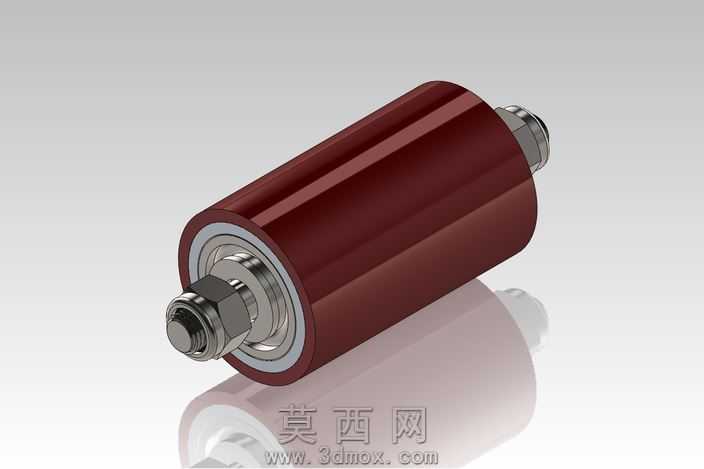

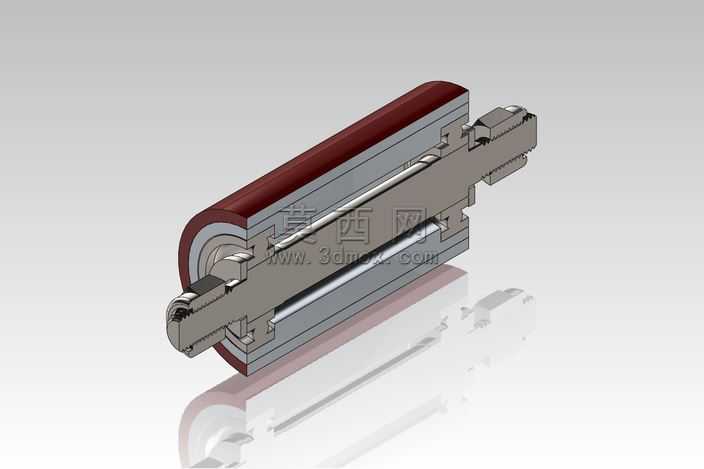

本作品为包胶铝制输送辊筒的三维参数化建模成果，建模过程严格遵循机械传动部件的设计规范，完整还原了该类辊筒的全部装配结构与细节特征。建模阶段首先以中心轴为基准搭建装配骨架，依次完成两端轴头、轴承安装位、锁紧结构、铝制辊芯、外包胶层的零件建模，各零件间的配合公差完全参照输送设备常用辊筒的行业标准设定，保证轴与轴承、轴承与辊芯、辊芯与外包胶层的装配关系完全符合实际生产要求。渲染环节针对不同部件的材质特性做了精细化区分：中心金属轴采用哑光合金钢材质，还原金属加工后的细腻磨砂质感，边缘做轻微倒角处理避免尖锐棱角的视觉失真；铝制辊芯部分赋予铝合金阳极氧化后的银灰色金属质感，表面添加细微的车削加工纹理，还原机械加工的真实痕迹；外层包胶部分采用深棕红色聚氨酯橡胶材质，调整材质的粗糙度与反光度参数，还原橡胶材质柔和的漫反射效果，同时在胶层与铝芯的结合处做了贴合过渡处理，避免出现生硬的拼接边界。结构设计上，该辊筒采用两端固定轴的安装形式，轴端设计有扁位与卡簧槽结构，可适配多种输送机架的安装需求，内置轴承结构可保证辊筒转动的顺畅度，降低运行过程中的摩擦阻力，外包胶层可有效增大辊筒与输送物料间的摩擦力，避免输送过程中出现打滑问题，同时胶层可起到缓冲减震作用，保护输送物料表面不受磕碰损伤。整体建模过程中对所有零件做了干涉检查，确保各运动部件间无碰撞冲突，装配层级清晰合理，可直接用于输送设备的装配模拟、工程图导出以及后续的生产加工参考，完整展现了工业输送辊筒从结构构思到三维数字化呈现的全流程设计思路。
