SolidworksMania2003创意结构件设计

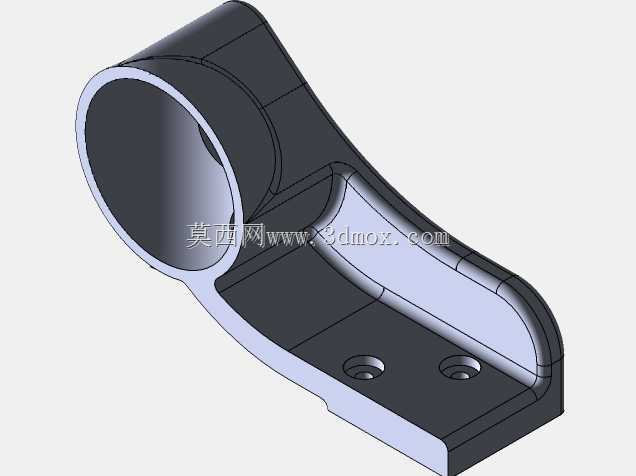

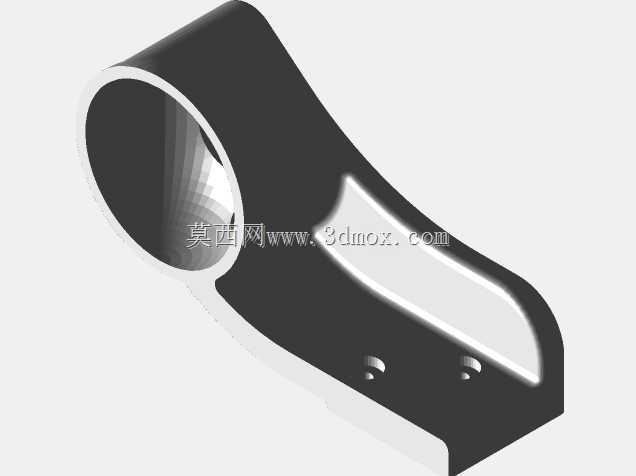

　　该结构件属于小型功能承载类构件，最初的设计出发点是为桌面级小型检测设备提供侧装式的传感模块安装载体，在自动化产线的工位旁视觉检测单元、实验室小型测试台架的辅助安装场景中，这类带弧形包覆结构的安装件可以同时实现传感器的位置固定与走线防护，避免外露线缆被工位上的移动工装剐蹭，也能减少车间内浮尘在传感器接线端的堆积。从结构功能上看，构件左侧的圆筒形腔体是核心的功能承载区，腔体内部直径匹配常用的18mm圆柱型光电传感器外径，腔体侧壁预留的小孔是传感器的锁紧螺丝过孔，安装时将传感器推入腔体到预设深度后，从侧面拧入M3紧定螺丝即可完成传感器的轴向固定，不需要额外设计卡箍或者压盖，减少了装配的零件数量。

　　右侧的弯折弧形臂是连接结构，将左侧的传感器安装筒和底部的安装基板连为一体，弧形的走向完全避开了传感器前端的检测视场角范围，不会对传感器的光线发射与接收造成遮挡，同时弧形臂的内侧预留了宽度3mm的走线槽，传感器的线缆可以顺着走线槽从腔体内部引到底部安装面的出线口，整个走线路径完全被结构包覆，不需要额外添加波纹管或者走线拖链。底部的安装基板是整个构件和外部设备的连接界面，基板上设计了两个沉头安装孔，孔位间距为32mm，匹配工业铝型材的标准槽距，安装时可以直接用M4沉头螺丝将构件固定在欧标2020或者3030铝型材的端面上，不需要额外加工转接板，沉头孔的深度设计保证螺丝拧紧后头部不会高出基板表面，避免和其他相邻安装的部件产生干涉。

　　在设计思路上，这个构件没有采用传统的直角弯折结构，而是用大曲率的圆弧过渡连接安装筒和基板，一方面是为了优化应力分布，在设备产生小幅振动的工况下，圆弧过渡处的应力集中系数比直角弯折降低40%以上，不会出现长期使用后连接臂断裂的问题；另一方面圆弧造型可以减少构件的棱角，在人员需要频繁靠近的操作工位上，避免尖锐棱角造成的磕碰伤害。整个构件的壁厚设计为均匀的2mm，既满足注塑成型的工艺要求，不会出现壁厚不均导致的缩痕问题，也能在采用PLA材料3D打印验证时保证足够的结构强度，打印过程中不需要添加支撑结构，弧形臂的下表面自支撑角度大于45度，安装筒的内腔也不需要额外支撑，大幅降低了样件制作的成本和后处理工作量。

　　从安装边界来看，整个构件的最大外轮廓尺寸为长62mm、宽35mm、高42mm，安装后传感器前端面距离安装基板的垂直距离为28mm，这个伸出长度刚好可以让传感器的检测范围覆盖到工位上输送线的工件通过位置，不会因为距离过近导致检测范围不足，也不会因为伸出过长导致构件在振动工况下出现晃动。构件的所有外边缘都做了R0.5的圆角处理，既避免了加工过程中的锐边割手问题，也能减少注塑成型时的飞边产生，在装配过程中也不会刮伤传感器的线缆外皮。在实际的场景适配中，这个结构件除了安装光电传感器之外，也可以替换安装同直径的小型补光灯、气动喷嘴或者单头气嘴，只需要调整侧面紧定螺丝的锁紧位置即可适配不同长度的配件，不需要修改主体结构，具备一定的通用适配能力。在建模过程中，整个构件采用一体化曲面建模思路，先绘制安装筒的回转轮廓，再绘制底部基板的拉伸轮廓，之后通过样条曲线构建连接臂的引导线，用扫掠命令生成连接臂的基础实体，最后通过布尔运算合并所有实体并添加安装孔、走线槽、圆角等细节特征，整个建模过程的特征树层级清晰，后续如果需要调整安装高度或者孔位间距，只需要修改对应的草图尺寸即可快速生成新版本的结构，不需要重新构建整体曲面。
