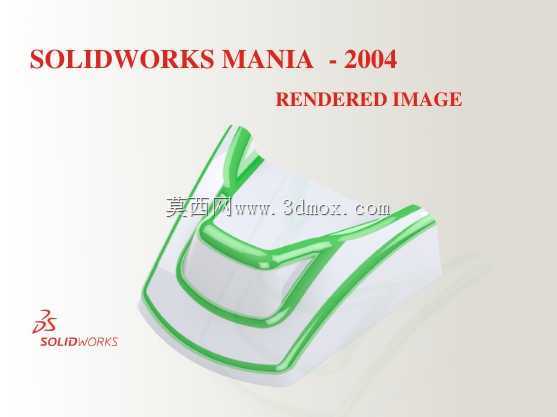

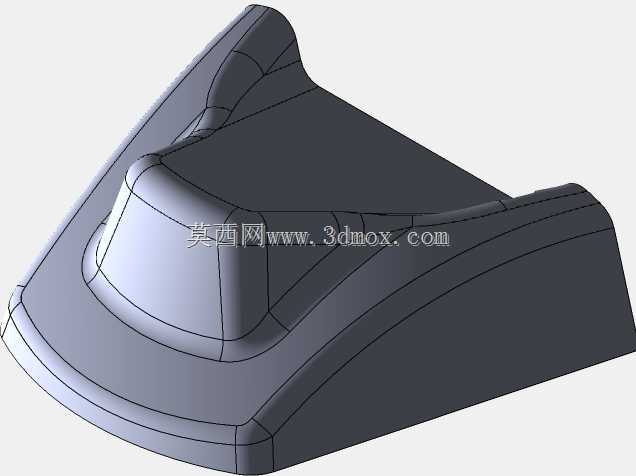

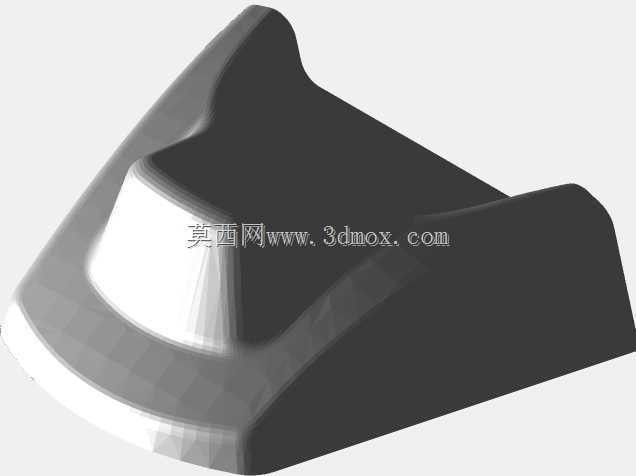

流线型曲面护边结构创意造型设计

　　这类流线型曲面护边结构，常应用在手持设备防护、小型工装边缘包覆、消费电子外观件的结构验证环节，也可作为异形曲面壳体的设计参考样件，用于验证大曲率渐变曲面的壁厚均匀性控制、边缘过渡的顺滑度处理逻辑。从实际使用场景来看，这类结构需要兼顾握持贴合度与抗磕碰性能，边缘的双曲面过渡设计，能够在受到侧向冲击时将应力沿曲面弧面分散，避免应力集中在棱角位置导致结构开裂。设计过程中，首先要确定基准贴合面的曲率走向，主体贴合面采用平缓的大弧面过渡，匹配常见的手持接触弧度，边缘的凸起护边采用渐变壁厚设计，从主体壁厚的2.5mm逐步过渡到边缘的1.2mm，既保证护边的结构强度，又避免边缘过于厚重影响握持手感。

　　曲面建模阶段需要重点处理G2连续的过渡面，护边与主体壳体的衔接位置不能出现曲率突变，否则在后续的注塑成型环节容易产生缩痕、应力纹等缺陷，同时在做表面喷涂处理时，曲率突变位置也容易出现积漆、流挂问题。从安装边界来看，该结构的主体贴合面预留了0.3mm的安装胶层间隙，护边的内圈尺寸比被包覆件的外圈尺寸大0.15mm，属于过渡配合公差，既能够保证装配时的顺畅推入，又不会出现装配后松动晃量的问题。结构的整体外轮廓没有尖锐棱角，所有外露边缘都做了R0.8mm的圆角处理，符合手持类产品的安全设计规范，避免使用过程中划伤操作人员。

　　在功能特性上，凸起的护边高度比主体贴合面高出3mm，能够在产品平面放置时让主体表面与接触面留出间隙，避免表面被刮擦磨损，同时护边的流线型走向顺着握持时的手指施力方向分布，能够提升握持时的摩擦力，减少手持操作时的滑脱风险。设计时还需要考虑拔模角度的设置，所有外表面的拔模角度设置为1.5度，内表面的拔模角度设置为2度，保证注塑成型时的顺利脱模，不会出现粘模、拉花等问题。曲面的加厚过程采用均匀加厚逻辑，避免出现局部壁厚突变导致的成型缩水，对于护边与主体衔接的转角位置，做了局部的壁厚减薄处理，防止厚壁位置产生气泡、缩孔等内部缺陷。

　　这类曲面结构的建模逻辑也可以迁移到其他异形护件、外观装饰件的设计中，通过调整基准面的曲率参数、护边的高度与厚度参数，就能快速适配不同尺寸、不同使用场景的包覆防护需求，在小型工具防护、可穿戴设备外壳、工业手持终端的边缘防护设计中都有较高的参考价值。实际建模过程中，需要反复验证曲面的光顺度，通过曲率梳检查每一段过渡面的曲率变化，确保没有拐点、反凹等问题，否则加工出来的实物会出现表面凹凸不平的观感，影响整体外观质感。同时结构的内圈预留了定位卡槽的设计空间，可根据实际安装需求增加卡扣、定位柱等连接结构，不需要对主体曲面做大幅修改，具备较高的设计复用性。
