壁挂式管线承托固定支架结构设计

　　该构件属于小型壁挂式管线承托固定类结构，日常应用场景多集中在实验室气路布设、小型设备旁侧线缆整理、低压气动管线的墙面固定工位，也可适配小型工业传感器的安装支撑需求，在桌面型自动化测试台架的侧边走线固定、教学实训设备的管线规整场景中也能见到同类结构的应用。从实际使用功能来看，该结构核心作用是将穿入筒状承托端的管线或小型杆件固定在墙面或立式安装板面上，避免管线悬空晃动产生的应力疲劳，同时规整走线路径，减少管线与周边运动构件的干涉风险，相比传统的管卡结构，该弯臂式设计能让管线与安装面之间留出足够的散热间隙，也能避开安装面附近的凸起结构，适配更多复杂的安装边界。

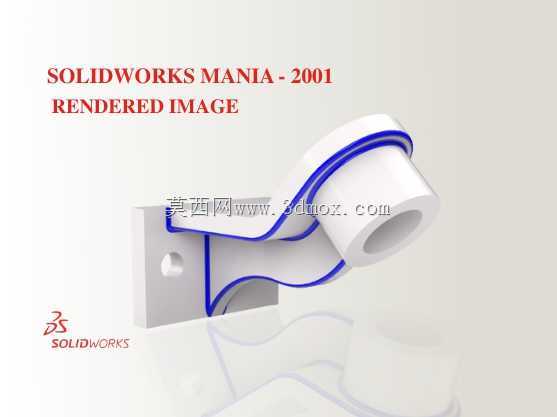

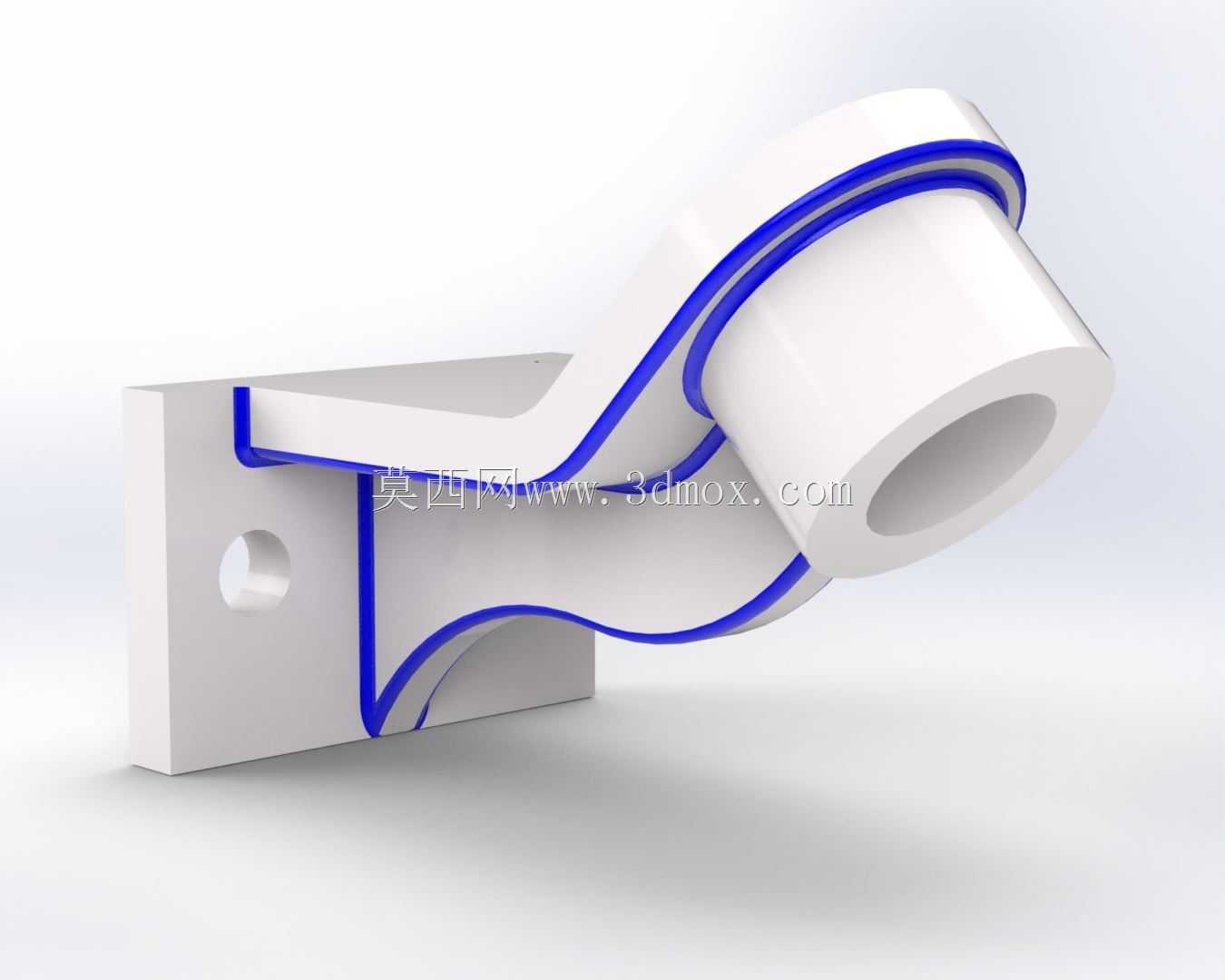

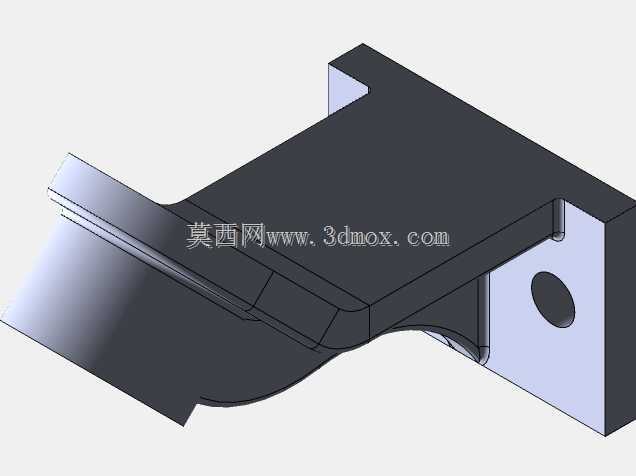

　　设计思路上，整体采用一体化弯臂构型，安装端为带沉头孔的方形平板，沉头孔的设计能够让安装螺丝的头部完全沉入板面，不会出现凸起刮蹭管线或操作人员的情况，安装板与弯臂的衔接位置做了大圆弧过渡处理，避免直角衔接带来的应力集中问题，在长期承受管线重量或轻微振动的工况下，不会出现衔接处断裂的失效问题。弯臂部分采用等壁厚的流线型曲面设计，既减少了不必要的材料冗余，又能保证整体的结构刚度，曲面的走向顺着管线的布设弧度延伸，不会对穿入的管线产生硬折弯的压迫，避免管线内部介质输送受阻或者线缆外皮磨损。末端的承托筒为同轴等径通孔结构，筒口位置做了圆角倒边处理，管线穿入时不会被锐边割伤外皮，筒身与弯臂的衔接处同样做了圆弧加强处理，承托筒的轴线与安装板面呈固定倾角，能够让穿入的管线以预设角度延伸，适配特定方向的走线需求。

　　从安装边界来看，方形安装板的尺寸适配常规的墙面膨胀螺丝安装或者设备型材的T型螺栓固定，不需要额外定制特殊的安装紧固件，安装孔的间距符合常见的小型壁挂件安装孔位标准，能够直接替换同规格的传统管卡支架。弯臂的外伸长度经过测算，能够让承托筒的中心与安装面之间留出足够的操作空间，后期维护时拆装管线不需要额外拆卸整个支架，直接从筒口端抽拉管线即可完成更换。整体结构的壁厚设计兼顾了强度与轻量化需求，采用常规的工程塑料或者铝合金材质加工即可满足使用强度要求，不需要使用高强度合金钢，能够有效控制加工成本。

　　在实际选型适配时，需要注意承托筒的内径尺寸要匹配所固定管线的外径，间隙控制在0.2-0.5mm之间，既不会因为间隙过大导致管线晃动，也不会因为间隙过小造成穿管困难。如果应用在有振动的设备旁侧，可以在承托筒内壁加装薄橡胶衬套，进一步缓冲振动对管线的影响。安装时要保证安装板与安装面完全贴合，避免出现倾斜导致弯臂承受额外的扭转应力，固定螺丝的拧紧力矩要适配安装基材的强度，在混凝土墙面安装时要搭配匹配的膨胀胶塞，在铝型材面安装时要使用法兰面螺母增加接触面积，防止长期使用后螺丝松动。该结构的流线型外形也便于日常清洁，没有容易积灰的直角缝隙，在对洁净度有一定要求的实验室或电子生产车间场景中使用，也能满足卫生清洁的相关要求。
