流线型曲面壳体结构工业造型设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:892733
  • 流线型曲面壳体结构工业造型设计
  • 流线型曲面壳体结构工业造型设计
  • 流线型曲面壳体结构工业造型设计

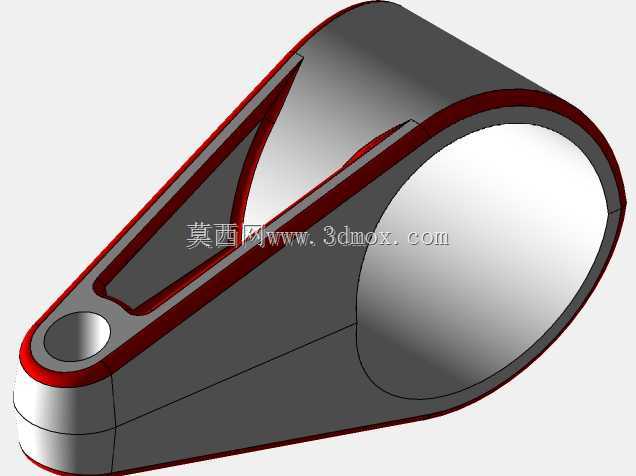

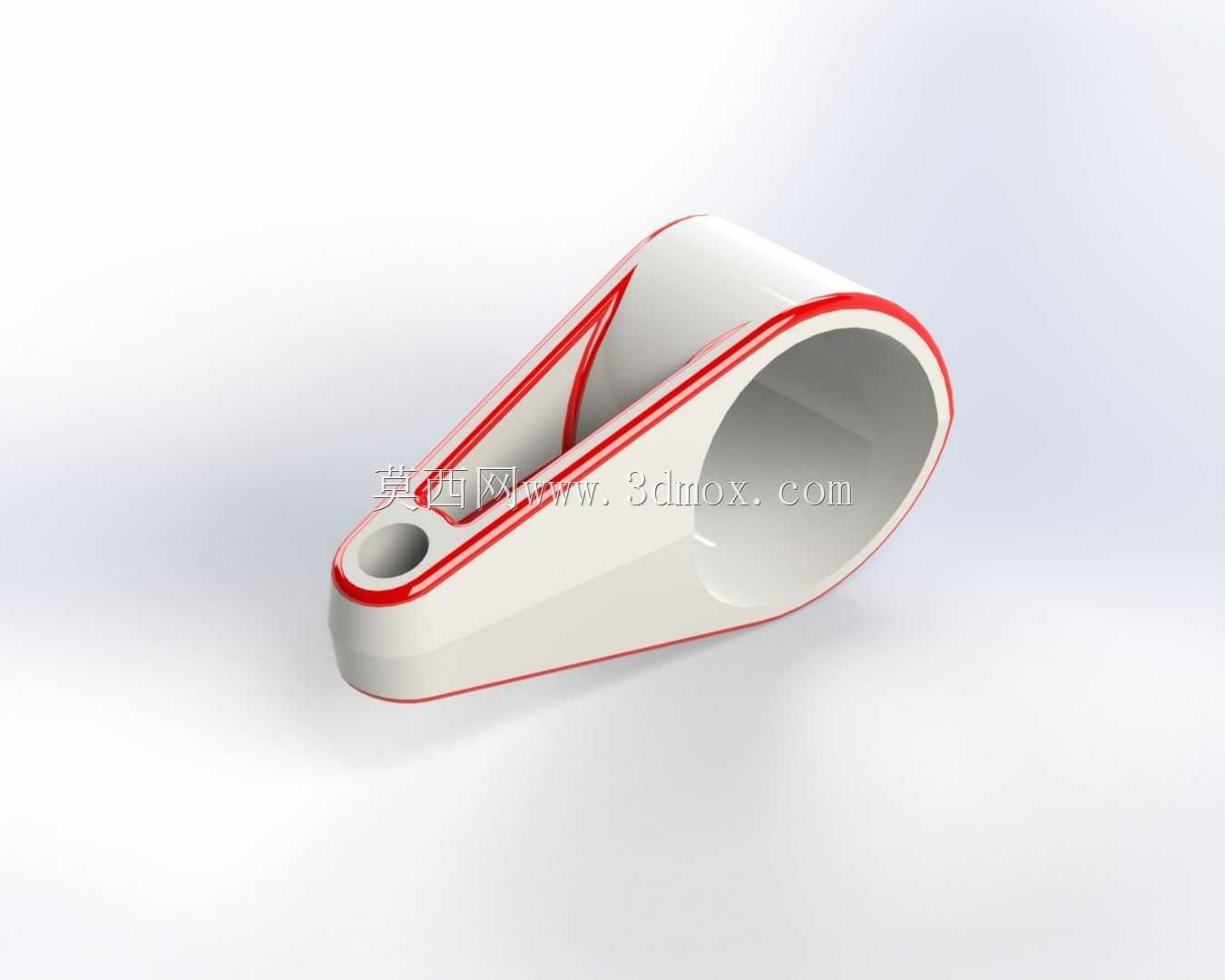

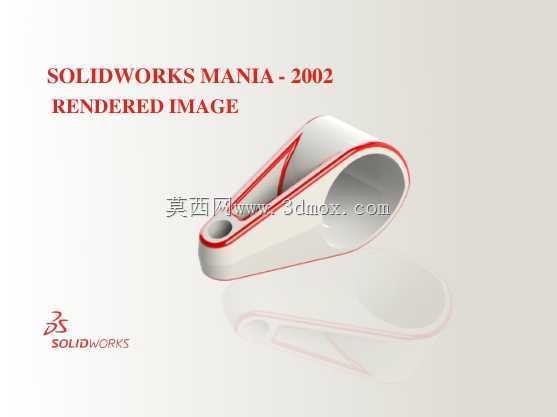

  壳体边缘做了等宽的包边强化设计,沿着壳体开口轮廓的加厚边既能够提升壳体整体的抗形变能力,在跌落或者受侧向挤压时,边缘的加厚结构可以分散冲击力,避免薄壁主体直接受力开裂,同时这个包边结构也为上下壳体的装配提供了定位基准,装配时可以通过包边的止口结构实现快速对位,减少装配工装的投入。从内部空间布局来看,壳体的大端为半开放的筒状腔体,能够容纳圆柱形的功能模块,比如小型传感器组件、电池模组或者传动连接部件,腔体的内壁做了平滑过渡,没有多余的加强筋凸起,能够最大化利用内部空间,适配不同直径的圆柱形元器件安装,小端的收窄结构则自然形成握持的收腰区域,贴合人手握持时的虎口轮廓,操作时设备不易滑脱。该异形薄壁壳体结构在工业设计领域常作为小型手持设备、便携检测仪器或者工业附件的外观承载壳体使用,这类结构往往需要兼顾握持手感、内部元器件安装空间以及外观辨识度,在消费级工业工具、小型检测设备的结构设计中十分常见。从结构设计逻辑来看,整个壳体采用一体化流线曲面过渡,没有生硬的直角转折,一方面能够降低手持使用时的棱角硌手感,提升长时间握持操作的舒适度,另一方面连续的曲面结构在注塑成型阶段能够减少应力集中点,降低薄壁件注塑冷却过程中的翘曲变形概率,提升成品率。

  设计过程中首先需要确定核心安装腔体的内径尺寸,根据内部容纳的标准圆柱形元器件外径预留0.2-0.3mm的装配间隙,同时根据壳体选用的材料壁厚要求,主体壁厚控制在1.5-2mm之间,边缘包边位置厚度增加到2.5-3mm,保证结构强度的同时避免壁厚差异过大导致的注塑缩痕。曲面构建阶段采用多截面扫掠的建模方式,先绘制大端开口的椭圆轮廓与小端收窄的过渡轮廓,通过引导线控制曲面的顺滑过渡,同时在曲面转折位置做G2连续处理,保证外观面没有明显的棱线转折,后续做表面处理时喷漆或者咬花的效果会更均匀。

  安装边界方面,壳体的大端端面为装配贴合面,平面度需要控制在0.1mm以内,保证与端盖装配之后没有明显缝隙,小端的封闭位置预留了安装挂孔或者连接卡扣的位置,可以根据实际使用需求搭配挂绳或者快装卡扣,适配不同的使用场景。这类曲面壳体结构在实际应用中还需要考虑表面的防滑处理,在握持区域可以做细微的咬花纹路,既不破坏整体的流线外观,又能提升握持摩擦力,在潮湿或者带手套操作的场景下也能稳定持握。结构验证阶段需要重点做跌落模拟测试,从1.2米高度以不同角度跌落时,壳体的应力集中位置主要在大小端过渡的曲面区域,因此在该位置的内壁可以增加隐性的加强筋,加强筋厚度控制在主体壁厚的0.6倍,避免表面出现缩痕,同时提升该位置的抗冲击能力。

  对于需要做密封设计的使用场景,在大端的装配止口位置可以预留密封槽,安装O型密封圈之后能够实现IP54级别的防护,适配车间多粉尘、少量溅水的使用环境。整个结构没有多余的外露连接件,外观面完整流畅,既可以作为独立的功能构件外壳,也可以作为大型设备的外置操作手柄外壳,适配多类工业手持设备的结构设计需求。建模过程中需要注意曲面的曲率连续性检查,避免出现曲面褶皱或者曲率突变,否则后续开模时会出现脱模困难,或者外观面有光影不顺的问题,脱模斜度控制在1-1.5度之间,因为曲面本身带有自然的脱模斜度,不需要额外做过多的拔模处理,就能满足注塑脱模的要求。
