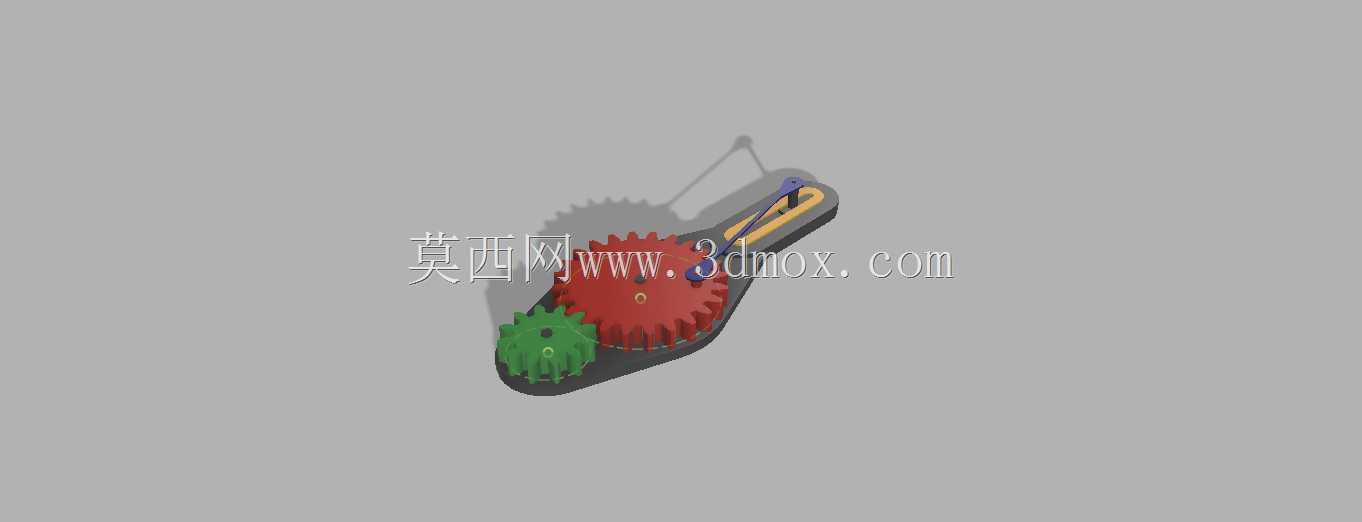

齿轮滑块组合传动机构三维结构

　　这套齿轮滑块组合传动结构，核心是通过定轴齿轮组的啮合转动，将连续旋转输入转化为滑块端的可控往复直线输出，在轻工自动化送料、小型工装夹具驱动、教学演示实验台这类需要小行程精准往复动作的场景里适配性极强。不同于常规曲柄滑块的偏心距硬限制，这套结构通过不同齿数齿轮的啮合比调整，可在不更换滑块组件的前提下，灵活调整滑块的往复行程范围，适配不同工位的动作幅度需求。从实际装配边界来看，整套机构的安装基面为一体化成型的承载底板，底板上预留的齿轮轴安装孔位同轴度公差控制在0.02mm以内，可避免齿轮啮合过程中出现偏载打齿的问题；输入齿轮轴的伸出端预留了标准键槽，可直接对接伺服电机、手摇轮或者同步带轮的动力输入，不需要额外加工转接结构。

　　设计阶段优先考虑了传动链路的载荷分布：小模数主动齿轮采用悬臂支撑结构，啮合点距离轴承支撑位的距离控制在齿轮分度圆直径的1.2倍以内，可有效降低轴端挠度，保证高速转动下的啮合平稳性；与主动轮啮合的大直径从动齿轮，其端面偏心位置铰接滑块驱动连杆，连杆与滑块的铰接处采用间隙配合的销轴结构，预留了0.01mm的活动间隙，可补偿加工过程中产生的形位公差，避免运动过程中出现卡滞。滑块部分采用燕尾槽导向结构，导向面的长度是滑块宽度的1.8倍，可在往复运动过程中提供足够的导向支撑，避免侧倾卡顿；滑块的行程端点位置预留了缓冲垫安装槽，可加装聚氨酯缓冲垫降低端点冲击噪音。

　　整套机构的传动比设置经过反复校核，主动轮转两圈时，从动轮带动滑块完成一次完整的往复行程，这个传动比适配多数小型自动化设备的送料节拍，不需要额外增加减速结构即可直接使用。从维护角度考虑，所有齿轮的啮合位置都预留了润滑脂加注空间，铰接销轴的端面都设计了卡簧固定槽，拆解维护时不需要专用工装即可完成零件更换；底板的四个角位置预留了沉头安装孔，可直接通过内六角螺丝固定在设备台面或者型材机架上，安装孔的中心距按照标准铝型材的孔距规格设计，不需要额外加工转接板。

　　在实际工况验证中，这套结构在输入转速60rpm的情况下，滑块的往复定位精度可控制在0.1mm以内，完全满足小型零件分拣、工位转序这类场景的精度要求；齿轮部分采用渐开线齿形设计，重合度大于1.3，传动过程中无明显冲击，运行噪音低于55分贝，适合在实验室、精密装配车间这类对噪音有要求的场景使用。不同于集成式的传动模组，这套结构的所有零件都采用标准化的机加工工艺即可生产，齿轮可采用滚齿工艺批量加工，底板和滑块可采用铣削一次成型，不需要开模，小批量试制的成本极低，非常适合非标自动化设备的快速迭代开发。设计过程中特意规避了特殊定制零件，所有销轴、卡簧、紧固件都采用国标标准件，后期维护更换时可直接从市面上采购对应规格的零件，不需要单独定制加工，降低了设备的全生命周期维护成本。
