15度增量圆形绘图模板量角器

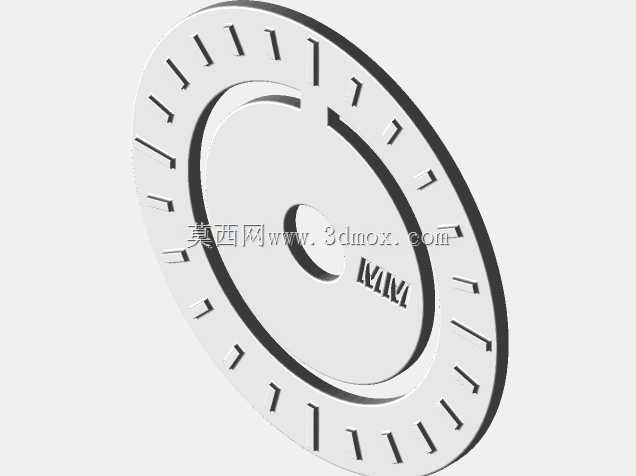

　　在日常机械制图手工绘图、钣金放样划线、学生工程制图实训、木工角度标记这类场景里，很多人都遇到过徒手画圆尺寸偏差大、量角器找刻度慢的问题，这款圆形模板兼量角器的设计，就是瞄准这些实操痛点做的结构优化。从结构上看，它整体采用薄型圆盘结构，中心预留标准定位孔，使用时可以直接把笔尖插在中心孔定位，不需要额外找圆心做标记，外圈沿圆周均匀排布15度间隔的角度刻度槽，同时集成了不同直径的圆弧导向槽，不用频繁切换圆规和量角器，单块工具就能完成定圆心、画圆、量角度、划角度线的全套操作。

　　实际使用时，不管是A4幅面的工程草图绘制，还是薄铝板、硬纸板上的放样划线，把工具平放在基材表面，中心孔对准预先标记的圆心位置，一只手按住圆盘本体避免移位，另一只手握笔顺着对应的导向槽或者刻度槽移动，就能画出规整的圆形或者15度整数倍的角度射线，相比传统分体的圆规加量角器组合，省去了反复调整圆规半径、对齐量角器零刻度线的步骤，实测在20米范围内的大幅面纸面放样场景下，划线效率比传统工具提升近一倍，也不会出现圆规尖戳破纸面、量角器滑动错位导致的角度偏差。

　　设计过程中没有做多余的装饰结构，所有刻度槽都采用通槽设计，笔尖可以直接贴紧槽壁划线，不会因为槽深太浅出现笔尖滑出槽位的问题，圆盘边缘做了微小的倒角处理，手持移动的时候不会刮手，长时间握持划线也不会有硌手的不适感。从安装和使用边界来看，这款工具属于手持便携式量具，不需要额外的固定安装结构，整体厚度控制在2mm以内，平时可以直接夹在绘图板或者工程手册里携带，不会占用过多收纳空间；使用时只要基材表面平整度误差不超过1mm，就能保证划线精度，不管是室内绘图桌面、车间临时放样的工作台，还是户外现场的平整板材表面，都能直接使用，不需要额外的辅助固定配件。

　　和传统的半圆形量角器相比，整圆结构的角度刻度是连续排布的，测量超过180度的钝角或者优角时，不需要翻转工具重新对齐零位，直接顺着圆周刻度就能读取数值，也避免了翻转工具带来的对齐误差。集成的画圆功能没有做过多的直径档位，只保留了日常绘图最常用的几个圆弧直径档位，避免槽位过多导致圆盘本体结构强度下降，即使不小心掉落在水泥地面上，也不会出现槽位开裂、本体变形的问题，耐用性完全能满足车间现场和日常实训的使用需求。在手工绘制装配示意图、管道走向角度标记、钣金展开角度划线这类对角度精度要求不是极高，但对绘图速度要求高的场景下，这款工具的实用性远高于传统的分体绘图工具，不需要复杂的操作技巧，新入职的实训人员拿到手就能直接使用，不需要额外的操作培训，也不用搭配其他辅助绘图工具，单块就能覆盖大部分日常手工绘图、现场划线的基础需求。
