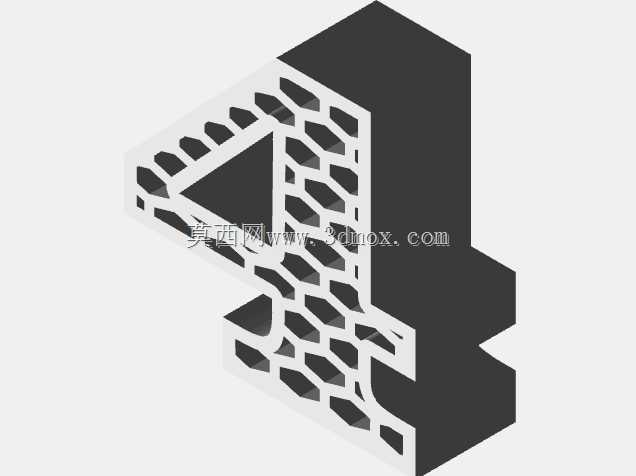

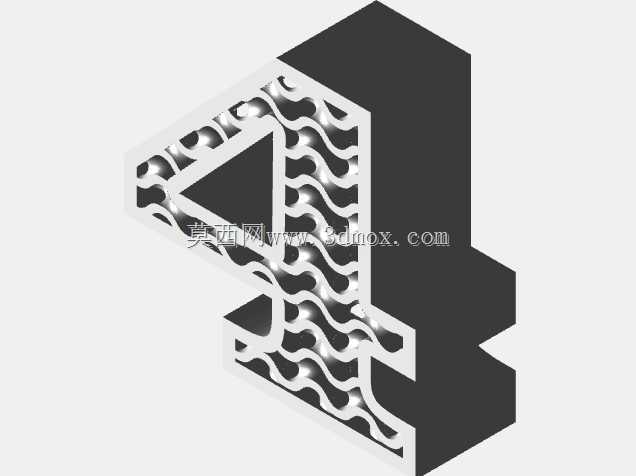

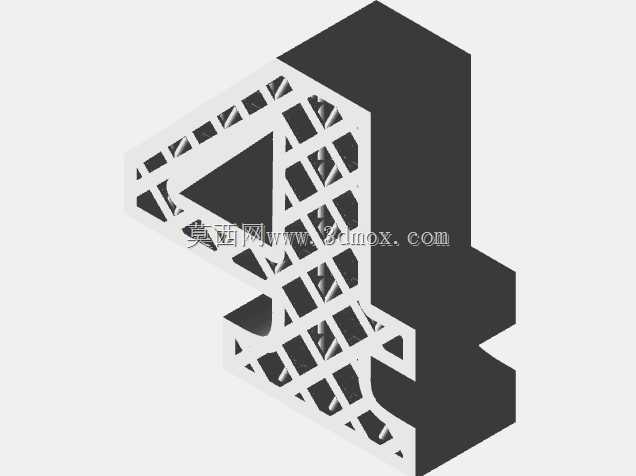

镂空格构数字4立体造型结构件

　　这类带规则格构镂空的立体数字造型件，最早是在工业标识、设备铭牌立体装饰场景里逐步普及开的，不少生产线的工位标识牌、厂区文化展示装置、设备端的立体字符装饰，都会用到这类轻量化的立体结构件，相比实心的字符造型，镂空格构的设计能在保证结构刚性的前提下大幅降低整体重量，不管是壁挂安装还是设备表面附装，都能减少安装基面的承重负担，也能降低安装固定点的载荷要求。

　　从实际使用场景来看，这类立体字符件除了工业场景的标识用途，也常被用在3D打印的文创展示、教学教具的结构演示环节，格构化的内部支撑设计刚好能展示轻量化结构的受力逻辑，给结构设计入门的从业者做实体参考。设计这类构件的时候，首先要确定字符的外轮廓边界，以数字4的造型为例，外轮廓要保证字符的识别度，斜向笔画与竖向笔画的衔接处要做圆角过渡，避免应力集中导致的结构断裂，尤其是格构筋条与外轮廓壁的连接位置，不能出现直角锐边，否则不管是机加工还是增材制造，都容易在衔接位置产生成型缺陷。

　　格构单元的尺寸设计要匹配整体构件的外形尺寸，单根格构筋条的宽度要根据整体构件的壁厚做等比例匹配，筋条间距不能过大，否则会导致外轮廓壁缺少足够支撑，在受侧向压力的时候出现凹陷变形；也不能过小，不然会失去镂空减重的意义，还会增加成型过程中的支撑耗材用量。安装边界的设计上，这类构件通常会在背部预留沉头安装孔，孔位要避开格构筋条的位置，沉头深度要匹配常用的十字盘头螺丝尺寸，保证安装后螺丝头不会突出构件背面，安装后与基面能够完全贴合，不会出现翘边的情况。

　　从功能特性来看，这种格子结构的立体件，自身的通风透光性较好，要是用在设备的通风口位置做装饰标识，还能兼顾一定的通风导流作用，不会像实心字符那样阻挡风道的气流流通；同时格构结构的抗冲击性能也优于同重量的薄壳空心结构，受到外力撞击的时候，筋条能够分散传导冲击力，不会像薄壳件那样一撞就出现凹陷破损。设计过程中还要考虑成型工艺的适配性，如果是采用增材制造工艺，格构的倾斜角度要大于工艺对应的最小自支撑角度，减少额外支撑的添加，降低后处理的工作量；如果是采用机加工铣削工艺，格构筋条的宽度要大于刀具的最小加工直径，避免刀具过细加工时出现断刀的问题，同时内部镂空的拐角位置要做与刀具半径匹配的圆角，保证加工时刀具能够顺畅走刀，不会出现清角不到位的情况。

　　实际选型使用的时候，要根据安装场景的环境要求调整格构筋条的壁厚，如果是户外使用的场景，筋条壁厚要适当增加，提升耐候性与抗风载能力，避免大风环境下构件出现共振损坏；如果是室内展示场景，壁厚可以适当减薄，进一步降低整体重量，方便安装搬运。构件的外表面可以根据使用需求做不同的表面处理，喷砂氧化、喷漆、电镀都能适配，格构的镂空位置不会因为表面处理出现积液的问题，因为每个格构单元都是贯通的，处理过程中的液体能够自然流出，不会残留在内腔里导致后续的表面质量问题。

　　很多刚接触结构设计的从业者做这类立体字符件的时候，容易犯的错误就是直接把实心字符抽壳，不做内部支撑，结果做出来的构件轻轻一捏就变形，要么就是内部加的支撑是杂乱的十字筋，不仅重量大，还容易出现缩痕影响外观，而这种规则的周期性格构结构，既能保证各个方向的结构强度，又能让重量分布更均匀，成型的时候收缩率更一致，不会出现因为壁厚不均导致的翘曲变形。另外在尺寸链的校核上，要注意字符外轮廓的尺寸公差，安装孔的位置度公差要控制在合理范围内，避免安装的时候出现孔位对不上的问题，构件的整体平面度也要做要求，保证安装后与基面贴合紧密，不会出现缝隙影响美观。
