数字9镂空格子结构轻量化造型

　　这款数字9造型的镂空格子结构件，在工业标识、文创展陈、轻量化功能构件领域有着很广的适配空间。日常做设备外观的标识铭牌、展会的立体字装饰、3D打印的定制化摆件，甚至是一些需要兼顾减重与通透视觉效果的功能支撑件，都能用到这类结构的设计思路。从实际使用场景来看，这类带内部格子填充的立体字符，相比实心结构重量能降低60%以上，同时保留足够的结构刚度，不管是壁挂安装还是台置摆放，都不会因为自重过大带来安装负担，也不会因为结构过薄出现运输或使用中的形变问题。

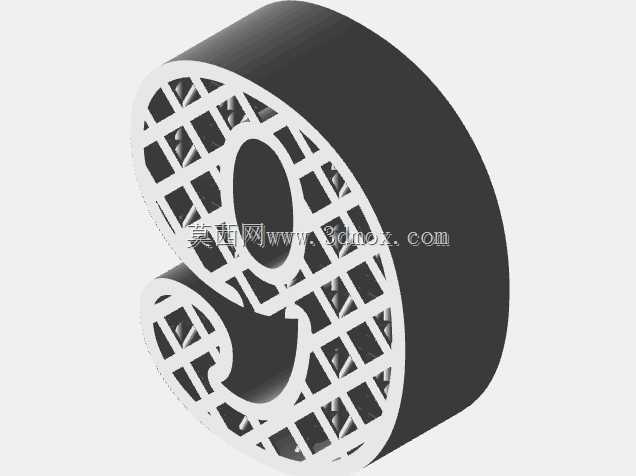

　　设计过程中首先确定了数字9的外轮廓边界，整体外轮廓是等厚的圆柱段弯曲成型，外曲面保持连续顺滑，没有突兀的折角，避免应力集中的同时也能保证外观的流畅度。内部的格子结构采用正交的筋条交错排布，筋条的厚度根据整体尺寸做了匹配，既不会因为筋条过细导致打印或加工时出现断筋、塌边的问题，也不会因为筋条过厚让整体重量失去优势。格子的排布沿着数字9的环形轮廓做了随形调整，在数字的圆弧转弯处，筋条的走向顺着轮廓曲率做了微调，保证每个格子单元的尺寸尽量均匀，不会出现局部格子过大或过小的情况，既保证视觉上的规整度，也让整体结构的受力分布更均匀，不会出现局部刚度薄弱的区域。

　　从安装边界来看，这款构件的背面可以做平整的安装面，适配背胶粘贴、螺丝锁付两种常见的安装方式，安装面的平面度控制在合理范围内，贴装时不会出现翘边、缝隙过大的问题。如果是作为台置摆件使用，底部可以做微小的平面切边，保证放置时的稳定性，不会出现滚动、歪斜的情况。整体的壁厚设计兼顾了不同加工工艺的适配性，不管是采用光固化3D打印做小尺寸的文创摆件，还是采用FDM打印做较大尺寸的展会标识，亦或是采用金属3D打印做工业领域的功能支撑件，都能在不额外调整壁厚参数的前提下顺利成型，减少工艺适配的修改成本。

　　在功能特性上，这种镂空格子结构除了减重之外，还有很好的通风透光效果，如果内置光源的话，光线可以透过格子间隙均匀散出，作为发光标识使用时不会出现局部明暗不均的问题；如果作为通风口的装饰构件，格子间隙可以保证空气的顺畅流通，不会因为加装装饰件影响设备的散热效率。筋条的连接位置都做了微小的圆角过渡，避免加工过程中出现应力集中导致的开裂问题，也能减少使用过程中尖锐边角带来的磕碰划伤风险。设计时特意控制了外轮廓的尺寸公差，不管是和其他构件做拼接组装，还是单独作为成品使用，都能保证外观尺寸的一致性，批量生产时的尺寸偏差可以控制在普通加工工艺的允许范围内，不需要额外的后处理修型就能达到使用要求。

　　实际选型使用时，如果是用于室内展陈场景，可以选择轻质的塑料材质加工，表面做喷漆、电镀等后处理就能达到很好的外观效果；如果是用于户外标识场景，可以选择耐候性更好的金属或者工程塑料材质，结构本身的刚度足够抵抗常规的风力载荷，不需要额外增加内部支撑结构；如果是用于设备内部的功能支撑件，可以根据实际的载荷需求调整筋条的厚度和格子的密度，在现有结构基础上做参数化调整就能快速适配不同的载荷要求，不用重新从零开始建模，能大幅缩短设计迭代的周期。
