十字交叉格构式轻量化支撑结构件

　　该十字交叉格构构件的设计初衷，是为了在空间受限的设备内部，同时满足两个垂直方向的承载需求，同时最大限度降低结构自重，这类结构常见于精密检测设备的内部支撑框架、小型自动化工作站的跨向连接梁，或是轻量化实验台架的节点连接件，在对重量敏感的机载设备、移动检测平台上也有较多应用场景。

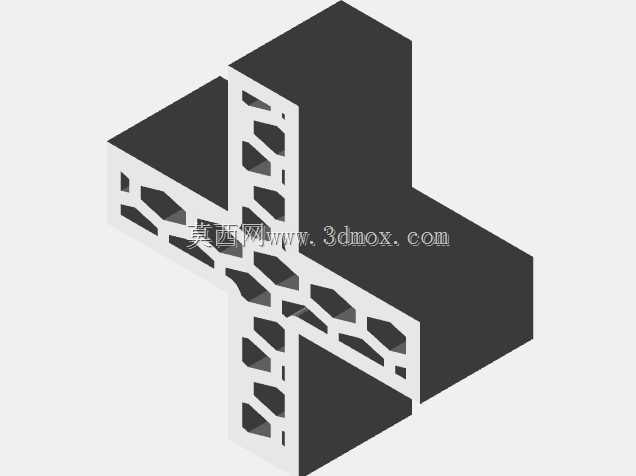

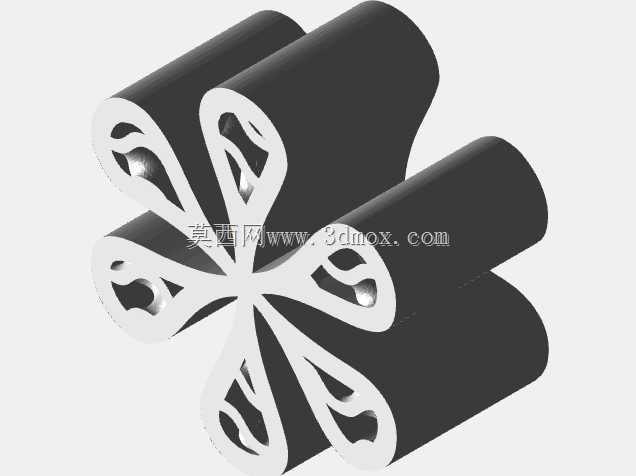

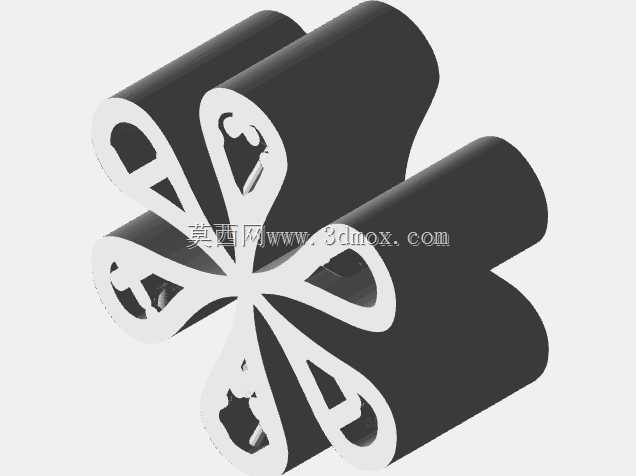

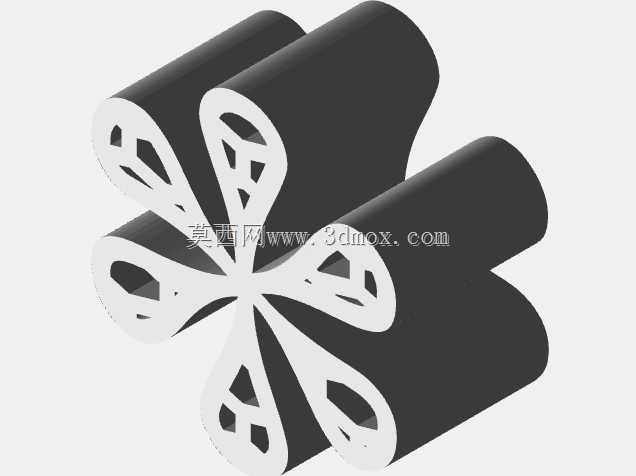

　　从结构功能来看，该构件采用正交十字的整体构型，两个互相垂直的臂段分别对接两个垂直方向的安装面，可同时传递两个方向的静载荷与动载荷，替代传统的两个独立支撑件拼接的方案，减少了拼接节点带来的装配误差与应力集中风险。内部采用基于拓扑优化生成的三角形格构镂空设计，这种构型并非随意的装饰性镂空，而是通过应力路径仿真计算得出的传力路径排布，每一段斜向筋条都沿着主应力方向布置，在去除非承载区域多余材料的同时，保证结构在受压、受弯工况下的刚度与强度满足使用要求，相比同尺寸的实心十字构件，重量可降低60%以上，同时固有频率更高，在设备运行产生振动的工况下更不容易发生共振。

　　设计过程中，首先确定两个臂段的截面外轮廓尺寸，保证外部安装面的平面度与配合尺寸符合对接接口的要求，外轮廓采用规整的矩形截面，方便与其他标准型材、安装板进行对接，不需要额外设计定制化的连接接口。内部格构的筋条厚度根据承载需求进行匹配，筋条之间的镂空区域尺寸经过校核，避免出现应力集中的锐角，所有筋条交接位置都做了微小的圆角过渡，减少加工过程中的应力残留，同时也能避免受力时出现裂纹扩展的起点。两个臂段的交叉核心区域是整个构件的应力集中位置，设计时特意加密了该区域的格构密度，适当增加了核心区的筋条厚度，保证两个方向的载荷能够在核心区平稳传递，不会出现局部刚度不足导致的变形。

　　从安装边界来看，该构件的两个臂段端面均为平整的安装面，可根据实际使用需求加工螺纹孔或者光孔，通过螺栓连接与相邻构件固定，安装时不需要额外的转接件，直接贴合安装面锁紧即可。构件的外轮廓尺寸规整，没有突出的冗余结构，在设备内部排布时不会与周边的管线、其他零部件发生干涉，镂空的格构结构还可以方便设备内部的线缆、气路管道从镂空区域穿过，进一步提升设备内部的空间利用率。

　　在实际使用中，这类格构式支撑构件相比传统的焊接拼接支撑，不存在焊接变形的问题，整体成型的结构一致性更好，批量使用时不需要针对每个构件进行二次调平加工，能够有效提升装配效率。同时镂空结构也让构件具备更好的通风散热条件，当周边存在发热元器件时，空气可以通过镂空区域流通，避免局部热量堆积，这一点在密闭的设备腔体内部优势尤为明显。需要注意的是，这类格构结构的表面处理需要保证涂层均匀覆盖所有筋条表面，避免在筋条的缝隙位置出现涂层堆积或者漏涂的问题，影响构件的防腐蚀性能。针对不同的承载场景，还可以通过调整格构的筋条厚度、镂空密度来调整构件的整体刚度与承载能力，不需要改变外部的安装尺寸，就可以适配不同载荷等级的使用需求，具备较强的通用性。
