矿用多层分级振动筛甲板结构设计

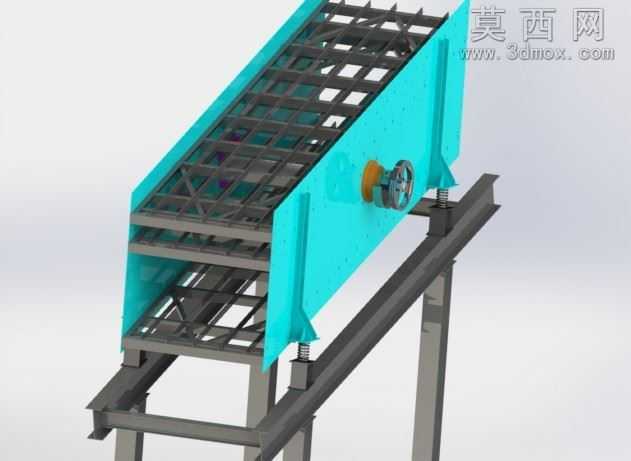

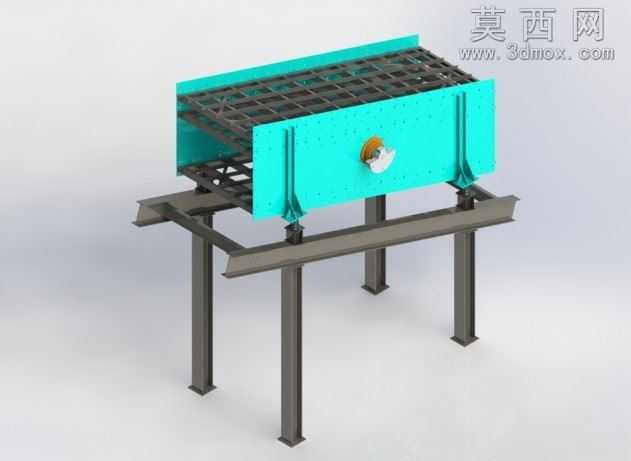

本作品为振动筛核心承载部件甲板的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先完成整体安装基准、支撑机架的定位搭建，再逐层细化甲板的分层筛面框架、侧边护板、激振器安装座、弹簧支撑座等核心结构，所有安装孔位、连接面均严格按照筛分设备的通用装配公差预留匹配间隙，确保后续虚拟装配时各部件无干涉错位问题。材质配置上，侧边护板采用高耐磨合金钢板材质渲染，表面做哑光防锈漆面处理，呈现工业设备常用的湖蓝色涂装效果；内部筛面框架采用热轧型钢材质，还原型钢表面的氧化层哑光金属质感；支撑机架采用标准槽钢焊接结构，做深灰色防锈漆处理；减振弹簧采用弹簧钢材质，还原金属表面的镀锌亮面质感；激振器端盖、锁紧手轮等外露加工件采用机加工钢件材质，呈现切削加工后的金属光泽，各部件材质区分清晰，便于直观识别不同结构的功能属性。结构设计上，甲板采用多层倾斜筛面布局，筛面框架采用纵横型钢焊接的格栅式结构，在保证整体结构刚度的同时最大化降低设备自重，减少激振过程中的无用负载；侧边护板做加厚加强设计，在激振器安装位置额外设置加强筋结构，抵消激振器高速运转产生的交变应力，避免长期运行出现护板开裂问题；四个角点位置的弹簧支撑座采用定位凸台设计，确保减振弹簧安装位置精准，保证设备运行过程中受力均匀，避免出现偏振、筛体歪斜的问题；激振器安装位预留了标准的轴承安装腔与密封槽位，可直接匹配常用型号的激振器总成，无需二次修改结构。渲染阶段采用工业产品常用的等轴测视角，搭配柔和的影棚光源，清晰展现甲板的分层结构、各部件连接关系与整体形态，模型可直接用于振动筛的整机装配验证、结构受力仿真分析、生产加工图纸导出以及产品宣传演示使用，结构细节完整，符合矿山、建材等行业筛分设备的实际设计规范，可有效缩短振动筛产品的研发设计周期，减少实体样机试制的成本投入。
