工业用多层圆形振动筛分设备三维设计

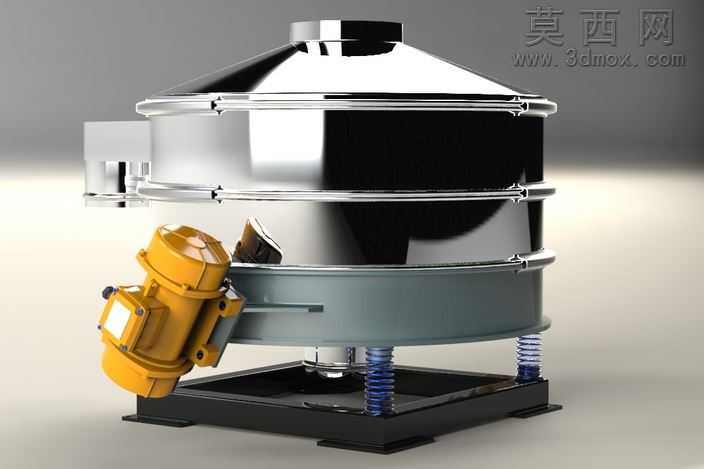

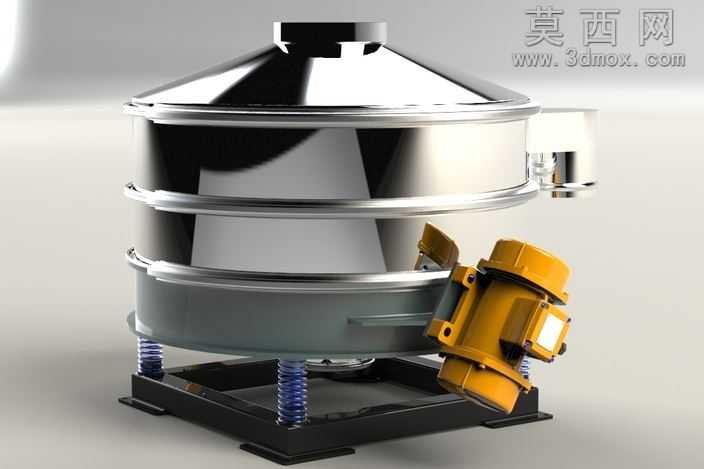

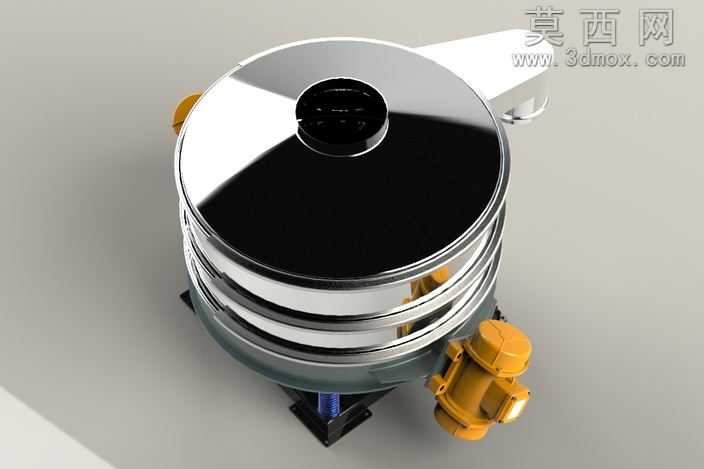

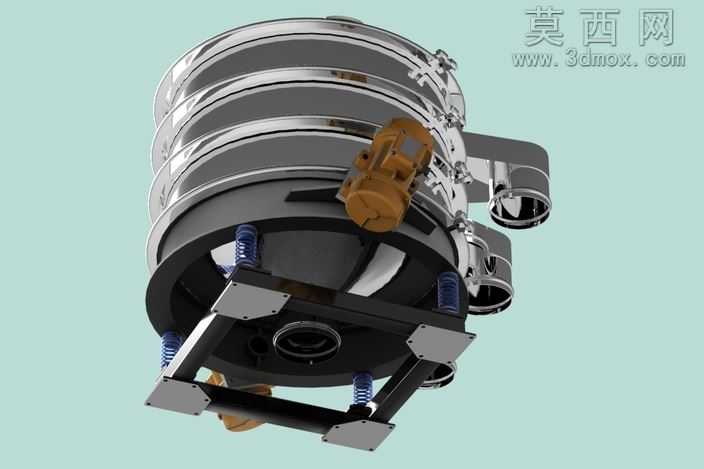

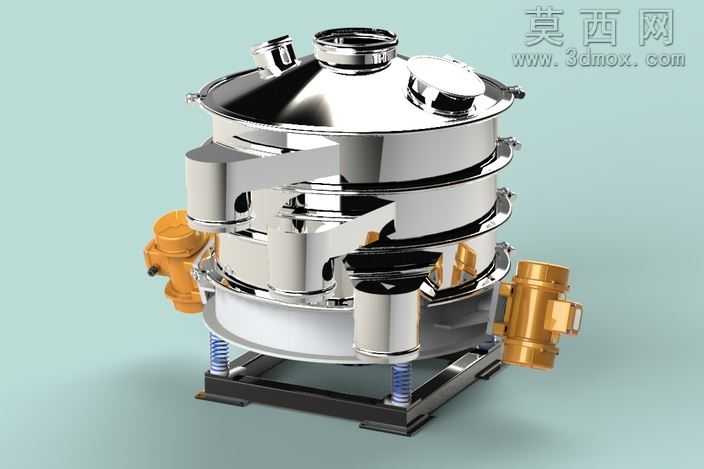

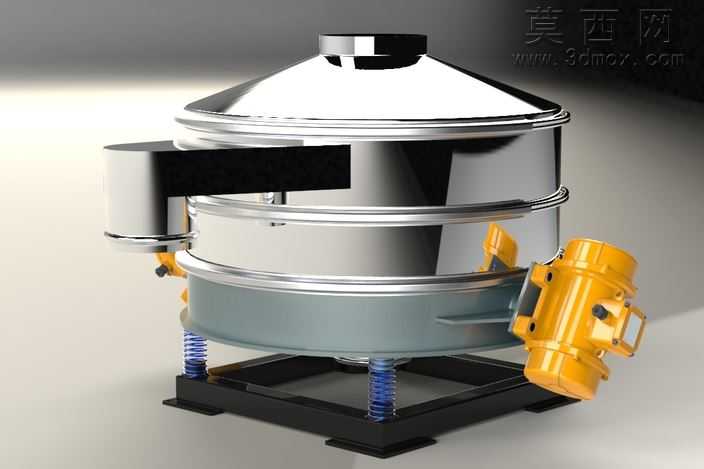

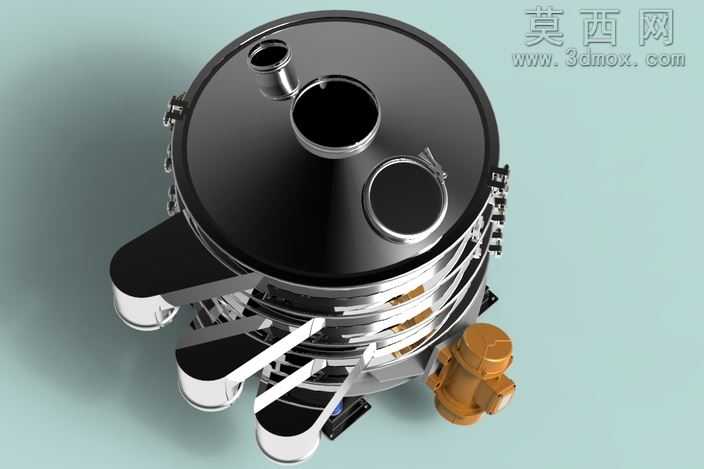

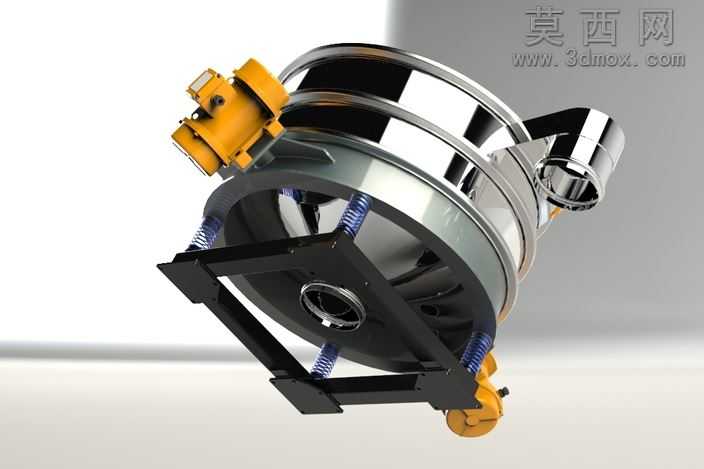

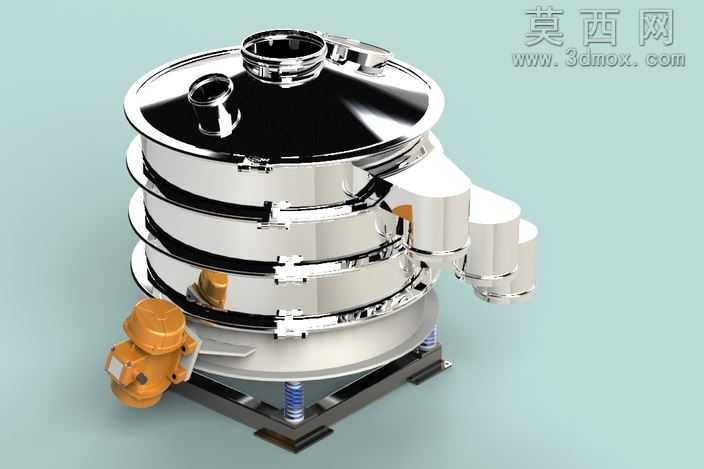

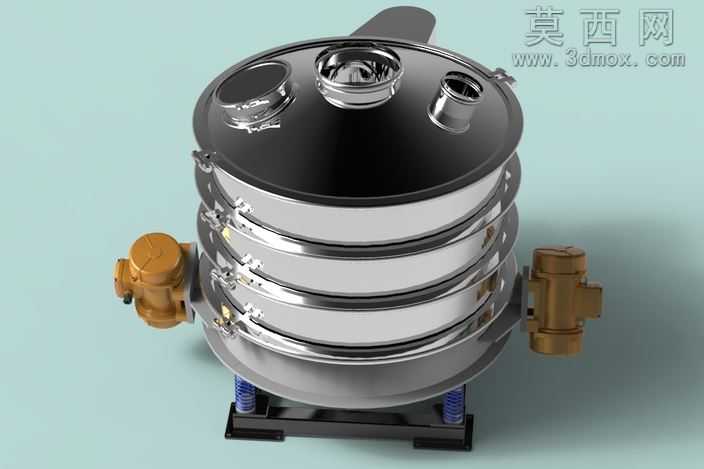

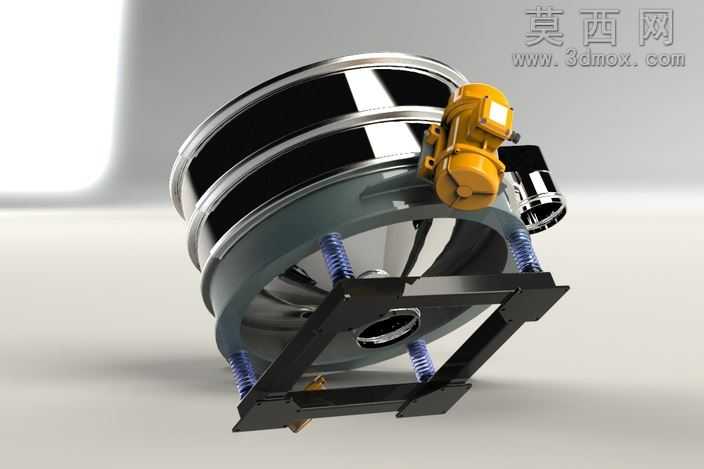

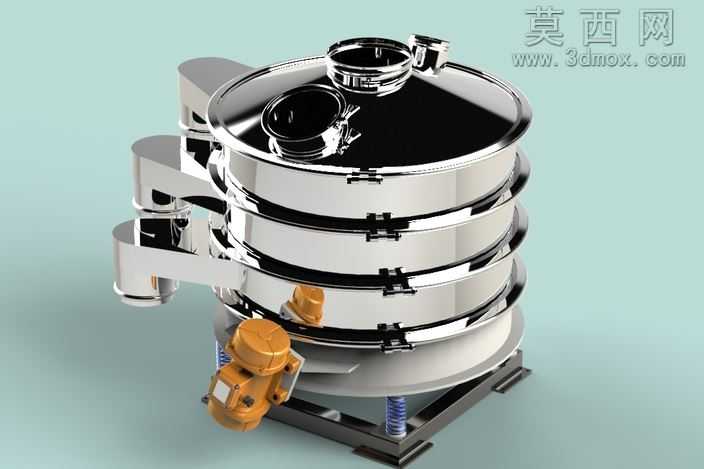

本作品为工业筛分作业场景设计的多层圆形振动筛三维模型，建模阶段严格遵循粉体加工行业的设备设计规范，首先完成整体比例的框架搭建，以圆形叠层筛体为核心主体，依次构建下部减震支撑底座、侧装式振动驱动单元、顶部密封进料端盖、侧边出料接口等核心结构，各部件的装配间隙、连接点位均参照真实工业振动筛的安装逻辑设置，确保结构逻辑符合实际生产设备的运行原理。材质渲染阶段针对不同部件的工业属性做了精细化区分，筛体部分采用镜面不锈钢材质，还原食品、医药级筛分设备常用的304不锈钢金属质感，调整反射参数模拟不锈钢表面的高光与环境映射效果，凸显筛体光滑易清洁的材质特性；侧装的振动电机采用工业黄配色的铸铝材质，添加细微的磨砂颗粒质感还原电机外壳的铸造表面纹理，电机接线盒、散热筋、安装固定脚等细节结构均做了独立建模，还原真实振动电机的外观特征；底部支撑弹簧采用深蓝色弹簧钢材质，调整金属粗糙度参数呈现弹簧表面的哑光金属质感，弹簧的圈数、线径、支撑座的黑色方管焊接结构均按照真实减震支撑的比例制作，底座的安装固定孔位也做了细节刻画，还原设备落地安装的结构特征。设计过程中重点考量振动筛的工作逻辑，将振动电机偏心安装在筛体侧下部的位置，匹配弹簧支撑的浮动结构，还原设备运行时通过电机高速旋转带动偏心块产生激振力，带动筛体做三维旋振运动的工作原理，多层筛网的叠层结构设计可实现不同粒径物料的多级分级，每层筛体侧边预留的出料口可对应不同粒径区间的物料排出，顶部的密封端盖可避免筛分过程中粉尘外溢，符合粉体加工场景的环保作业要求。模型整体布线规整，各部件可独立拆分编辑，既可以用于筛分设备的结构原理演示，也可作为粉体加工生产线布局的配套设备模型使用，渲染阶段采用柔和的影棚光照，突出不锈钢筛体的金属质感与各部件的结构层次，清晰展现设备的整体外观与细节特征。
