晶格结构镂空H字母立体造型设计

　　这款镂空晶格结构的H字母立体构件，最初的设计需求来自工业设备标识与文创展陈的交叉场景，在做结构方案的时候，首先要平衡的是视觉辨识度与结构自重的矛盾——常规实心字母标识如果做到200mm以上的立面高度，单块重量会超过3kg，不管是粘贴在设备钣金外壳还是展会展墙，都需要额外打膨胀螺丝或者做背挂支架，不仅破坏安装面的完整性，后期拆卸维护也会留下明显痕迹。

　　设计初期最先敲定的是外轮廓的尺寸边界，整体立面高度控制在180mm，厚度方向留足40mm的纵深，保证斜向45度视角下依然有足够的立体观感，不会因为太薄显得单薄发飘。外轮廓的壁厚统一设置为2.5mm，这个数值是反复校核过的：如果壁厚低于2mm，采用光固化3D打印制作的时候，边角位置容易出现翘曲变形，后期打磨也容易磨穿；如果壁厚超过3mm，整体重量会上升27%左右，违背轻量化的初始目标。

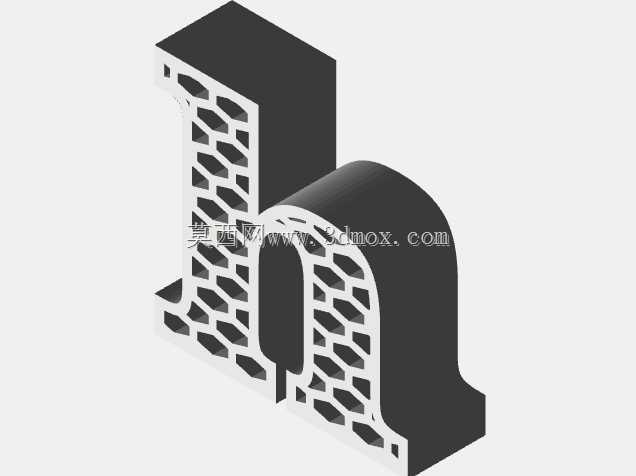

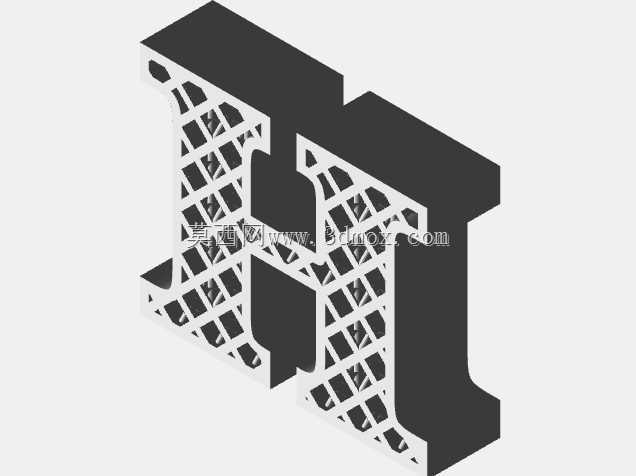

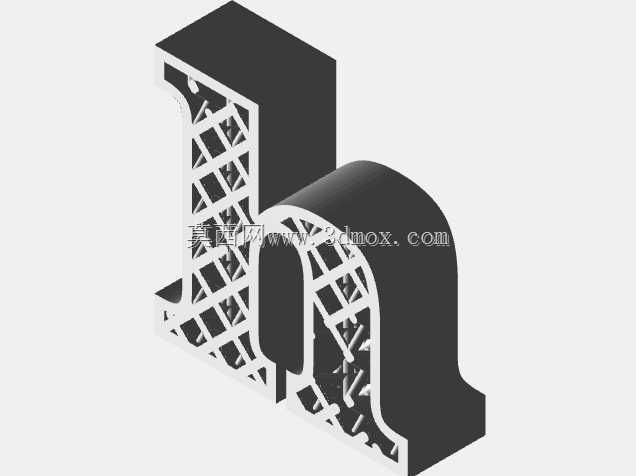

　　内部的晶格结构没有采用常规的正方格构型，而是选择了45度斜向交叉的菱形格，单格的内切圆直径控制在12mm，筋条宽度统一为1.8mm。选择这种构型有两个实际考量：一是斜向筋条的受力传递路径更顺畅，当构件从1.2米高度意外跌落时，冲击力会沿着斜向筋条分散到整个立面，不会像正方格结构那样在直角位置出现应力集中断裂；二是菱形格的视觉通透感更好，不管是背面打光做发光标识，还是直接作为展陈装饰，光影透过晶格形成的渐变纹理比正方格更有层次感，不会显得呆板。

　　在结构过渡的细节处理上，外轮廓实体部分和内部晶格筋条的连接位置，全部做了R0.8mm的圆角过渡，没有留直角接缝。这个细节很容易被忽略，但实际生产中如果是直角连接，打印层厚设置为0.2mm的时候，接缝位置会出现明显的台阶纹，后期打磨需要多花至少两倍的工时，而且受力的时候直角位置容易出现应力发白的问题，加了小圆角之后，不仅打印成型的良率能提升15%左右，整体结构的抗冲击性能也能提高不少。

　　从应用场景拓展的角度来说，这个结构并不局限于字母标识本身，这种晶格填充的设计思路可以直接迁移到很多工业零部件的轻量化改造上：比如设备的端盖、护罩类零件，原来采用实心结构的时候，不仅耗材多，设备运行时的振动还容易让零件产生共振噪音，换成这种等强度晶格填充之后，在保证结构刚度满足使用要求的前提下，重量可以降低40%以上，同时晶格之间的空隙还能起到一定的吸音降噪作用，对于高速运行的自动化设备护罩设计有很高的参考价值。

　　安装边界的处理上，构件背面预留了两个直径5mm、深度6mm的沉头安装孔，孔位中心距设置为120mm，刚好匹配市面上常见的尼龙扎带、M4沉头螺丝的安装尺寸，不需要额外做转接件就可以直接固定在铝型材框架、钣金面板或者木质展墙上。沉头孔的位置特意做了局部加厚，加厚区域直径15mm，厚度比周边壁厚多1.5mm，避免安装的时候螺丝锁紧力过大把安装孔位置压裂，这个细节是之前做同类标识零件踩过坑之后总结的经验——之前有款类似的镂空标识，安装孔位置没有做局部加厚，现场安装的时候工人稍微用力拧螺丝，孔位周边就直接崩裂了，最后只能返工重新打印，耽误了交期。

　　另外在做晶格排布的时候，特意让所有筋条的交汇点都避开了安装孔的受力传导路径，安装时的锁紧力会沿着背面的加厚区域直接传递到外轮廓的主壁厚上，不会拉扯内部的晶格筋条，哪怕后期需要反复拆装，也不会出现内部筋条断裂的问题。整个构件的边角位置全部做了R1.2mm的倒圆角，没有尖锐的棱角，不管是作为展会的互动展示件，还是安装在人员容易触碰的设备外侧，都不会出现划伤操作人员的安全隐患，符合工业设备外露零件的安全设计规范。

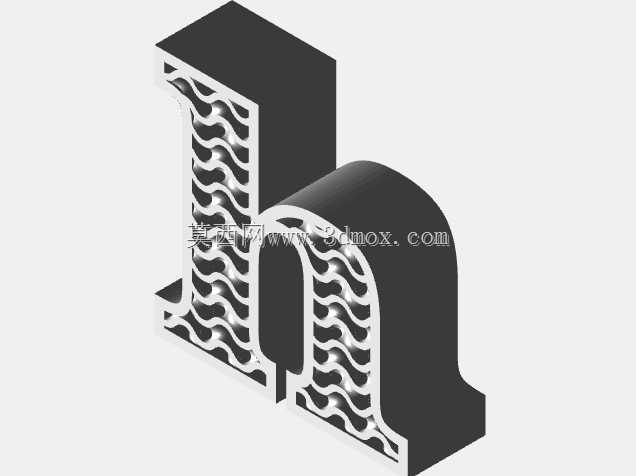

　　从建模逻辑上来说，这个构件没有采用传统的布尔运算挖空方式，而是先确定外轮廓的实体曲面，再通过参数化晶格生成工具在内部填充等强度的筋条结构，最后把外轮廓和内部筋条做布尔合并，所有的筋条交汇位置都自动做了顺滑过渡，没有多余的碎面，不管是导出STL文件做3D打印，还是转成STEP格式做后续的注塑模具开模分析，都不会出现破面、几何错误的问题，能直接对接后续的生产制造环节，不需要设计师再花时间修复模型几何错误。
