点阵镂空结构Z形字母立体造型设计

　　这款Z形立体造型采用内部点阵镂空的结构设计，在日常的工业标识、文创装置、展陈道具场景中有着很广泛的适配空间。很多人在做立体标识设计的时候，容易陷入两个极端，要么做实心结构重量过大，安装时对基层的荷载要求很高，要么做简单的空心壳体，结构刚度不足，运输或者安装过程中很容易出现磕碰变形，甚至长期使用后出现表面凹陷的问题，这款造型的设计思路刚好平衡了这两个矛盾点。从结构逻辑来看，外层是等厚的实体轮廓壳，保证Z字的外边缘线条挺括，转角处做了小圆弧过渡，避免应力集中在尖角位置，不管是后续做3D打印成型，还是做数控铣削加工，都能减少刀具或者打印喷头在尖角位置的停顿瑕疵，成型后的外观流畅度更好。

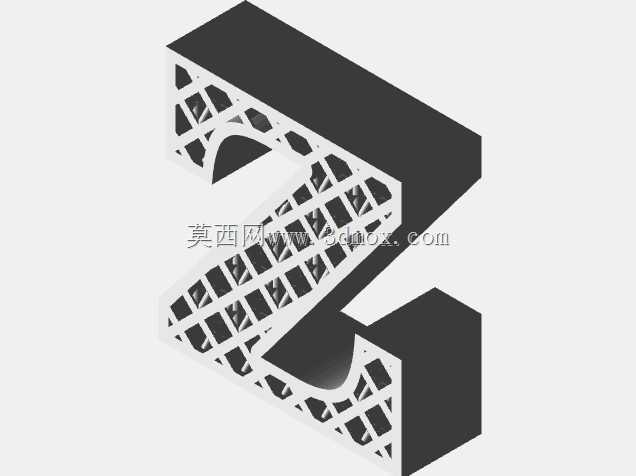

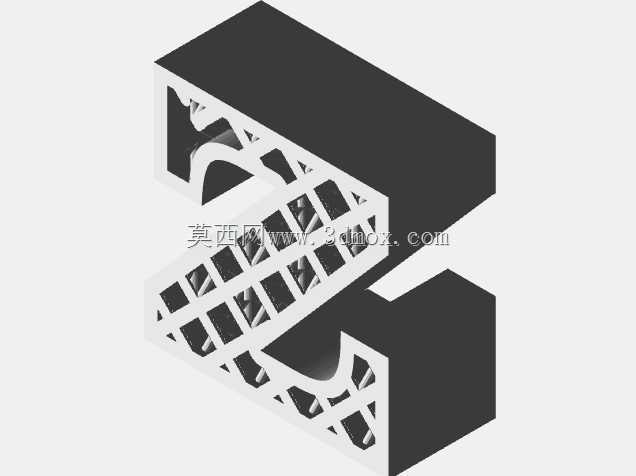

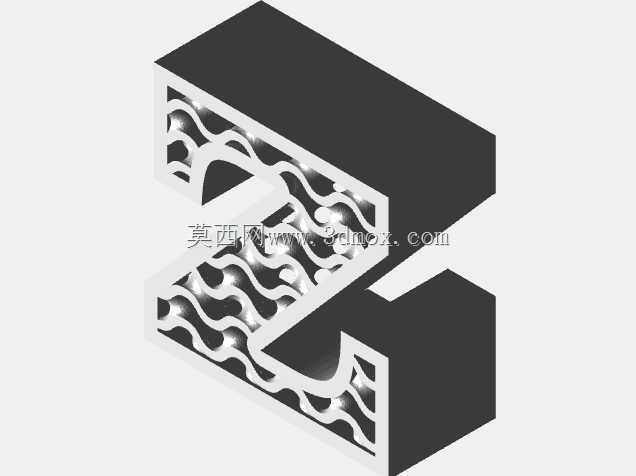

　　内部填充的点阵结构不是规则的正交网格，而是顺着Z字的斜向走势做了网格角度的适配，网格的筋条宽度和网格单元尺寸做了匹配，在保证整体抗压、抗弯折性能的前提下，尽可能去除了内部多余的材料，整体重量比同尺寸的实心Z字降低六成以上，比普通薄壳空心结构的刚度提升近三倍，哪怕是跨度较大的尺寸规格，也不会出现中部下弯变形的问题。在安装边界的设计上，造型的背面预留了平整的安装基准面，不需要额外做安装支架的适配，不管是粘贴在亚克力展板上，还是通过螺丝固定在金属展架、墙面基层上，都能保证贴合面完全贴合，不会出现缝隙不均、安装歪斜的问题。

　　造型的厚度方向做了等厚设计，边缘没有拔模斜度，不管是采用光固化3D打印做小尺寸的桌面摆件，还是采用FDM打印、甚至是钣金拼接、铸造工艺做大尺寸的户外标识，都能直接沿用这个结构逻辑，不需要做太多的结构调整。从实际使用场景来看，小尺寸的该造型可以作为文创摆件、品牌标识配件、教学演示的点阵结构样件，用来展示轻量化点阵结构的力学特性；大尺寸的造型可以直接作为展会展墙的立体字、商业空间的装饰构件、工业风的装置艺术部件，因为内部点阵结构本身就带有独特的工业质感，不需要额外做太多的表面装饰，直接做哑光喷塑或者金属喷砂处理，就能呈现出很好的视觉效果。在设计过程中，特意对内部点阵的连接位置做了圆角过渡，避免筋条和外壳连接的位置出现应力集中，不管是承受垂直方向的压力，还是侧面的冲击力，都能把力顺着筋条均匀分散到整个结构上，不会出现局部断裂的问题。另外，造型的上下两个端面都是完全平整的，放置在平面上的时候可以保持自稳定，不需要额外的支撑底座，作为桌面展示件的时候，摆放的适配性很强，不会因为重心偏移出现倾倒的问题。

　　很多做立体标识的结构设计人员，往往只关注外观的线条造型，忽略内部结构对整体重量、刚度、安装便利性的影响，这款造型的设计刚好把结构性能和外观造型做了结合，点阵结构既承担了内部支撑的力学作用，本身也成为外观视觉效果的一部分，从正面或者侧面观察的时候，透过镂空的网格能看到层次丰富的内部结构，比普通的实心字或者空心字更有设计细节，同时也兼顾了工程实际使用中的安装、运输、耐用性需求，不需要在后期加工的时候再做额外的结构补强，能有效减少后续加工的工序和成本。
