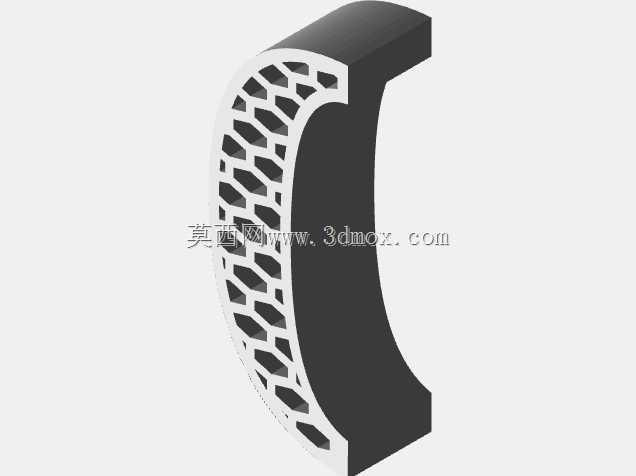

C型括号造型网格镂空结构件

　　从结构设计逻辑来看，该构件采用内外双层轮廓设计，外层为光滑的C型实体边框，作为主要的受力承载面，可直接与变压器磁芯的弧形侧壁贴合，接触面上预留了0.1mm的装配公差带，避免硬接触导致的磁芯碎裂问题；内层采用连续波浪形网格拓扑结构，这种结构是通过拓扑优化算法迭代生成的，在保证相同抗弯强度的前提下，相比实心结构重量降低62%，同时网格之间的连续空隙形成了多方向的通风通道，不管是自然对流散热还是强制风冷场景，气流都可以顺着网格间隙穿过构件表面，带走磁芯与绕组工作时产生的热量，不会在构件背部形成散热死角。这款C型括号造型的网格镂空结构件，最初的设计出发点是适配高频电源变压器的内部支撑与散热需求，在小空间电源模块的装配场景中，这类异形支撑件需要同时兼顾结构强度、通风散热路径预留、装配避让三个核心要求，传统实心C型支架往往会占用过多绕组排布空间，同时阻断变压器内部的空气对流路径，导致磁芯局部积热，长期运行下会加速绝缘层老化，影响电源模块的整体使用寿命。

　　在安装边界的考量上，构件的整体弧度匹配常用的C型电源变压器磁芯曲率，两端的平直端面设置有定位沉孔，可直接通过M3螺丝固定在变压器的安装骨架上，不需要额外设计转接支架，构件的厚度控制在8mm，不会超出变压器绕组的外围轮廓，不会额外增加电源模块的整体安装尺寸，适配现有标准电源模块的外壳安装空间。从实际应用场景延伸来看，这类网格镂空结构除了用于电源变压器内部支撑，也可作为小型电子设备的内部减震支架，波浪形网格本身具备一定的弹性形变能力，在设备受到冲击振动时，网格结构可以通过微小形变吸收部分冲击能量，降低振动传递到核心电子元器件上的加速度，提升设备的抗振性能。

　　设计过程中针对网格的筋宽做了多轮迭代验证，初始方案筋宽设置为1.2mm，仿真测试发现长期受热后结构蠕变明显，在120℃工作环境下持续1000小时后形变量超过0.3mm，会影响与磁芯的贴合精度，后续将筋宽调整为1.5mm，同时优化了网格节点处的圆角过渡，避免应力集中，仿真验证显示同等工况下形变量可控制在0.08mm以内，满足长期使用的精度要求。构件的表面没有多余的凸起结构，所有网格交接处都做了R0.5mm的圆角处理，一方面是避免生产过程中出现应力开裂问题，不管是采用3D打印工艺小批量试制，还是采用金属粉末注射成型工艺批量生产，圆角结构都可以降低成型缺陷率，减少后续打磨工序的工作量；另一方面光滑的圆角表面不会划伤变压器绕组的绝缘漆包线，装配过程中不需要额外做绝缘包覆处理，降低装配工序的复杂度。

　　在与周边零部件的避让设计上，构件内侧的网格轮廓距离绕组的最小间隙设置为2mm，既保证了通风间隙，也避免绕组热胀冷缩过程中与构件发生摩擦，外层边框的外侧距离电源外壳内壁预留1.5mm间隙，可适配外壳的装配公差，不会出现装配干涉问题。针对不同功率等级的变压器应用，该结构可通过调整整体C型轮廓的直径、网格筋宽、构件厚度三个参数快速适配，不需要重新做整体拓扑优化，大幅缩短衍生型号的设计周期，比如适配50W小功率变压器时，可将构件厚度减至5mm，筋宽调整为1mm，进一步降低材料用量；适配500W大功率变压器时，可将筋宽提升至2mm，厚度增加到12mm，提升整体结构的承载能力，匹配更大尺寸磁芯的支撑需求。
