电源变压器钣金外壳结构设计

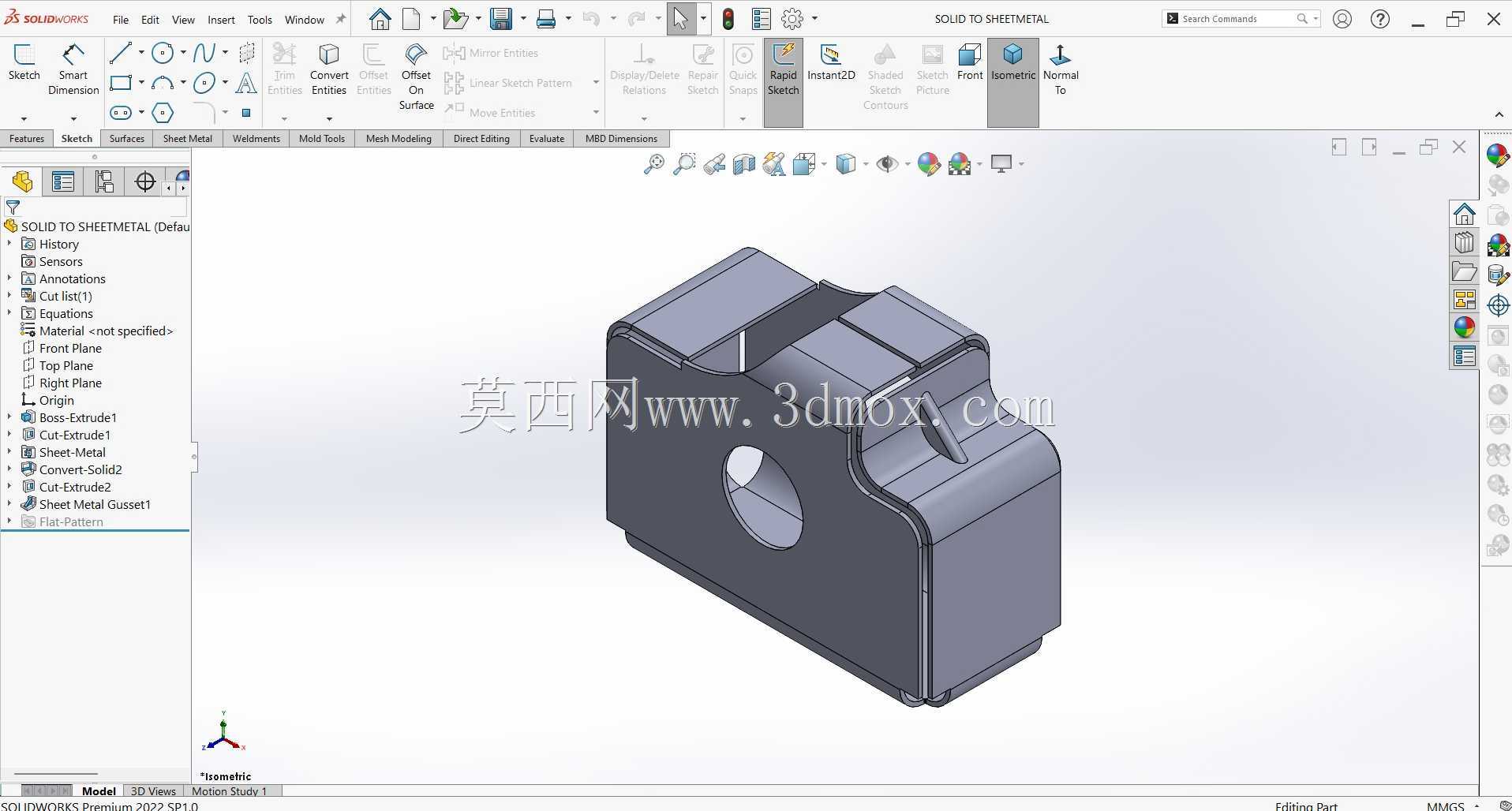

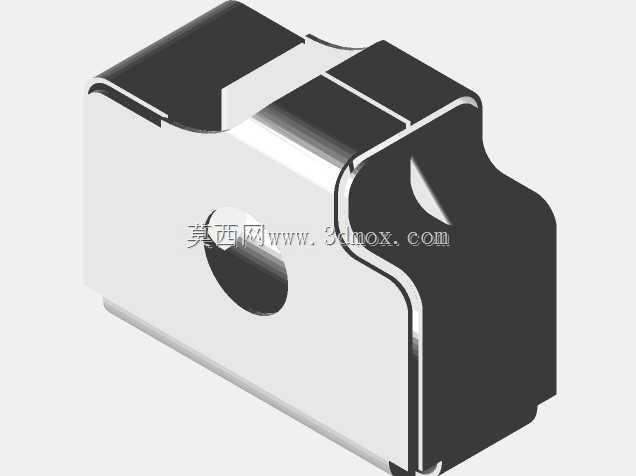

　　这款钣金结构件是电源变压器的配套防护壳体，在低压配电、工业控制电源、小型机电设备供电模块中应用广泛，核心作用是包裹变压器铁芯与绕组组件，既为内部电磁部件提供物理防护，隔绝外部粉尘、水汽以及装配过程中的磕碰损伤，也能通过钣金壳体的接地设计，屏蔽部分电磁外泄，降低变压器工作时对周边弱电元件的电磁干扰，同时为变压器整体提供标准化的安装定位基准，方便整机组装时的快速固定。从结构设计逻辑来看，整个壳体采用多道折弯一体成型思路，减少了不必要的拼接焊缝，既提升了壳体整体的结构刚性，也降低了加工环节的拼接工作量，适合批量冲压折弯生产。

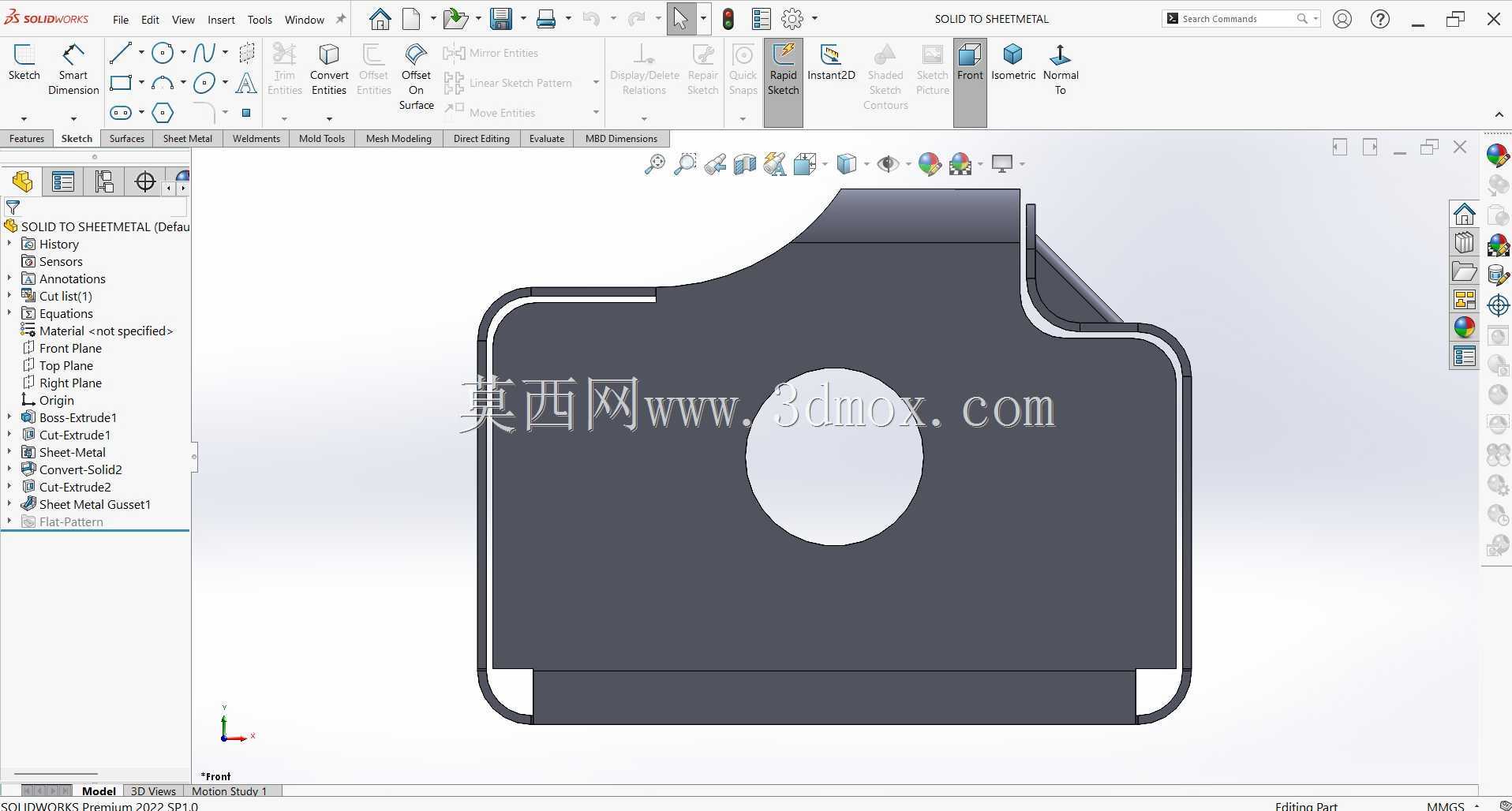

　　壳体侧面预留的圆形通孔，是为绕组引出线或者接线端子预留的穿装位置，孔位边缘做了翻边处理，避免穿线时锋利的钣金切口割破线缆绝缘层，同时也能提升孔位周边的结构强度，防止长期使用后孔位变形。壳体顶部的阶梯式卡位结构，是为了匹配变压器铁芯的叠片外形，装配时可以直接将铁芯组件卡入对应卡位，不需要额外设计复杂的压装结构，既简化了装配流程，也能限制铁芯在壳体内的横向窜动，避免设备运行过程中因震动导致铁芯移位、绕组磨损。在安装边界设计上，壳体底部预留了平整的安装基准面，可直接通过螺栓固定在设备的安装板或者机架上，整体外形轮廓方正，没有多余的外凸结构，能充分利用电气柜内的安装空间，相邻安装的电气元件不会出现干涉问题。

　　壳体的壁厚选取兼顾了防护性能与轻量化需求，既不会因为壁厚过薄导致壳体受外力易变形，也不会因为壁厚过大增加整体重量与材料成本，折弯处的圆角半径匹配常规钣金加工的折弯刀具参数，不需要定制特殊刀具即可完成加工，有效控制生产制造成本。在细节处理上，壳体各拼接边的贴合面预留了均匀的工艺间隙，既方便喷涂工序的上漆处理，也能避免钣金加工时的公差累积导致装配错位，壳体内部的边角位置做了钝化处理，防止装配工人操作时被锋利边角划伤，同时也避免内部绝缘层被边角刺破造成绝缘隐患。

　　这款壳体的结构设计充分考虑了变压器实际工作时的散热需求，壳体与内部绕组之间预留了均匀的空气流通间隙，工作时产生的热量可以通过间隙内的空气流动传递到壳体表面，再通过钣金的高导热性向外散发，不需要额外加装复杂的散热结构即可满足常规功率变压器的散热要求。对于结构设计从业者来说，这类钣金壳体的设计核心是平衡防护性能、加工工艺性、装配便捷性三者的关系，不需要追求过于复杂的外形，而是要在满足功能需求的前提下，尽可能简化加工工序，降低装配难度，同时保证长期使用的结构可靠性。在实际选型适配时，需要核对壳体内部的容纳尺寸与变压器铁芯、绕组的整体外形尺寸匹配度，确认穿线孔位的位置与接线方向符合整机布线要求，安装孔位的间距与设备机架的预留孔位对齐，才能保证装配后整个变压器组件运行稳定，不会出现装配干涉或者固定不牢的问题。
