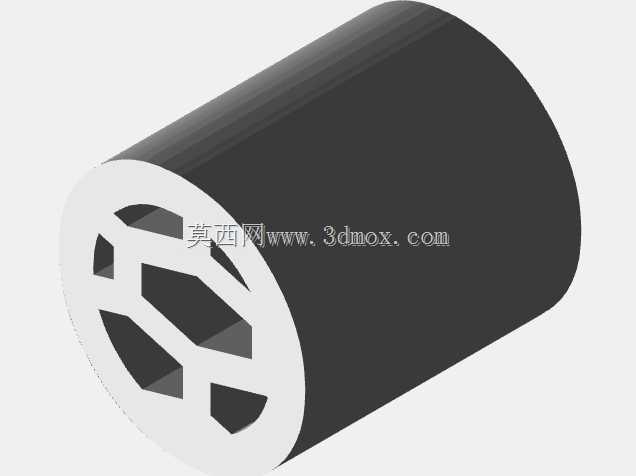

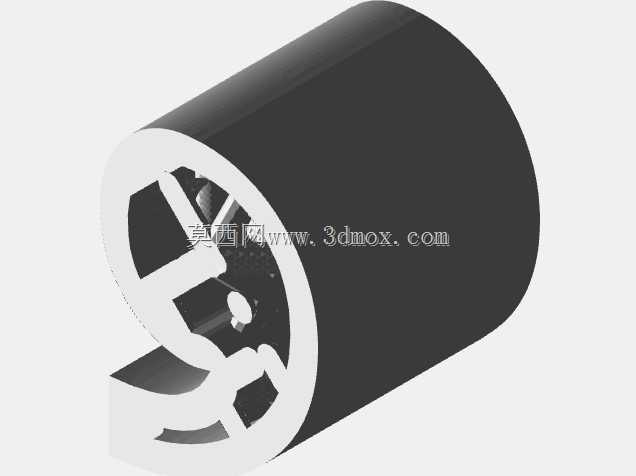

镂空格构式圆柱承载结构设计

　　在电力电子设备的内部支撑与散热配套结构设计中，这类带连续镂空格构的圆柱构件，常被用于电源变压器周边的导流与承载一体化场景，区别于传统实心圆柱支撑件，它在兼顾结构刚性的同时，能让冷却气流顺着内部连续的波浪形镂空通道完成多方向流通，避免变压器绕组局部积热导致的温升超标问题。做这类结构设计的时候，首先要明确安装边界：构件的外圆柱面需要和变压器的内圈固定位做过渡配合，单边配合公差控制在0.02mm以内，避免装配后出现径向窜动；内部的镂空筋条厚度要根据实际承载的静载荷做拓扑优化，不能一味追求镂空率而削减筋条的抗剪切强度，毕竟在变压器长期运行的振动工况下，筋条连接处如果应力集中，很容易出现疲劳断裂的问题。

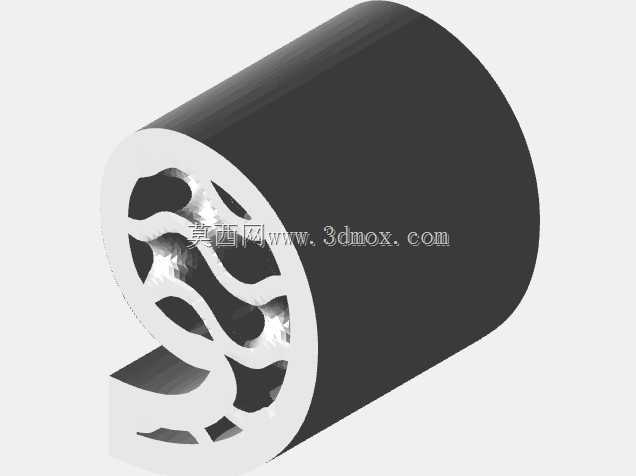

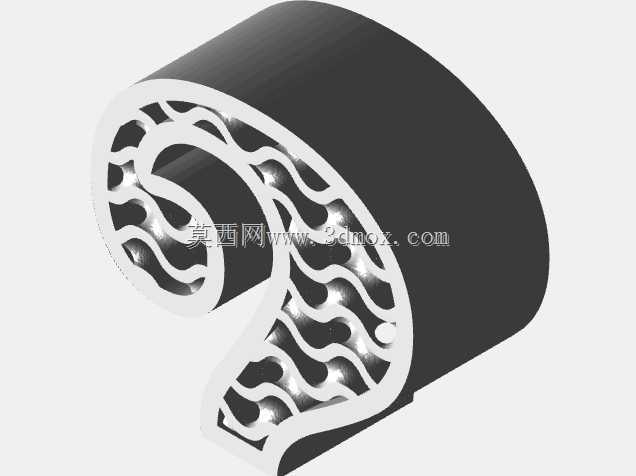

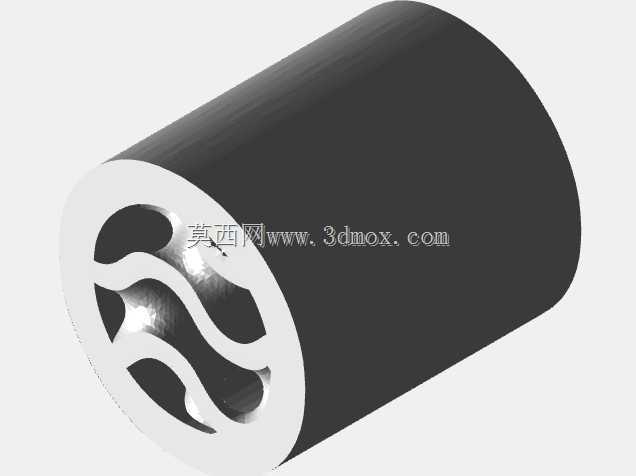

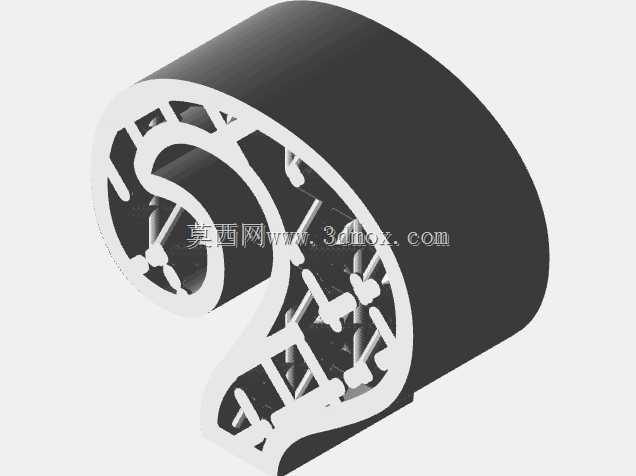

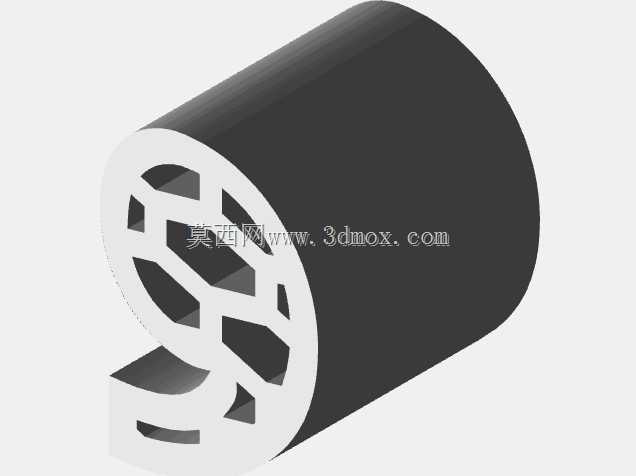

　　从实际应用场景来看，这类结构不止可以用在电源变压器的内部支撑，在需要兼顾轻量化与通风需求的电子设备舱段、小型动力装置的隔热支撑套上也能适配，它的格构走向是沿着圆柱轴向做连续波浪延伸的，这种走向的好处是，当气流从圆柱端面进入的时候，不会因为直角拐角产生过大的风阻，能顺着曲面通道均匀扩散到构件接触的各个发热面，比直孔式的镂空结构散热效率高出不少。设计过程中要注意，外圆柱的壁厚要保持均匀，整体壁厚差不能超过0.1mm，不然采用增材制造工艺加工的时候，很容易因为冷却速率不一致出现外圆变形，导致后续装配卡滞。

　　很多工程师做这类格构结构的时候，容易忽略安装端面的平面度要求，实际上这个构件的两个环形端面是和变压器的固定端盖直接贴合的，平面度需要控制在0.03mm以内，不然装配后会出现贴合缝隙，一方面会导致固定螺栓的预紧力分布不均，长期振动下出现松脱，另一方面缝隙处会产生气流短路，让原本设计的内部导流通道失去作用，冷却风直接从端面缝隙流走，达不到预期的散热效果。内部的镂空筋条和外圆筒壁的连接处，全部做了R0.5的圆角过渡，这个细节是为了分散应力，避免在承受径向载荷的时候，筋壁连接处出现应力集中点，尤其是在设备受到运输过程中的冲击载荷时，圆角过渡能让整体结构的抗冲击性能提升30%以上。

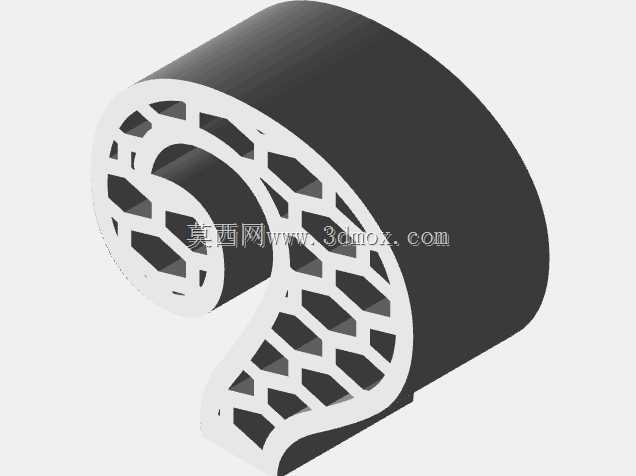

　　从结构功能的角度拆解，这个构件同时承担了三个作用：第一是作为变压器内部绕组的径向支撑，限制绕组在振动工况下的径向位移，避免绕组绝缘层因为相互摩擦出现破损；第二是作为散热导流通道，让冷却介质可以穿过构件内部直接接触绕组的发热区域，带走热量；第三是作为隔振缓冲结构，连续的格构筋条本身具备一定的弹性变形能力，可以吸收变压器运行时产生的高频微振动，降低振动传递到外部壳体的幅度，减少设备运行的噪音。设计的时候没有采用规则的正多边形镂空，而是选择了连续的仿生波浪形格构，就是因为这种不规则的连续曲面结构，在相同重量下的比刚度更高，而且不会出现规则结构容易产生的谐振问题，能避开变压器运行时的固有振动频率，防止出现共振放大的情况。

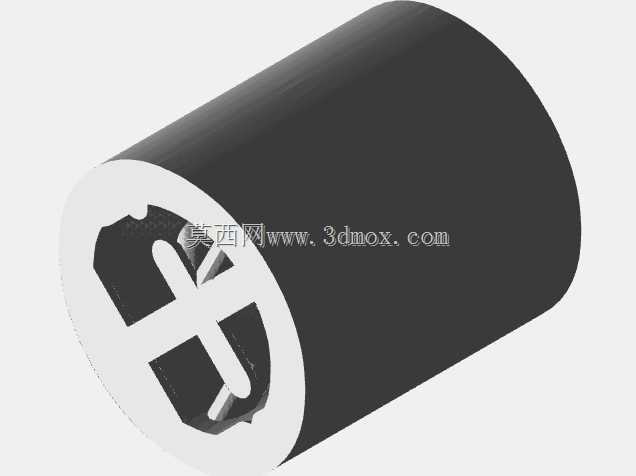

　　在确定外形尺寸的时候，要根据配套变压器的额定功率做匹配，外圆直径要适配变压器的内圈安装位，轴向长度要和绕组的堆叠高度保持一致，不能超出端盖的安装边界，不然端盖装配的时候会压到构件端面导致结构变形。内部镂空的孔隙大小也要做控制，孔隙不能过大，不然支撑刚度不够，也不能过小，不然会增大风阻，降低散热效率，一般孔隙的等效直径控制在5-8mm之间，既能保证足够的筋条支撑密度，也不会让气流通过时产生过大的压力损失。做三维建模的时候，要注意格构筋条的连续性，不能出现断开的游离结构，不然加工的时候会出现支撑残留，后续清理难度大，也会影响结构的整体强度。
