齿轮箱中盖箱体结构三维设计作品

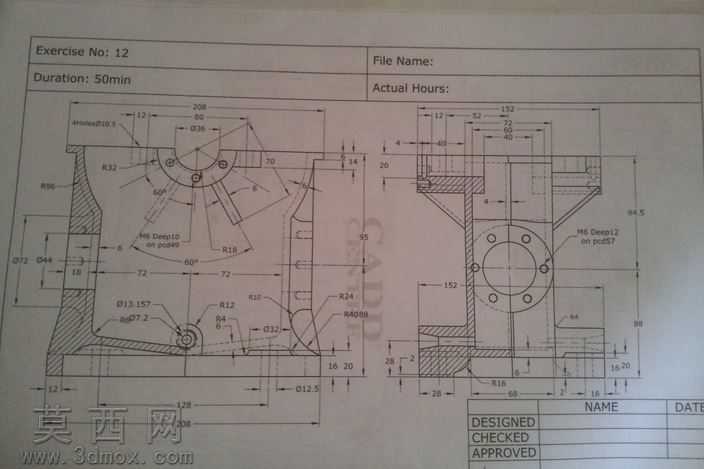

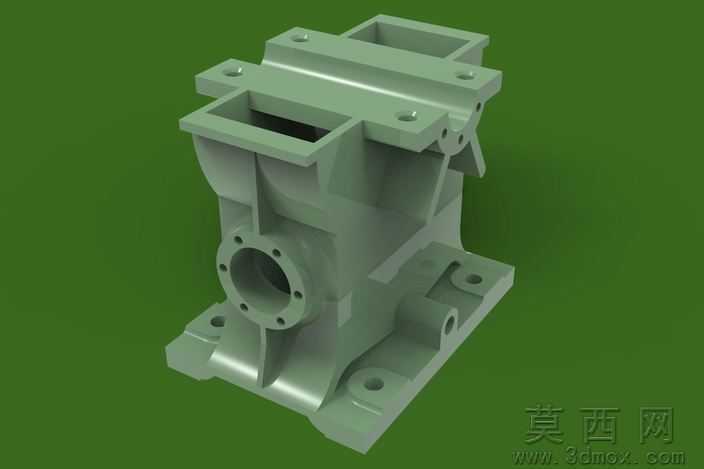

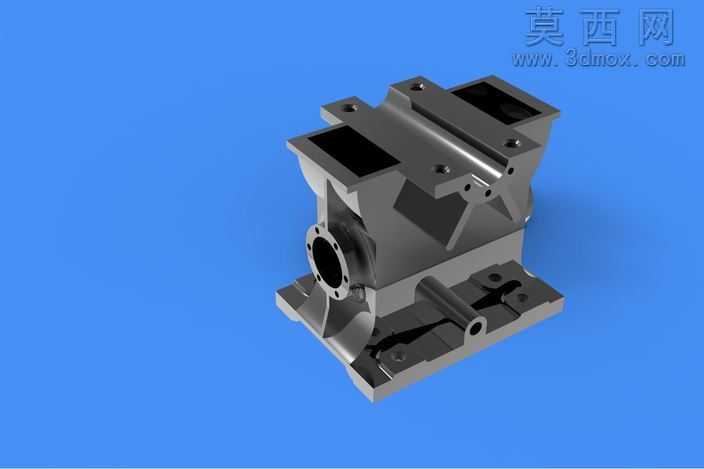

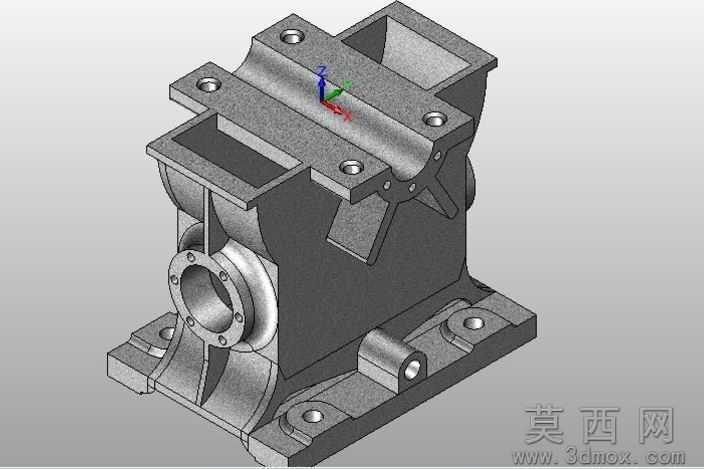

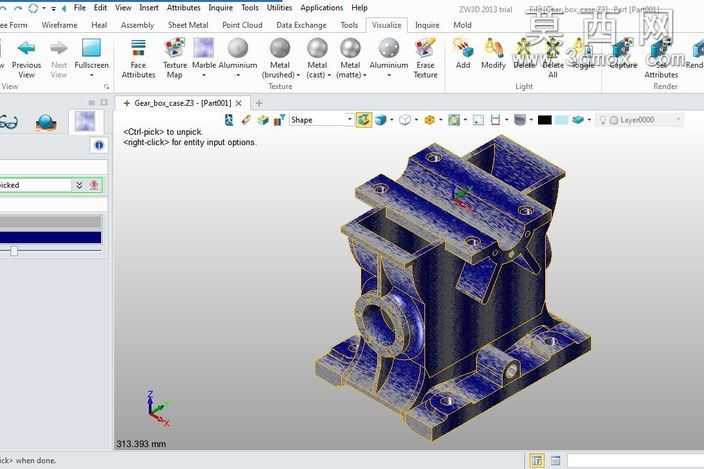

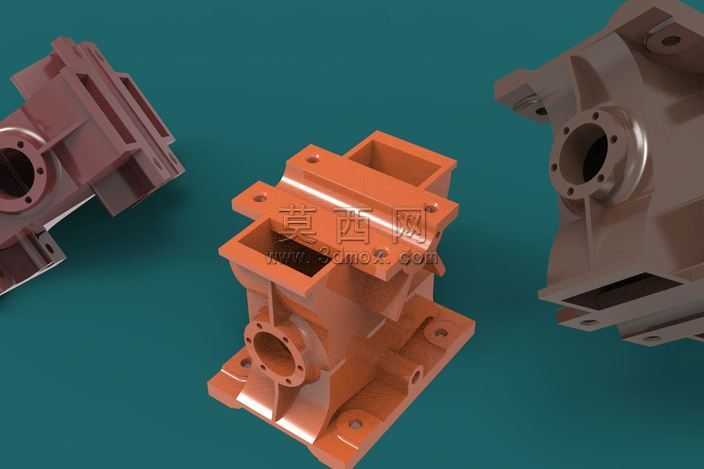

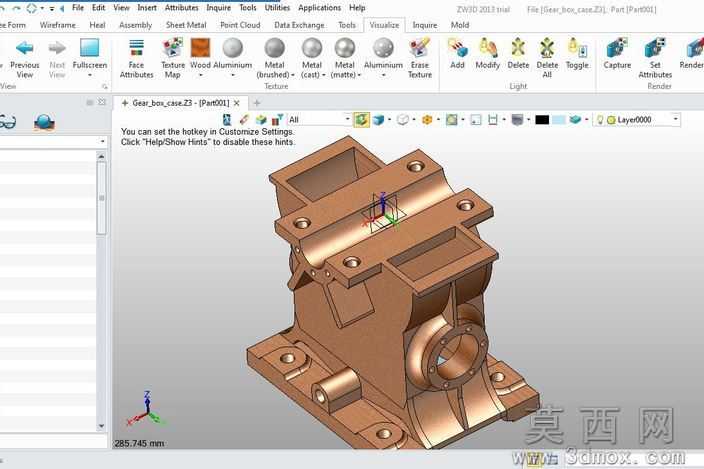

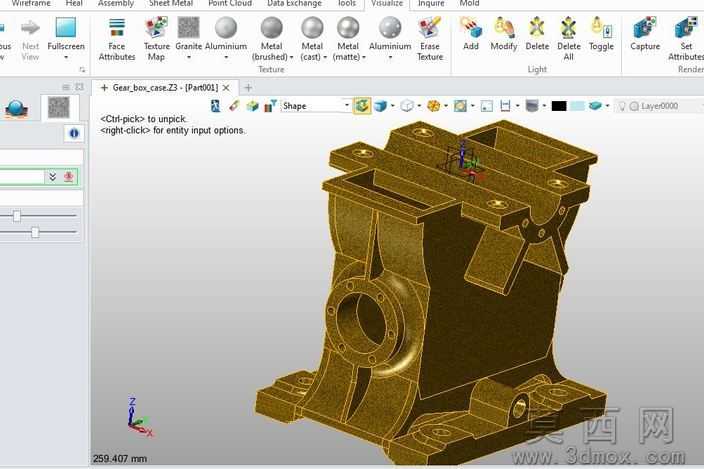

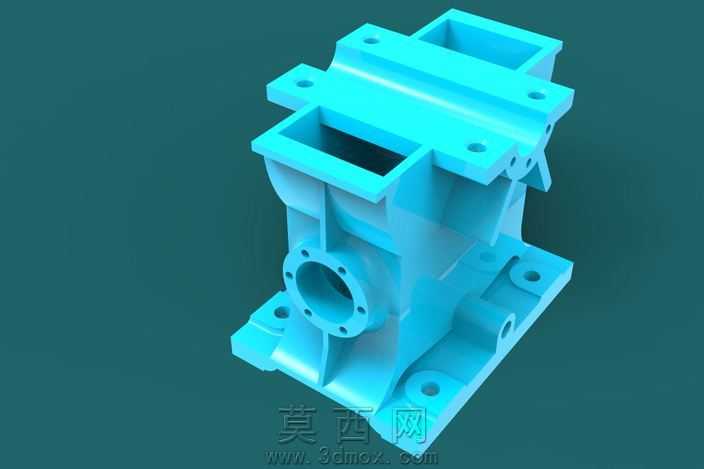

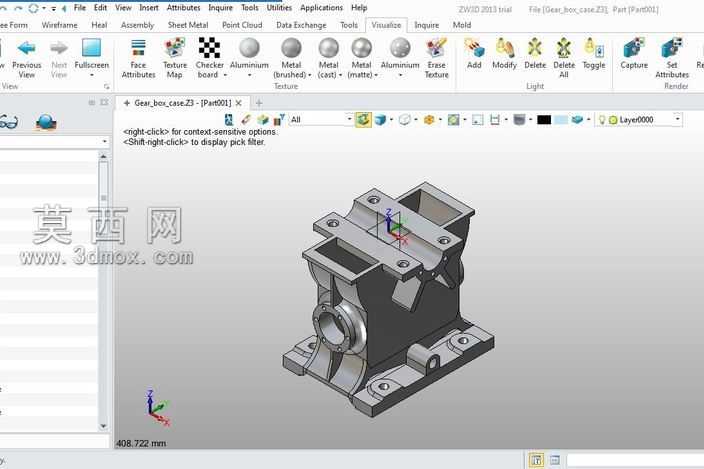

本作品为齿轮箱配套的中盖壳体结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械零件设计的公差配合与装配逻辑，完整还原了齿轮箱盖的全部结构特征。从渲染呈现效果来看，模型采用哑光金属质感材质，模拟铸铁壳体的真实表面质感，搭配深绿色纯色背景突出零件本身的结构轮廓，光影设置采用柔和的漫反射打光，清晰展现各个安装面、孔位、加强筋的立体形态，无过曝或暗部死黑问题，能够直观呈现零件的外观细节。结构设计层面，该齿轮箱盖整体为一体化铸造成型的壳体结构，底部设置带安装孔的固定底座，底座与主体壳体之间布置多道三角形加强筋，提升壳体整体的结构刚性，避免装配后受载产生形变；主体部分设置上下两组对接安装法兰面，法兰面上均匀分布螺栓安装孔，用于与齿轮箱上下箱体完成密封对接；侧面设置带法兰的轴承安装通孔，孔位周边布置一圈螺纹安装孔，用于轴承端盖的固定安装，同时壳体上预留多个减重空腔与工艺孔，在保证结构强度的前提下降低零件整体重量，符合传动部件轻量化的设计需求。设计思路上，该零件围绕齿轮箱的装配密封、传动支撑、固定安装三大核心功能展开，所有安装孔位的位置度、法兰面的平面度、轴承孔的同轴度均按照通用机械零部件的设计规范进行参数约束，建模过程中采用特征树化的建模逻辑，从基础拉伸凸台开始，逐步完成切除、阵列、筋特征、倒角圆角等细节特征的搭建，每一个特征都保留完整的参数化尺寸，可根据实际的齿轮箱规格需求快速调整对应尺寸，适配不同功率、不同传动比的齿轮箱装配需求。模型的圆角过渡处理充分考虑铸造工艺的脱模需求，所有锐边均设置合适的铸造圆角，避免应力集中的同时符合实际生产的工艺要求，各个对接面的加工余量预留也在建模中做了对应体现，能够直接对接后续的工程图生成与数控加工编程环节，兼具设计展示与实际生产参考价值。
