立式曲柄滑块结构空气活塞缸

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894557

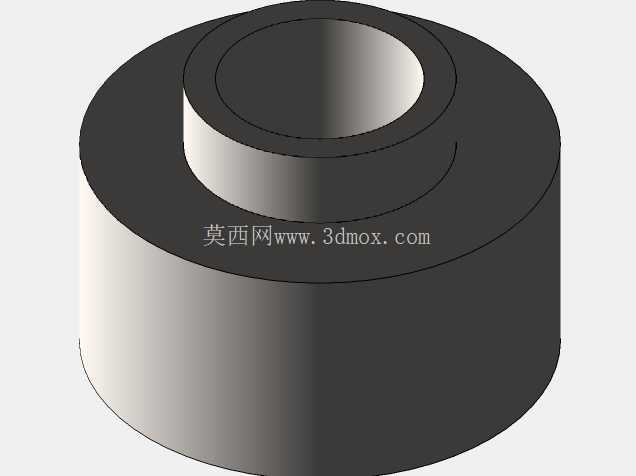

  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸
  • 立式曲柄滑块结构空气活塞缸

  在轻工自动化装配线、小型冲压工位、物料间歇推送机构这类需要短行程高频往复直线输出的场景里,这类集成了曲柄滑块转换结构的空气活塞缸,比常规直连气缸更适配固定行程的循环作业需求,不需要额外搭配行程开关与外部限位结构,就能依靠自身机械结构锁定往复行程,避免了电控行程调整带来的累计误差,在节拍固定的半自动工位上能大幅降低调试与维护成本。

  从实际功能来看,这个组件本质是把压缩空气的压力能,通过活塞的直线运动,配合侧面的曲柄轮结构,实现动力的双向传递——既可以接入压缩空气驱动活塞往复,带动曲柄轮输出定速旋转运动,也可以反过来通过外力驱动曲柄轮,让活塞产生往复压合动作,适配手动小冲床、软质物料压印、线束端子压接这类小负载作业场景,输出力的大小可以通过调整进气压力线性调节,不会出现机械硬传动的过载冲击问题。

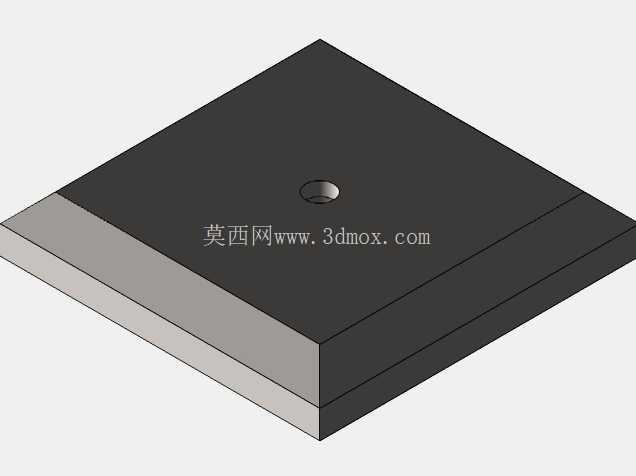

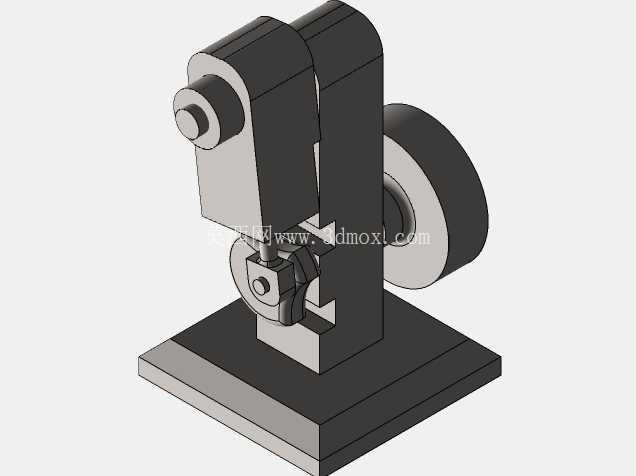

  设计层面上,整个组件采用立式基座安装结构,底部是整块方形安装底板,四个角预留了沉头安装孔位,安装时不需要额外做转接支架,直接通过螺栓就能固定在设备台面或者型材机架上,安装基准面做了铣平处理,平面度控制在0.05mm以内,能保证活塞运动方向和安装面的垂直度,避免长期运行出现偏磨导致的漏气问题。主体的缸体部分采用方形截面结构,相比圆形缸体,侧面加工安装定位槽更方便,和两侧的支撑立板可以通过卡槽定位再加螺栓锁紧,装配时不需要反复调整同轴度,对维修拆装也更友好,更换密封件的时候不需要做复杂的对位校准。

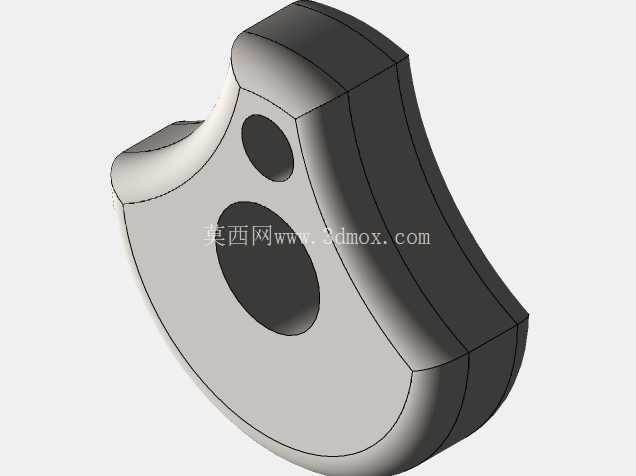

  侧面的曲柄轮和活塞之间通过十字滑块连接,这种结构相比普通连杆结构,能把活塞的直线运动更平顺地转换成曲柄的旋转运动,侧向分力更小,能降低活塞和缸壁之间的磨损,延长密封件的使用寿命。曲柄轮的偏心距直接决定了活塞的工作行程,这个结构的偏心距是固定值,适合行程固定的作业场景,如果需要调整行程,只需要更换不同偏心距的曲柄轮即可,不需要改动缸体和活塞部分的结构,模块化程度比较高。

  从安装边界来看,整个组件的宽度方向尺寸以两侧支撑立板的外侧面为基准,安装时左右两侧需要预留至少20mm的操作空间,方便拆装侧面的曲柄轮固定螺栓;高度方向上,活塞运动到上止点时,顶部的连接轴不会超出立板的上端面,不会和上方的安装结构产生干涉;曲柄轮向外突出的部分,在旋转时的最大回转半径需要在安装时提前预留空间,避免和周边的管线、其他机构产生运动干涉。进气接口设置在缸体的侧面下部,接口方向和安装底板平行,接气管的时候不会因为活塞运动拉扯气管,走线更规整。

  在实际选型适配的时候,这种集成式的活塞缸组件不需要单独设计曲柄滑块转换机构,对于做小型专用设备的结构工程师来说,能直接套用这个结构的安装尺寸,把整个组件作为一个标准执行单元来用,缩短设计周期。结构上所有的受力部件,比如两侧的支撑立板、曲柄轮、连接滑块,都做了等强度设计,立板在曲柄轴安装位置做了局部加厚,能承受活塞往复运动带来的交变载荷,不会长期运行出现立板变形的问题。活塞和缸壁之间的密封采用双唇口密封圈,低压下也能保证密封性能,不会出现慢漏气导致的输出力不足问题,适合0.2-0.8MPa的常规工厂供气压力范围使用。
