AISI1020材质凸台抽壳圆角连接构件

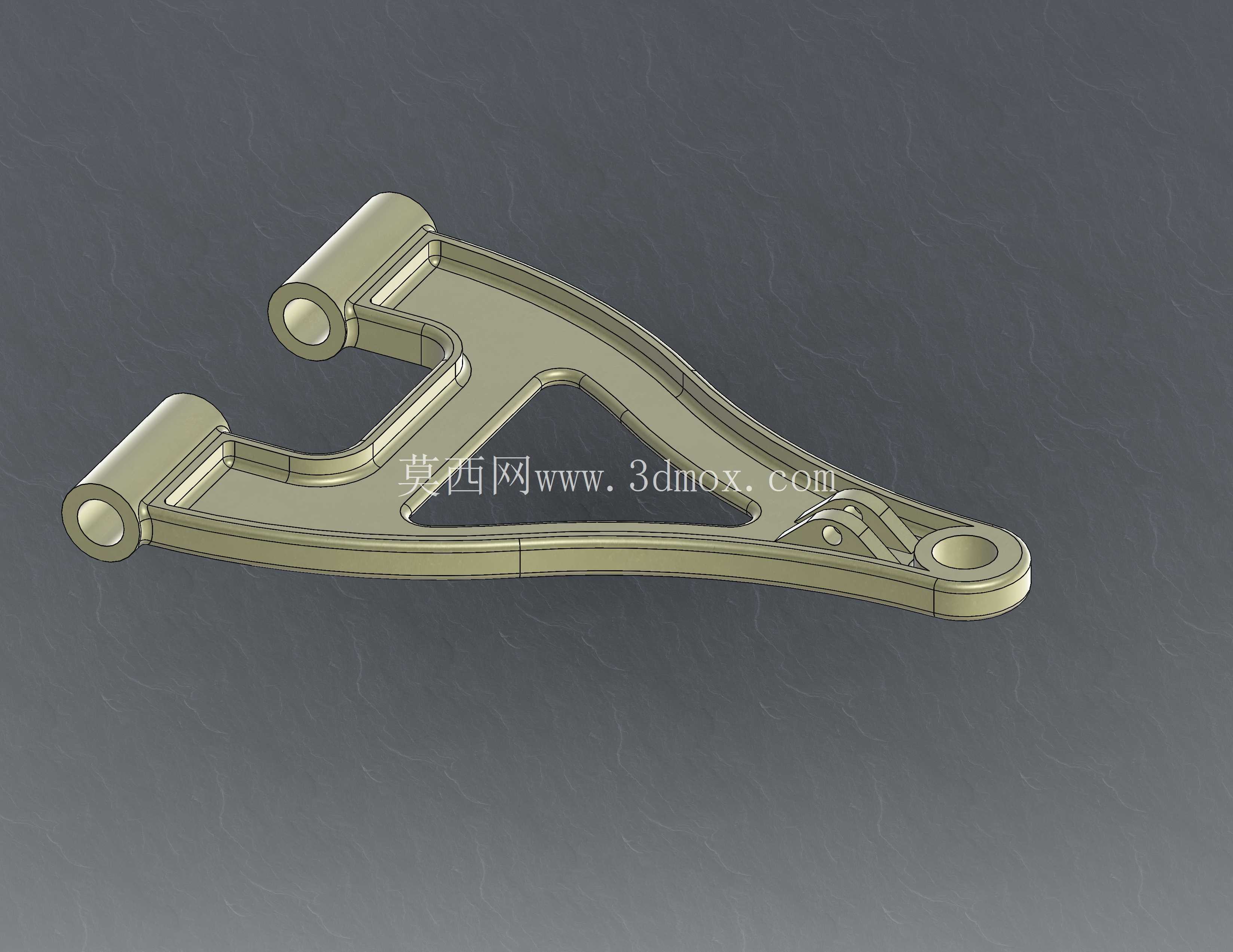

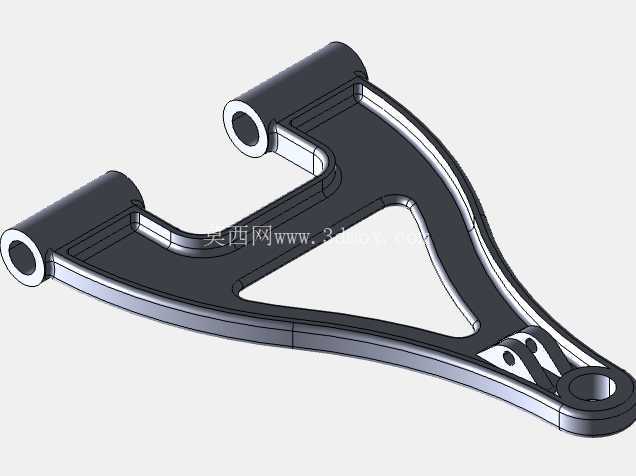

　　该构件采用AISI1020优质碳素结构钢作为设计基材，这类材料凭借适中的碳含量占比，兼顾了结构强度与切削加工性能，在中小载荷传动连接场景中应用十分广泛，常见于轻工机械、输送设备、小型动力传输单元的铰接连接部位，承担载荷传递、运动限位、多部件衔接的核心作用。从结构功能来看，构件一端设置双同轴铰接耳座，耳座内孔为标准圆柱通孔，可适配对应直径的铰接销轴，实现与固定基座的转动连接，耳座外侧做了等厚翻边强化，避免销轴长期往复转动造成的孔口磨损变形；另一端为单孔连接端，孔位周边做了局部增厚处理，用于对接执行端部件，中间的连接臂采用变截面过渡设计，在保证整体抗弯、抗扭截面系数满足载荷要求的前提下，尽可能去除非受力区域的冗余材料，降低构件整体自重。

　　设计过程中，凸台拉伸特征主要用于孔位周边、铰接耳座的局部增厚，这些区域是应力集中的高发位置，通过局部凸台补强可以避免整体加厚带来的材料浪费，同时让应力传递路径更加平顺；抽壳特征针对连接臂的非受力内腔做等厚去除，抽壳壁厚经过受力校核，在满足1.5倍额定载荷下的形变要求基础上，将构件重量控制在合理区间，适配对运动惯量有要求的往复运动场景；全周圆角处理并非单纯的外观优化，所有棱边的圆角半径都经过应力集中系数测算，尤其是截面突变位置的大圆角过渡，能够有效降低交变载荷下的疲劳裂纹萌生概率，延长构件的疲劳使用寿命，同时也能去除加工过程中的锐边毛刺，避免装配过程中划伤操作人员或配套密封件。

　　切割拉伸与镜像特征的组合应用，大幅提升了建模与后续加工的一致性，双铰接耳座采用镜像对称设计，保证两个耳座的同轴度公差控制在设计要求范围内，避免装配时出现销轴卡滞、单侧受力偏载的问题；中间臂身的镂空结构通过切割拉伸成型，镂空区域的轮廓完全顺着主应力迹线走向布置，不会对整体结构强度造成明显削弱，同时还能减少铸造或锻造过程中的材料收缩变形，提升毛坯成型的良品率。从安装边界来看，双铰接耳座的中心距、内孔直径、耳座厚度都遵循通用铰接件的尺寸适配规范，可直接替换同规格的传统铸钢连接构件，不需要对配套基座做额外改造；单端连接孔的孔位公差、端面垂直度都满足精密装配要求，与配套连接件装配后，配合面的贴合度可达85%以上，避免连接螺栓受附加剪切力。

　　实际工况下，这类构件常应用在转速不超过300rpm、额定载荷在构件屈服强度30%以内的铰接传动场景，比如小型输送线的摆臂连接、自动化设备的门体铰接支撑、农用机械的操纵连杆部件，工作过程中能够承受一定的冲击载荷，同时因为材料的焊接性能优异，现场改造时也可根据实际需求在非受力区域焊接附加安装支架，适配不同的现场安装条件。建模过程中对所有配合面都做了公差预留，铰接孔的尺寸公差取H7级，可适配过渡配合的销轴安装，连接端面的表面粗糙度要求控制在Ra3.2，保证连接时的接触刚度；所有圆角的半径都统一为工艺适配值，既满足数控加工时的刀具路径平滑过渡要求，减少加工时的刀具停顿接刀痕，也适配铸造毛坯的拔模斜度要求，降低后续机加工的余量去除量。
