三通式流体管路连接接头结构设计

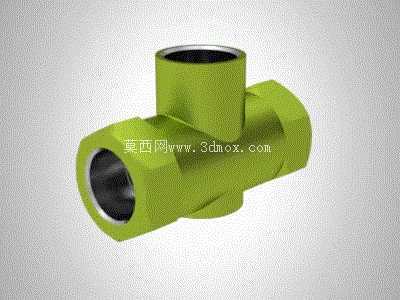

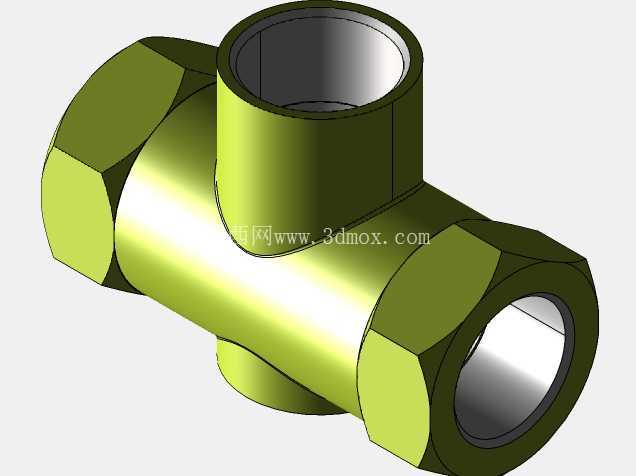

　　从结构设计逻辑来看，这个接头采用等径正交的三向通腔设计，三个接口的内孔直径保持一致，能保证各支路的流体通流截面无突变，避免介质在接头内部因通径变化产生紊流、压损增大的问题，尤其是输送带有一定粘度的液压油或是含微小杂质的循环水时，等径直腔的结构不容易出现介质滞留、杂质沉积的情况，长期使用的维护成本更低。接头的外部结构没有做多余的装饰性造型，三个接口的外端都预留了标准的管螺纹连接段，靠近接口端面的位置设计了六角形的拧装夹持面，现场安装时可以直接用普通活动扳手卡住夹持面完成拧紧操作，不需要定制专用的工装夹具，适配绝大多数管路安装的现场作业条件。这类三通接头在流体输送管路系统里的应用覆盖范围极广，从车间低压气动回路、小型液压站分支油路，到民用给排水支路、化工介质小流量分流管路都能见到它的身影，核心作用是在不额外增加管路转接件的前提下，实现单路流体向两个方向分流，或是将两路流体汇流到单条主管路中，相比用多个弯头加直通件拼接的分流结构，一体成型的三通接头能减少至少两个密封连接点，大幅降低管路系统的泄漏风险点。

　　在安装边界的考量上，这类正交三通的三个接口轴线处于两两垂直的空间位置，安装时需要预留的操作空间比斜通式三通更规整，沿主管路轴线方向的安装长度和同通径直通接头的占用空间差异不大，垂直方向的分支接口高度控制在接口通径的1.2倍左右，不会因为分支结构过度占用管路周边的设备安装空间，在排布密集的阀组、管路架上安装时，不会和相邻的管路元件产生空间干涉。接头的壁厚设计经过了等强度校核，在通腔内壁和外壁的转角位置都做了圆弧过渡处理，没有尖锐的应力集中棱角，当管路内存在流体压力脉动、或是安装时产生轻微的同轴度偏差时，过渡圆弧能分散局部应力，避免接头在长期交变载荷下出现转角位置开裂的问题。

　　接口的密封面采用端面平密封加螺纹辅助密封的组合形式，安装时配合生料带或是组合密封垫圈，就能满足中低压工况下的密封要求，不需要额外加工密封槽，降低了零件本身的加工难度，也减少了现场安装时密封件选型错误带来的泄漏隐患。从实际使用的场景适配性来说，这种结构的三通接头既可以用在固定安装的硬管管路中，也可以配合快插接头转接软管回路，在设备的气动控制支路、冷却循环水支路、润滑油分配支路里，都能直接替换同通径的其他结构三通件，互换性较强。

　　设计时没有采用复杂的异形外部轮廓，整个零件的外表面除了夹持用的六角面和接口螺纹段，其余位置都是规整的柱面结构，不管是采用金属棒料机加工成型，还是采用工程塑料注塑成型，都能简化加工工序，降低零件的生产制造成本，适合批量生产应用。在管路排布设计时，选用这类一体三通接头，还能减少管路装配的零件数量，降低现场装配的工作量，同时减少整个管路系统的潜在泄漏点，提升系统运行的可靠性。
