650cc摩托车双前轮前悬架转向结构设计

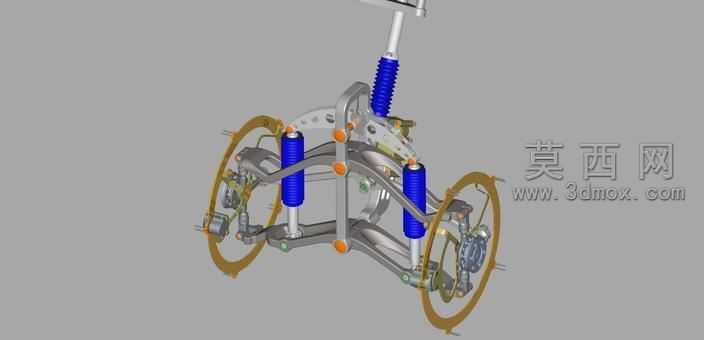

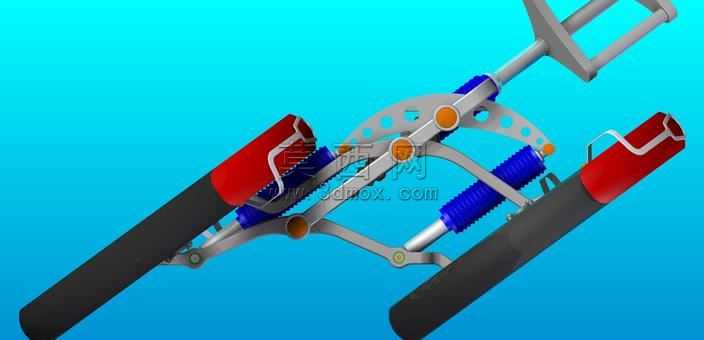

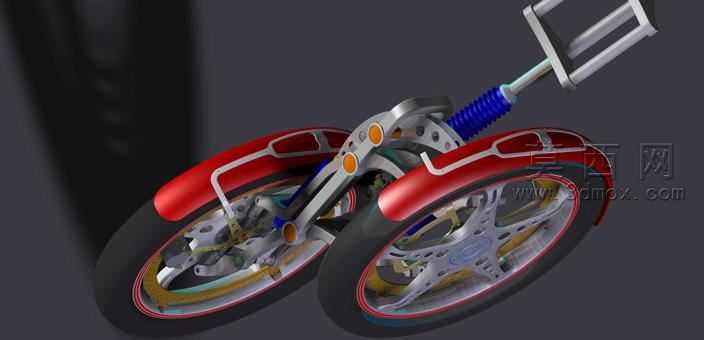

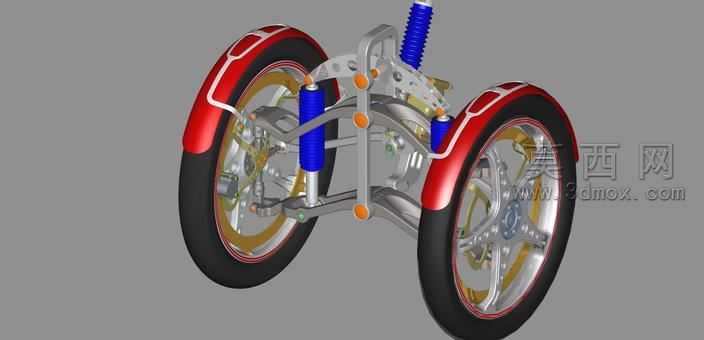

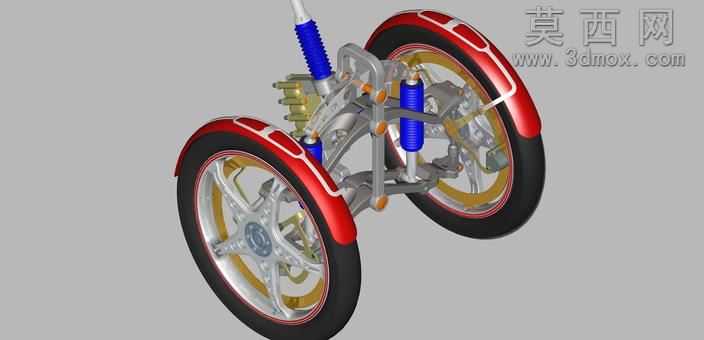

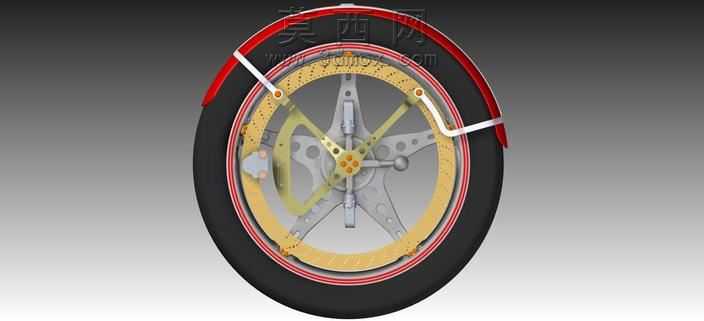

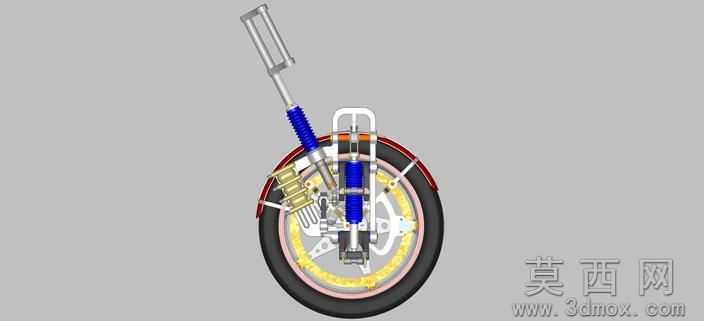

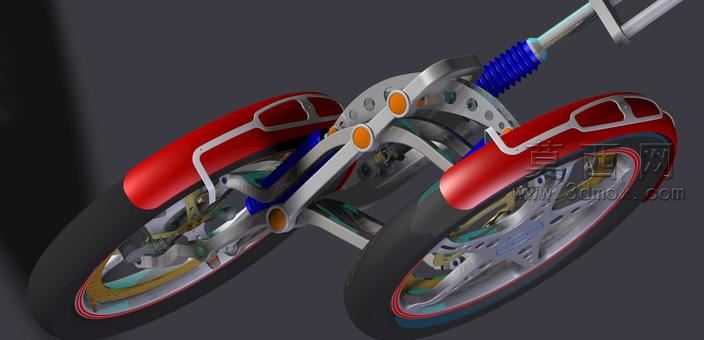

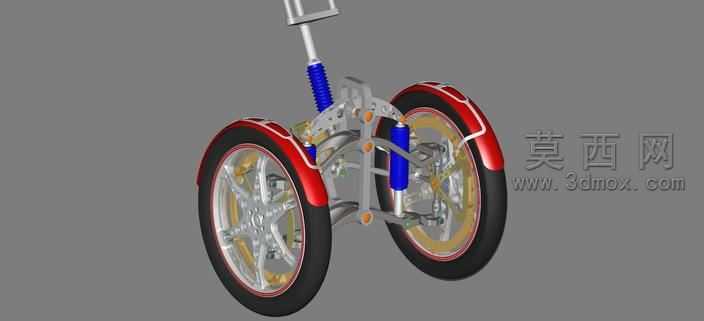

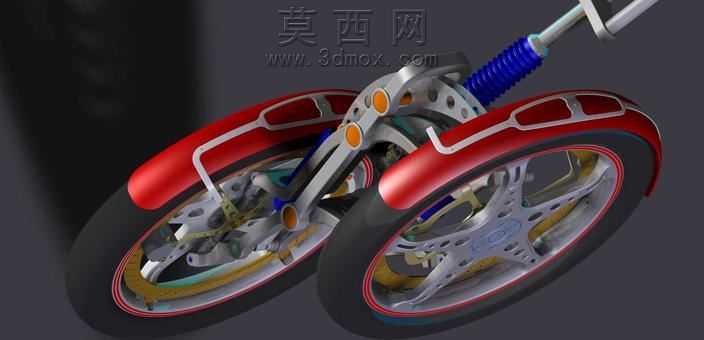

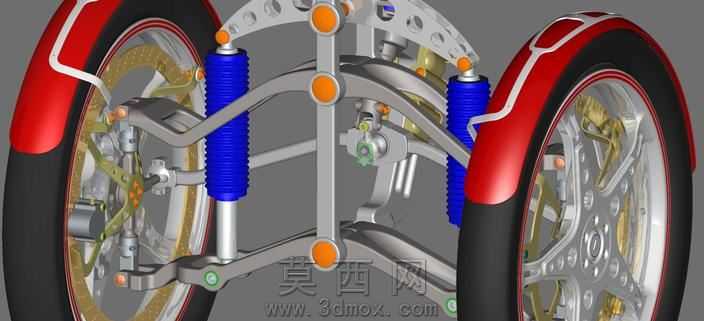

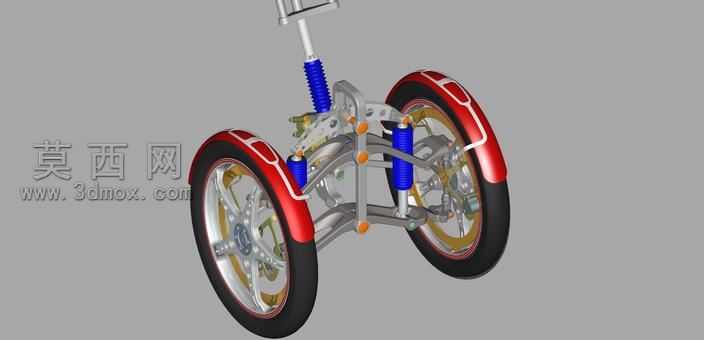

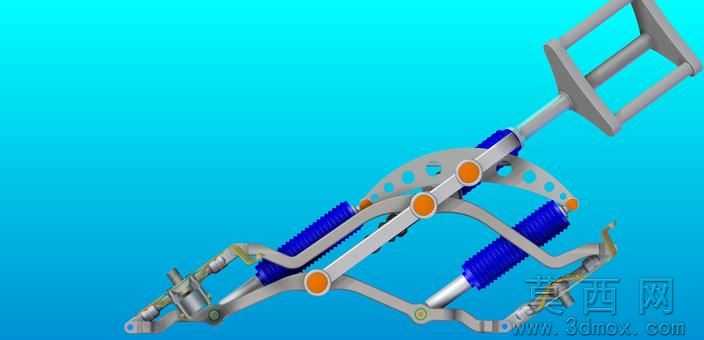

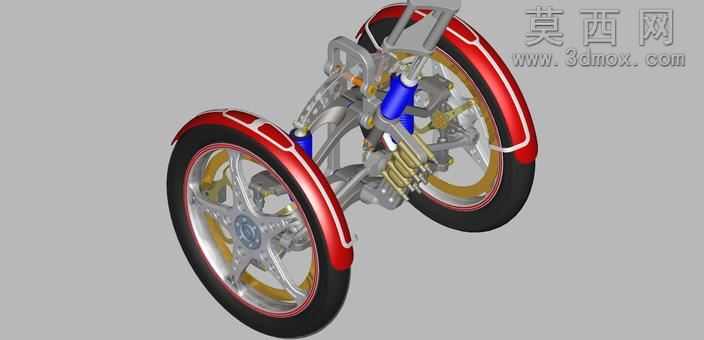

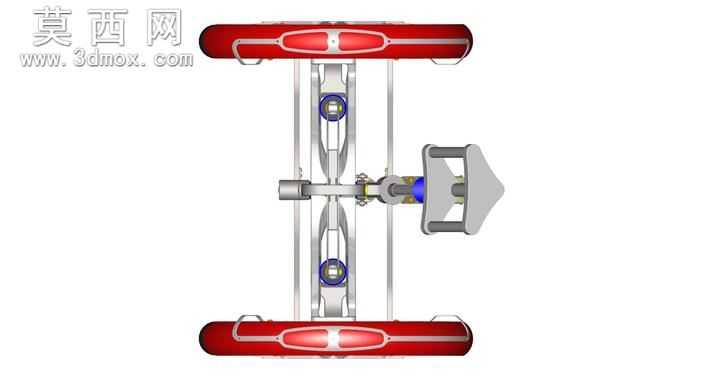

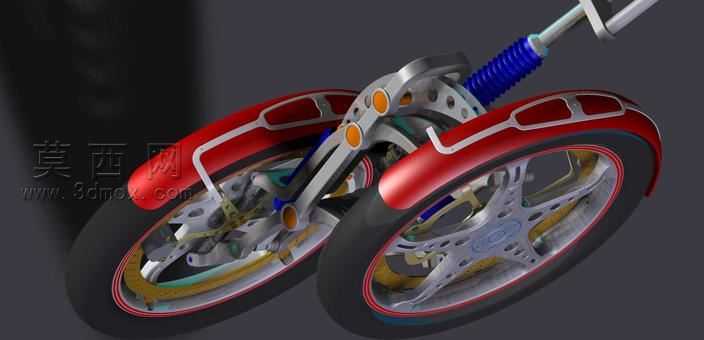

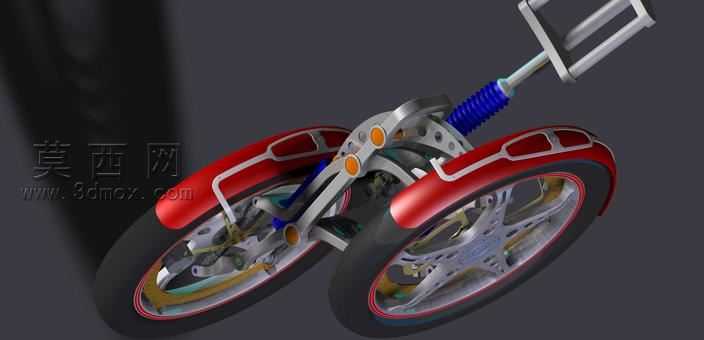

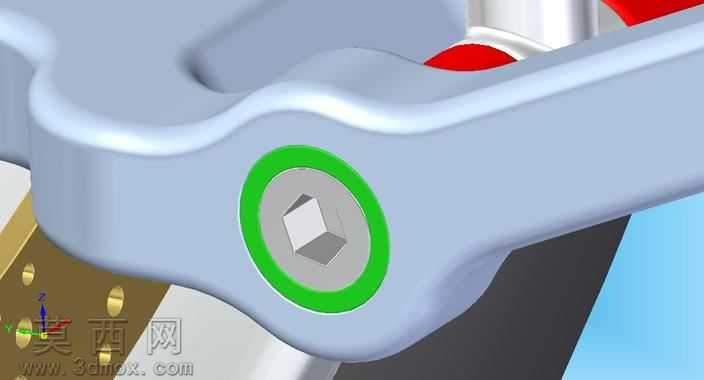

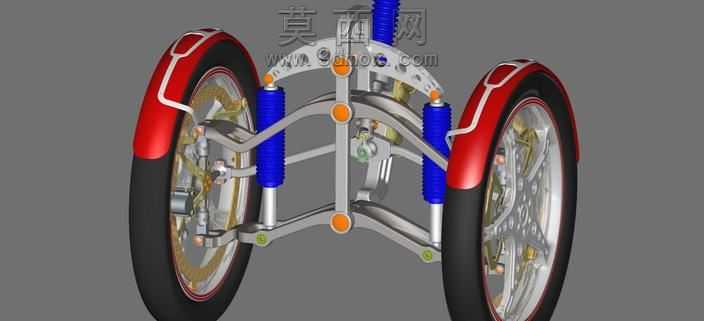

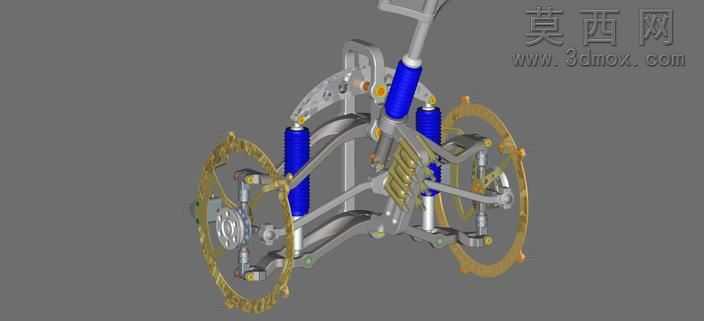

本作品为650cc排量摩托车双前轮前悬架转向系统的三维建模设计，整体围绕倾斜转向功能与独立悬架特性展开搭建，建模过程中严格遵循650毫米轮距的设计参数，还原了双前轮布局下可实现54度倾斜过弯的核心结构特性。建模阶段首先完成左右两侧减震套筒的基础形体构建，上下段分别采用红色与黑色哑光材质区分减震器的储油腔与伸缩套筒部分，内部蓝色螺旋弹簧部件通过螺旋扫描特征完成建模，精准还原弹簧的节距、线径与支撑圈结构，弹簧上下端的固定座通过拉伸与倒角特征完成细节处理，保证装配位置的贴合度。中部的转向连接摇臂组采用多连杆铰接结构设计，每一处连接销轴都单独建模并预留装配间隙，摇臂表面的加强筋结构通过薄壁拉伸与拔模特征实现，还原金属冲压件的结构形态，摇臂上的铰接点位完全匹配双轮同步倾斜的运动轨迹，保证转向过程中两个前轮可以独立完成减震伸缩动作，同时跟随车身完成同步倾斜，兼顾行驶稳定性与过弯灵活性。上部的方向柱连接结构通过回转特征完成建模，与下部摇臂组的连接点位经过运动仿真校验，确保转向行程与倾斜角度不存在结构干涉。两侧前轮的轮辋、轮胎与刹车卡钳安装位都做了对应结构还原，轮胎表面的胎纹通过阵列特征完成细节刻画，轮辋的辐条结构采用曲面建模完成顺滑过渡，保证外观的写实效果。渲染阶段针对不同部件赋予对应材质：金属摇臂与销轴采用抛光铝合金材质，调整反射参数还原金属部件的光泽质感；减震弹簧采用蓝色喷塑金属材质，表面添加细微颗粒质感提升真实度；减震套筒的红色段采用亮面烤漆材质，黑色段采用磨砂橡胶质感的防尘套材质；轮胎采用黑色哑光橡胶材质，调整粗糙度参数还原橡胶的漫反射特性。整体装配过程中所有部件的配合关系都经过干涉检查，确保每一处铰接结构都可以实现对应运动行程，完整呈现了双前轮摩托车前悬架的机械结构原理，还原了设计中兼顾安全稳定性与运动灵活性的核心思路，清晰展示了独立悬架、多连杆转向、双轮同步倾斜的结构逻辑。
