带加强筋多安装孔异形连接支座结构

　　这类带加强筋的异形连接支座，常应用在小型动力传输单元、流体控制组件的安装定位场景中，核心作用是实现两个不同功能部件之间的刚性连接，同时抵消设备运行过程中产生的径向、轴向复合载荷，避免连接部位出现应力集中导致的形变或断裂。从结构设计逻辑来看，主体采用不规则多边形轮廓，是为了适配安装空间内的避让需求——在紧凑的设备腔体内部，周边往往布置有管线、其他功能组件，规则方形或圆形支座会出现干涉问题，因此轮廓边缘做了对应的切角、圆弧过渡处理，在保证结构强度的前提下最大化压缩占用空间。

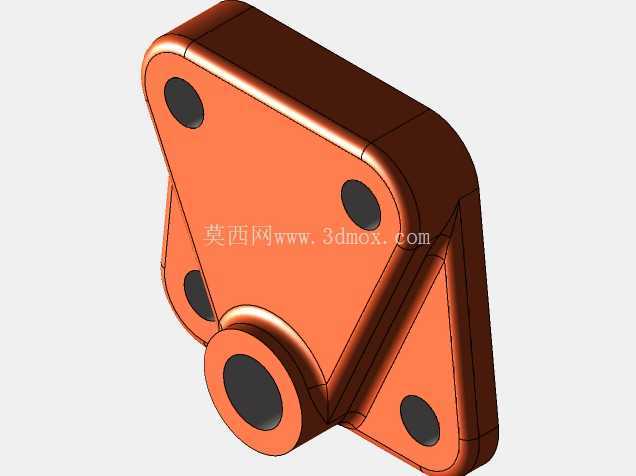

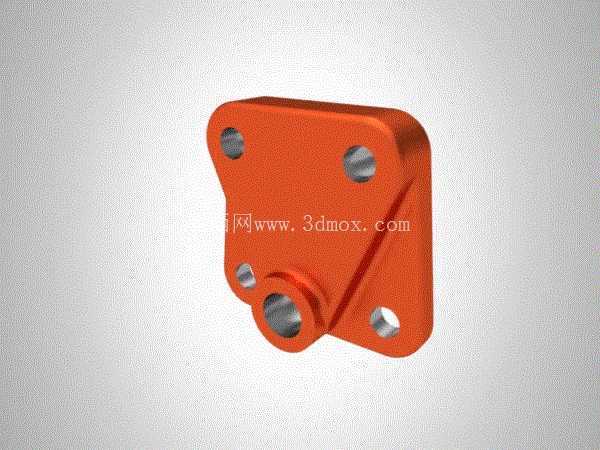

　　支座上共设置四个通孔类安装位，其中三个为等直径光孔，分布在支座的三个角点位置，孔位周边做了局部沉台处理，既可以容纳螺栓头部避免突出干涉，也能增加螺栓连接时的接触面积，降低连接面的压应力，防止长期受载后接触面出现凹陷松动。剩下的一个大直径带凸台的孔位为核心功能孔，凸台向外延伸出一定高度，一方面是为了增加孔的轴向配合长度，提升与配套轴类、衬套类零件的配合精度，减少配合部位的晃动量；另一方面凸台结构可以分散孔位周边的载荷，避免孔壁在受径向力时出现开裂。连接大直径凸台与支座对角安装孔的斜向加强筋，是整个结构的强度核心，这条加强筋的厚度与支座主体壁厚保持一致，走向完全顺着载荷传递路径设计——当核心孔位承受垂直于安装面的弯矩时，载荷会顺着加强筋直接传递到对角的安装孔位，再通过固定螺栓分散到设备基体上，避免支座主体平面出现弯曲形变。

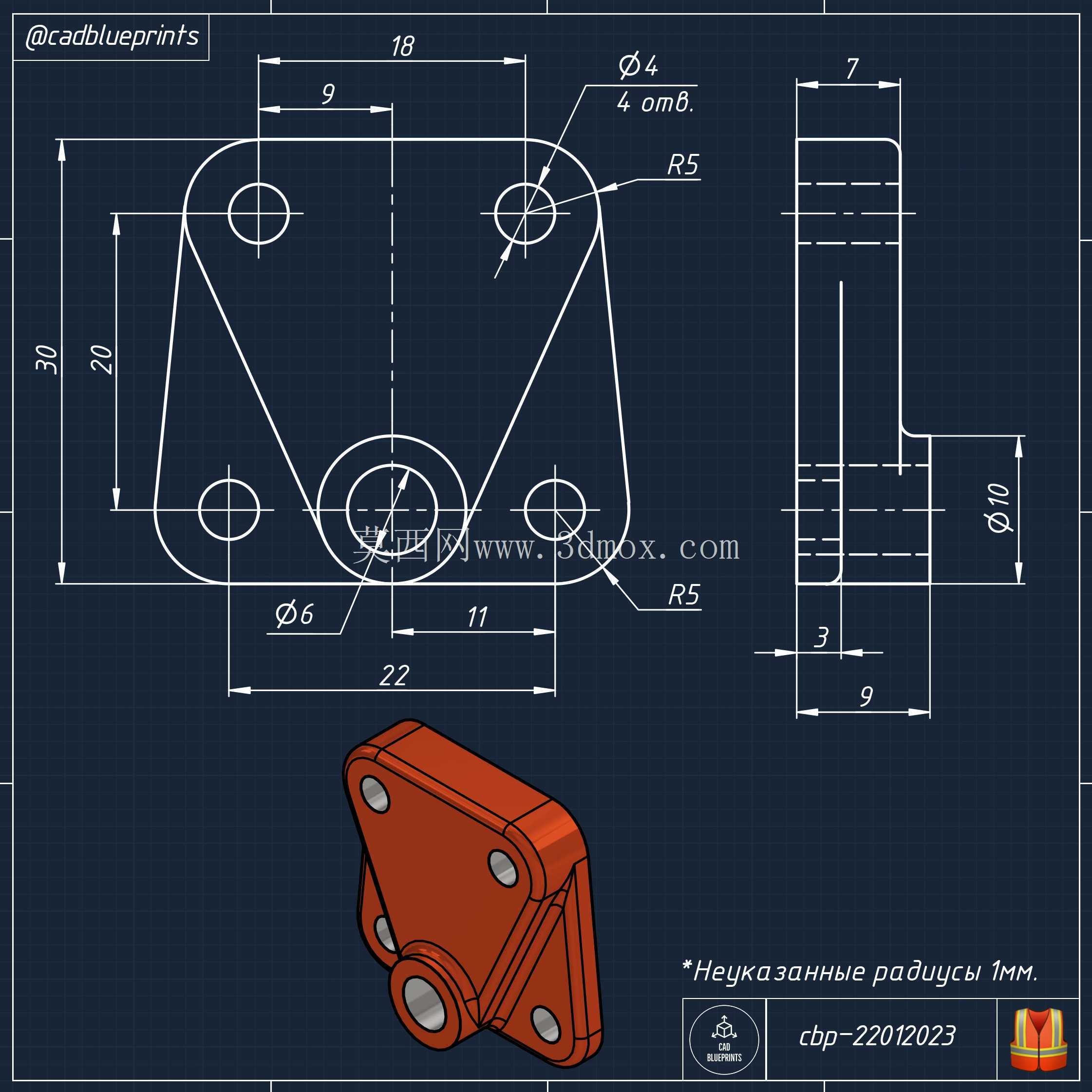

　　从安装边界来看，支座的安装面整体为精加工平面，平面度控制在合理公差范围内，保证安装后与基体的贴合度，避免出现间隙导致的振动异响。所有安装孔的孔位公差按照中等精度装配要求设计，既可以满足常规工业场景的装配需求，也不会因为公差过严提升不必要的加工成本。支座的边角位置全部做了圆角过渡处理，没有尖锐棱角，一方面是加工工艺性的要求，无论是铣削加工还是铸造成型，圆角都能减少应力集中，提升加工良率；另一方面也能避免装配过程中划伤操作人员或周边管线。

　　在实际选型应用中，这类支座可以适配低压流体管路的阀件安装、小型传动机构的轴承座支撑、电气组件的固定支架等多种场景，不需要额外做定制化修改即可直接适配常规的螺栓安装规格。设计过程中需要重点校核的是核心凸台孔与安装面的垂直度，以及加强筋与主体连接位置的圆角强度，如果垂直度超差，会导致配套安装的轴类零件出现别劲问题，加剧运转过程中的磨损；如果加强筋连接位置圆角过小，长期受交变载荷作用下容易在筋根位置出现疲劳裂纹。另外支座的壁厚设计遵循等强度原则，主体壁厚均匀，避免出现壁厚突变导致的加工或成型缺陷，不同壁厚过渡位置都做了平缓的斜面过渡，减少应力集中点。

　　这类零件在建模过程中，需要优先确定核心功能孔的位置与尺寸，再根据安装空间的边界约束确定其余三个安装孔的点位，之后搭建主体轮廓，最后添加加强筋、沉台、圆角等工艺结构，建模时要充分考虑后续加工的工艺性，比如所有孔位的加工方向尽量保持一致，减少装夹次数，提升加工效率。对于需要做轻量化处理的应用场景，还可以在支座非受力的平面区域做减重槽设计，在不影响整体结构强度的前提下降低零件重量，减少材料消耗。
