带防滑竖纹圆形端盖结构设计方案

　　日常做结构设计时，这类带侧边防滑纹的圆形端盖是非常常见的小尺寸塑胶封合零件，很多人觉得小零件不需要花太多精力打磨结构，实际在量产和终端使用环节，这类零件的细节设计直接影响整套设备的装配效率和用户操作手感。先从应用场景说起，这类端盖常见于小型电气接线盒的端口封合、小型储液容器的端口密封、手持设备的电池仓封盖、小型调压阀的端部防护盖，还有部分桌面级小型机电设备的调节旋钮外盖，不同场景下对端盖的结构要求差异不小，但核心的功能逻辑是共通的：一是要实现可靠的封合，不会在设备正常运行、运输过程中意外松脱；二是要给操作人员提供足够的摩擦力，不需要借助额外工具就能徒手完成拆装操作；三是要控制安装边界，不能和周边的其他结构件产生运动干涉。

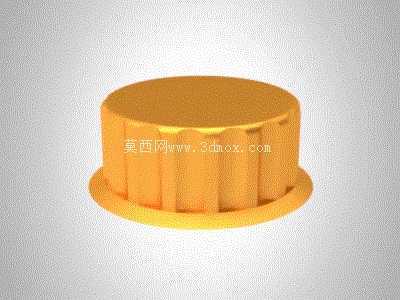

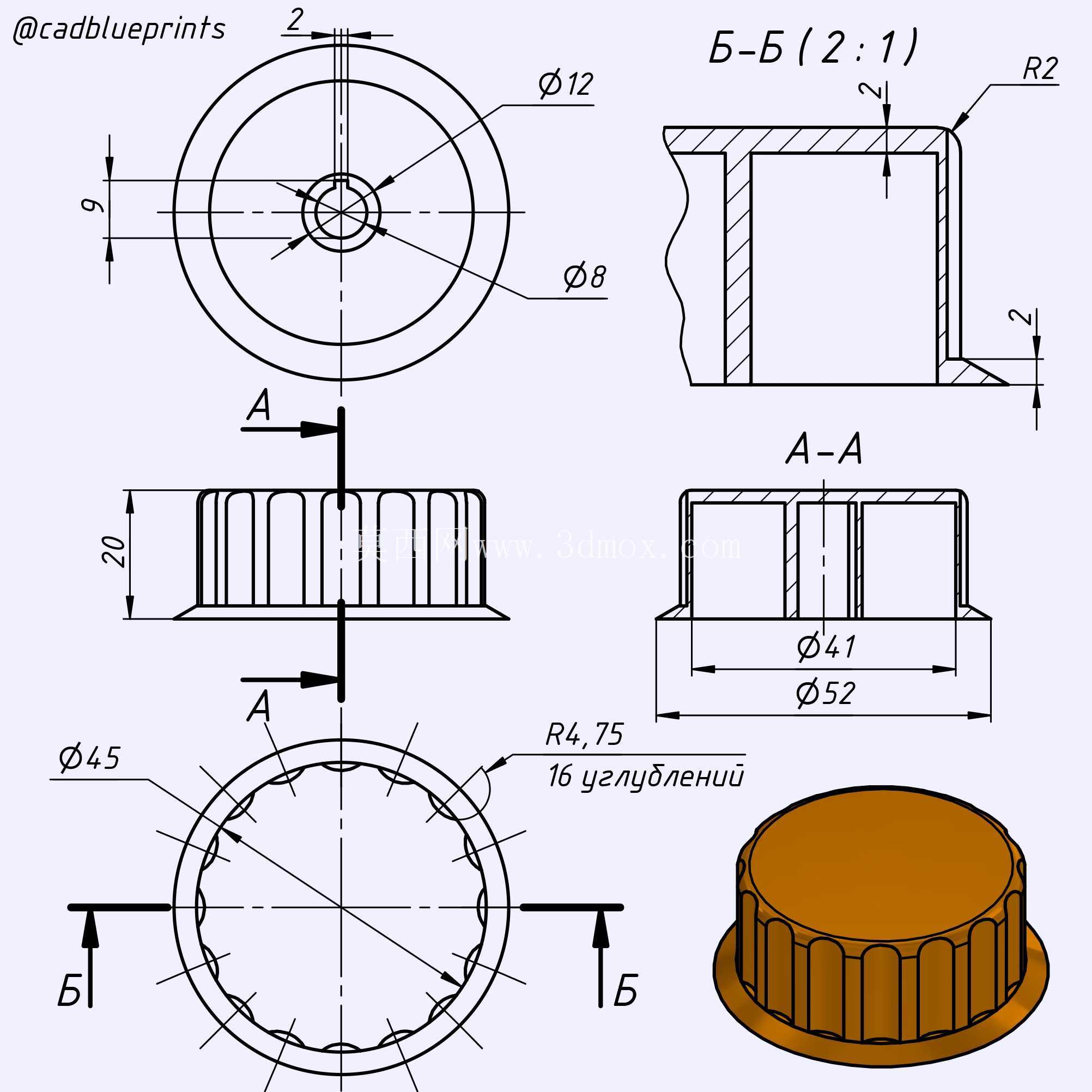

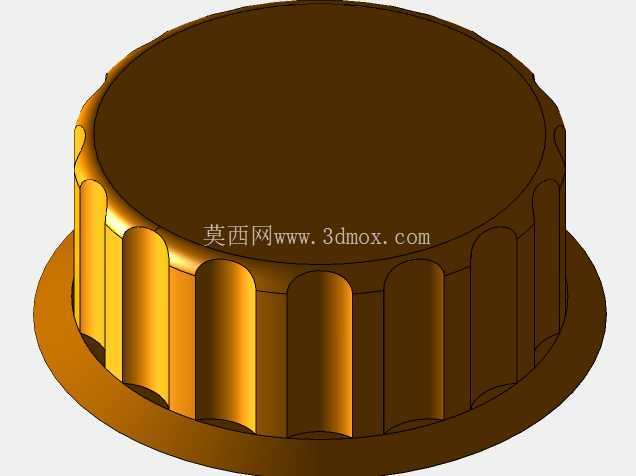

　　从功能特性来看，这个端盖的主体采用圆柱型主体加底部外延法兰边的结构，圆柱主体部分负责和对接的端口实现配合，根据实际使用场景的不同，配合面可以设计成卡扣式、螺纹旋合式或者过盈压入式，侧边均匀分布的竖向防滑棱是整个结构的核心操作特征，这些防滑棱的凸起高度控制在0.8-1.2mm之间，棱边做了R0.3的圆角处理，既保证徒手拧动或者拔插的时候手指和零件表面有足够的静摩擦力，不会因为手上沾有少量油污或者汗液出现打滑，又不会因为棱边过于尖锐划伤操作人员的手指。底部的外延法兰边有两个核心作用，一方面是作为装配到位的限位面，当端盖压装或者旋合到指定位置时，法兰边的下表面会和对接件的端面完全贴合，给装配人员提供明确的到位反馈，避免出现装配不到位导致的密封失效或者连接松动；另一方面法兰边可以遮挡对接端口的配合缝隙，避免外部的灰尘、水渍从配合缝隙进入设备内部，提升整体的防护等级。

　　设计这类零件的时候，首先要确认对接端口的尺寸公差，如果是采用过盈配合的压装结构，端盖配合段的外径要根据塑胶材料的收缩率做适配调整，比如常用的PP材料收缩率在1.5%-2.5%之间，ABS材料收缩率在0.4%-0.8%之间，建模的时候要提前把收缩补偿量算进去，避免量产的时候出现尺寸超差，要么压装太松容易脱落，要么压装太紧装配困难甚至把对接端口撑裂。防滑棱的分布密度也要做合理规划，密度太高的话模具加工的时候细小的棱边容易出现填充不满的问题，量产的时候脱模也容易拉伤棱边表面，密度太低的话防滑效果不足，操作的时候容易打滑，一般来说直径在30-50mm区间的这类端盖，侧边均匀布置18-24条防滑棱是比较合理的区间，既能保证防滑效果，也能降低模具加工和量产脱模的难度。

　　关于外形尺寸和安装边界，这类端盖的总高度一般控制在配合段直径的0.6-0.8倍，太高的话会额外占用设备外部的空间，容易在设备搬运过程中被磕碰导致损坏，太矮的话手指能够接触到的防滑区域面积不足，操作的时候不好发力。法兰边的外延宽度一般控制在2-3mm，太薄的话法兰边的结构强度不足，压装的时候容易出现翘曲变形，无法起到有效的限位和密封作用，太宽的话会占用过多的安装面空间，影响周边其他零件的布局。设计的时候还要注意在端盖的顶面和侧壁的交接处做R1-R1.5的圆角过渡，一方面可以提升零件的结构强度，避免边角处因为应力集中出现开裂，另一方面也能去除尖锐的边角，提升操作的安全性。如果是用于有密封要求的场景，还可以在法兰边的下表面设计一圈宽度1.5mm、深度0.8mm的密封槽，用来装配O型密封圈，进一步提升封合位置的防水防尘能力，设计密封槽的时候要注意槽的边角做圆角处理，避免密封圈装配的时候被尖锐的边角割损，影响密封寿命。

　　另外在建模阶段就要考虑后续的模具加工可行性，这类圆形端盖一般采用直身脱模的结构，所有的侧壁结构都要做合理的脱模斜度，一般脱模斜度控制在1°-1.5°之间，防滑棱的位置也要顺着脱模方向做斜度处理，避免出现倒扣结构，否则会增加模具的抽芯结构，大幅提升模具的加工成本，量产的时候也容易出现脱模卡滞的问题，提升不良率。如果端盖需要做表面标识，比如操作方向的箭头、开关标识，在建模的时候就要把标识的位置预留出来，标识的凸起高度控制在0.2mm左右，既保证标识清晰可辨，又不会影响脱模和零件的整体外观。
