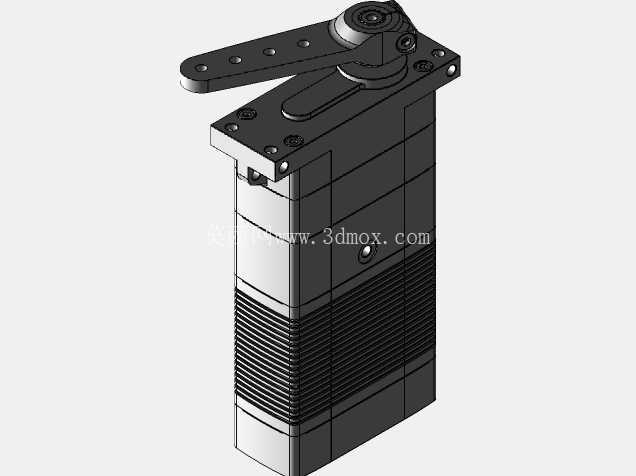

Volz DA30工业级舵机结构三维建模

　　这款舵机的三维建模完全围绕实际装机需求展开，在做结构还原的时候最先敲定的是安装法兰的孔位分布，毕竟这类执行器在无人机舵面控制、小型工业自动化工位的摆动驱动场景里，安装互换性是选型时的第一优先级，四个安装孔的中心距、沉孔深度都严格匹配同规格产品的通用安装边界，不需要额外做转接件就能直接替换原有同扭矩等级的执行器。从功能特性上看，这款舵机采用全金属减速组布局，建模的时候特意把每一级直齿减速的啮合间隙、轴承配合位的公差带都做了还原，输出轴采用双轴承支撑结构，在承受侧向负载的时候不会出现输出轴偏摆的问题，这一点在航空类应用场景里尤其重要——无人机舵面在高速气流下会给舵机输出端带来持续的交变侧向载荷，如果支撑结构刚度不足，很容易出现舵面颤振，直接影响飞行控制精度。

　　建模过程中没有刻意做外观的美化修饰，所有的结构细节都对应实际生产的工艺要求：外壳的散热筋高度、间距是按照连续工作时的热散逸需求设计的，既不会因为筋条过密增加注塑或者机加工的难度，也能保证满负载运行时内部电机、驱动板的热量能快速传导到外壳散出；输出摇臂的安装孔位做了等距分布，适配不同长度的连杆安装需求，摇臂和输出轴的配合采用D型轴定位，完全消除传动间隙，避免控制过程中出现空程。

　　在做内部结构的层级划分时，特意把驱动腔、减速腔、输出端的密封槽结构都做了独立的实体拆分，方便后续做有限元分析的时候直接赋予不同的材料属性：外壳部分采用高强度玻纤增强尼龙材质的参数，减速齿轮采用合金钢渗碳淬火的材料参数，输出轴采用不锈钢的材料参数，不管是做整机的模态分析还是负载下的形变仿真，都能直接调用模型不需要额外做结构修补。安装边界的尺寸设定上，整体的截面尺寸、总长度都控制在小型无人机设备舱、紧凑自动化工位的预留空间范围内，侧边的出线槽位置做了圆角过渡，避免装机的时候线束被外壳棱角磨破绝缘层，出线方向可以根据实际安装需求调整，不会和周边的结构件产生干涉。

　　从实际用途出发，这款舵机除了适配固定翼无人机的副翼、升降舵、方向舵控制，还能用到小型自动化设备的工位摆动、阀门的开度控制、云台的俯仰角度调节场景里，建模的时候特意预留了电位器或者磁编码器的安装位，对应不同控制精度需求的选型版本，不管是开环控制的低成本版本还是带位置闭环的高精度版本，都能基于这个基础模型做快速的结构调整，不需要重新搭建整体框架。在处理外壳的拼接结构时，把上下壳的止口配合位、螺丝柱的深度都做了符合工程实际的设计，止口的配合间隙控制在0.1mm以内，既可以保证装配的时候能顺利扣合，也能起到一定的防尘作用，螺丝柱的深度不超过外壳壁厚的三倍，避免锁螺丝的时候出现螺丝柱开裂的问题。输出端的密封槽适配O型密封圈，在户外使用的场景下可以阻挡雨水、沙尘进入减速腔，延长设备的无故障运行时间，这一点对于在复杂环境下作业的工业无人机、户外自动化设备来说是非常关键的设计点。
