小型舵机式伺服执行机构三维结构

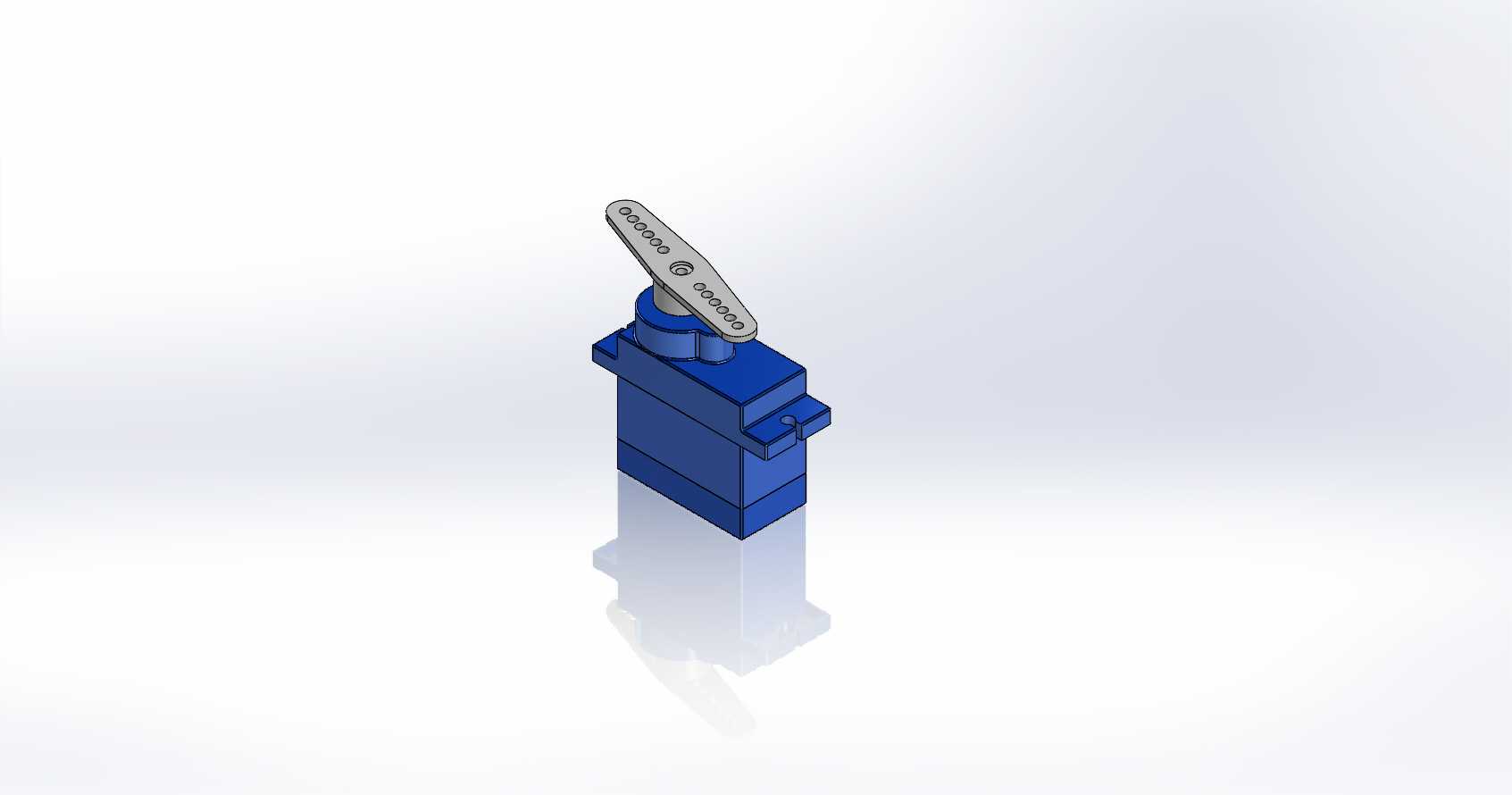

　　在桌面级小型自动化设备、航模舵面控制、教学演示实验台、小型机械臂关节驱动这类对安装空间有严格限制的场景里，这类带摆臂输出的小型伺服执行机构是非常常用的动力元件，它不需要额外搭建复杂的减速传动链，集成度高，接线简单，很适合快速搭建原型验证结构。从结构设计来看，这个执行器采用方形塑壳主体搭配顶部金属输出轴的布局，输出端预装了一字型金属摆臂，摆臂上预留了多组等距安装孔位，方便不同行程需求下的连杆铰接，不需要二次加工摆臂就能适配多数连杆传动的安装需求。壳体侧面设计有凸起的安装定位耳，耳上预留标准安装孔，安装时可以直接通过螺栓固定在设备安装基板上，不需要额外设计定制安装支架，能有效减少结构设计的额外工作量。

　　这类伺服执行器的核心功能是实现输出轴的精确角度位置控制，内部集成了减速齿轮组、位置检测元件以及驱动电路接口，外部控制器只需要发送标准的脉冲控制信号，就能驱动输出轴转到指定角度，同时内部的位置反馈元件会实时回传当前轴的位置信号，形成闭环控制，避免负载变化导致的角度偏移，控制精度可以满足多数小型自动化机构的动作需求。在实际选型应用时，首先要确认输出摆臂的回转边界，这个结构的摆臂长度在设计时已经做了优化，在0-180度常规回转范围内不会和壳体本身产生干涉，安装时要注意在摆臂的运动轨迹范围内预留足够的安全空间，避免周边的线束、结构件挡住摆臂运动路径，导致舵机堵转烧毁。壳体的方形外形尺寸规整，在三维布局时可以直接按照长方体做初步占位，后期再细化安装孔和出线结构，能大幅提高建模效率。输出轴采用金属嵌件设计，和塑料壳体之间做了定位台阶，能承受一定的径向负载，满足小型连杆机构的推拉受力需求，不会因为长期往复转动出现轴孔磨损松旷的问题。在做结构装配设计时，要注意输出轴和摆臂的连接是采用花键配合，摆臂安装时要对准零位标记，避免装配后出现控制角度范围偏移的问题，很多新手在做这类结构装配时容易忽略零位对齐，导致后续调试时出现一侧角度达不到设计行程、另一侧超程堵转的问题。

　　这类伺服执行器的出线端一般布置在壳体尾部，布线时要预留足够的线长余量，避免摆臂往复转动时拉扯线缆，同时要注意线缆不要贴在壳体表面，长期运行时壳体因为驱动电机会产生一定温升，长期贴近线缆会加速线缆外皮老化。从设计思路上看，这类结构走的是高集成度的路线，把原本需要分开设计的电机、减速器、位置传感器、驱动接口都集成在一个紧凑的壳体内，对于结构工程师来说，不需要单独设计减速箱、传感器安装位，只需要做好安装接口和运动空间预留即可，能大幅缩短小型设备的开发周期。在做三维建模复刻这类结构时，要重点关注几个关键尺寸：输出轴的中心高度，这个尺寸直接决定了摆臂和连杆的铰接点高度，是整个传动链的尺寸基准；安装孔的孔距和孔径，这个尺寸如果出错，会导致实际装配时无法固定到基板上；摆臂的安装孔位间距，这个尺寸直接关系到连杆传动的行程计算，孔距偏差会导致最终执行端的动作行程达不到设计要求。另外还要注意壳体的分型线位置，在做外观渲染或者工程图输出时，分型线的位置要和实际产品一致，避免出现结构常识错误。

　　在实际应用场景里，这类小伺服除了常见的航模舵面控制，还大量用在小型自动化设备的料仓挡料机构、自动门锁的锁舌驱动、教学机器人的关节驱动、3D打印机的自动调平机构上，不同场景下对输出扭矩和回转速度的要求不同，但安装接口尺寸很多是通用的，做模块化设备设计时，可以直接预留通用安装位，后续根据负载需求更换不同参数的同尺寸伺服即可，不需要修改整体结构。设计这类伺服的安装结构时，尽量不要把安装位设计成完全封闭的腔体，要预留一定的散热空间，虽然这类小伺服的功耗不高，但长期带负载运行时还是会产生热量，封闭空间会导致热量累积，加速内部元件老化。另外，摆臂和连杆的铰接点要尽量采用间隙配合，避免铰接处卡滞导致伺服负载过大，很多现场调试出现的伺服烧毁问题，都不是伺服本身质量问题，而是传动结构卡滞导致的长期堵转。在做运动仿真时，要给摆臂的运动范围设置硬限位，和伺服本身的实际回转角度范围匹配，不要做超程的运动仿真，避免误导后续的结构设计。
