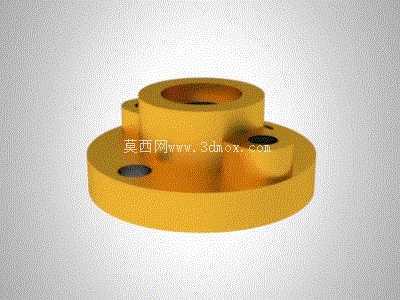

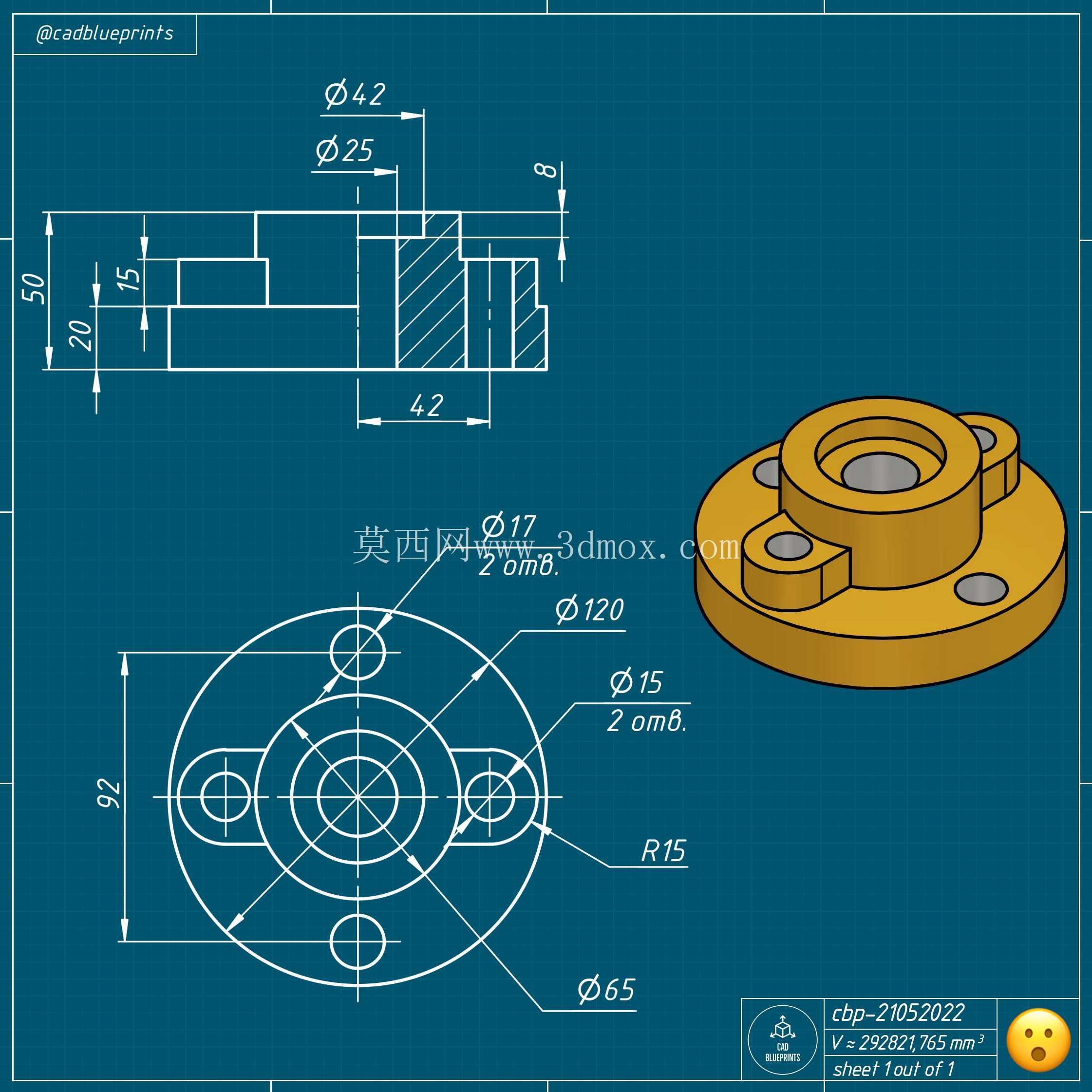

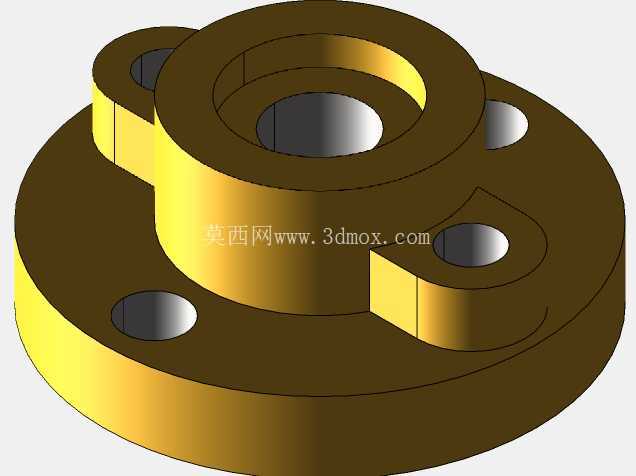

这类带中心凸台的盘类连接基座,在中小型机电设备的动力传递、部件定位场景中应用十分广泛,常见于小型电机输出端与负载的过渡连接、气动执行元件的端部安装座、低压配电设备内部的绝缘支撑定位结构,也可作为精密传动机构中轴系的端部限位基座使用。从结构功能来看,下部的大直径圆盘是整个零件的安装基准面,盘面均匀分布的多个沉孔,用于穿设紧固件将基座整体固定在设备的安装面板或者机架立面上,沉孔的设计可以让螺栓头部完全没入盘面以下,避免安装后突出的螺栓头干涉上方配合零件的装配,也能减少设备运行过程中外部杂物勾挂、磕碰螺栓的风险。中心位置向上凸起的筒状结构是核心的定位配合部位,内孔为精加工的基准孔,主要用于与穿过的轴类零件形成间隙配合或者过渡配合,既可以为轴端提供径向支撑,限制轴系的径向窜动,也能保证配合零件与基座的同轴度,避免动力传递过程中出现偏心带来的振动、磨损问题。凸台侧面分布的小型凸台与小孔结构,主要用于安装定位销、紧定螺钉或者小型传感器支架,部分场景下也可作为润滑油路的预留通口,满足不同装配场景下的附加功能需求。
在设计这类零件时,首先要确定中心内孔的尺寸公差与形位公差,根据配合轴的直径选择合适的配合等级,如果是用于旋转轴的支撑场景,内孔的圆柱度、与下端安装面的垂直度需要控制在IT7级精度以内,避免装配后轴系出现偏斜;如果是用于静态的绝缘支撑场景,公差可适当放宽至IT9级,降低加工成本。下部圆盘的外径尺寸需要根据安装空间的边界来确定,要保证盘面上的安装孔中心距大于紧固件的最小安装间距,预留足够的扳手操作空间,避免安装时相邻螺栓出现干涉。中心凸台的高度需要结合配合零件的轴向定位尺寸来确定,既要保证配合长度足够提供稳定的支撑力,避免配合过短导致轴端受力后出现翘曲,也不能过高导致整体结构冗余,增加不必要的材料成本与安装空间占用。
盘面安装孔的数量与分布角度,需要根据基座承受的载荷大小来计算,若用于传递扭矩的连接场景,建议采用4个以上均布的安装孔,保证载荷均匀分布在每个紧固件上,避免单个螺栓受力过大出现断裂;若仅用于静态支撑场景,3个均布孔即可满足定位固定需求。从安装边界来看,这类盘类基座安装时,下端面需要与安装基面完全贴合,因此设计时要保证下端面的平面度要求,必要时可在盘面背面设计浅凹槽,减少加工面的面积,降低平面加工的难度,同时也能避免安装基面存在微小凸起时,导致基座安装不稳出现倾斜。中心凸台的外圆直径要小于下部圆盘的外径,形成的台阶面可以作为配合零件的轴向定位面,装配时配合零件抵靠在该台阶面上,即可确定轴向安装位置,减少装配时的尺寸调整工作量。
这类零件的建模过程中,需要优先建立下端安装面的基准平面,以此为基础拉伸生成下部圆盘基体,再在圆盘中心位置同轴拉伸生成中心凸台结构,之后按照分布角度阵列生成盘面上的安装沉孔,最后处理侧面的小型凸台与小孔特征,建模时要注意所有孔位的拔模角度设置,若采用铸造或者注塑工艺生产,外壁与内孔都要预留合适的拔模斜度,方便后续脱模;若采用金属切削加工生产,则要在孔位边缘预留合适的倒角,去除加工毛刺,也方便装配时引导紧固件或者轴类零件顺利导入。实际应用中,这类基座的材质选择也需要结合使用场景确定,用于传动连接场景时多选用45号钢或者铝合金材质,保证足够的结构强度;用于电气设备内部绝缘支撑场景时,多选用电木或者工程塑料材质,满足绝缘性能要求。
