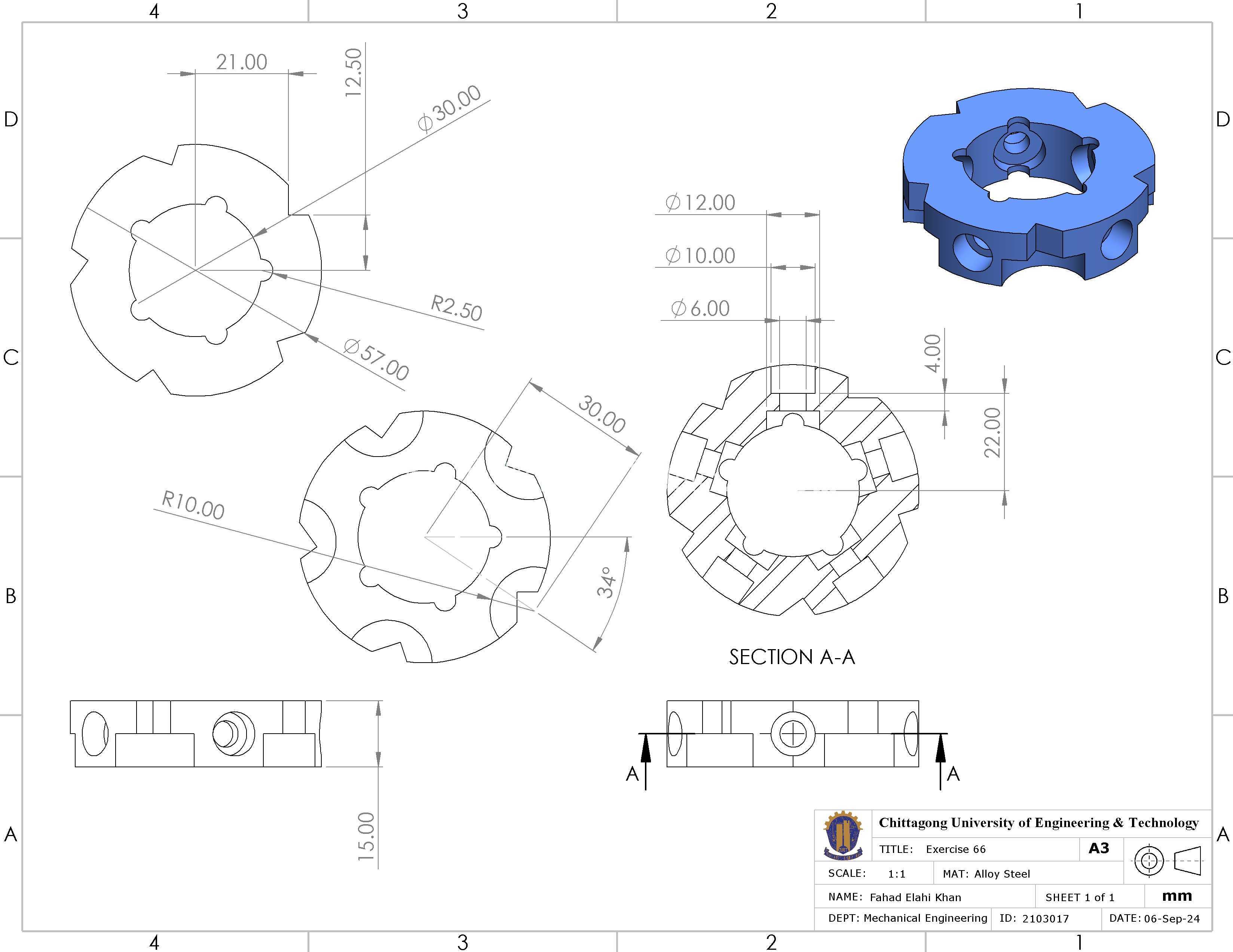

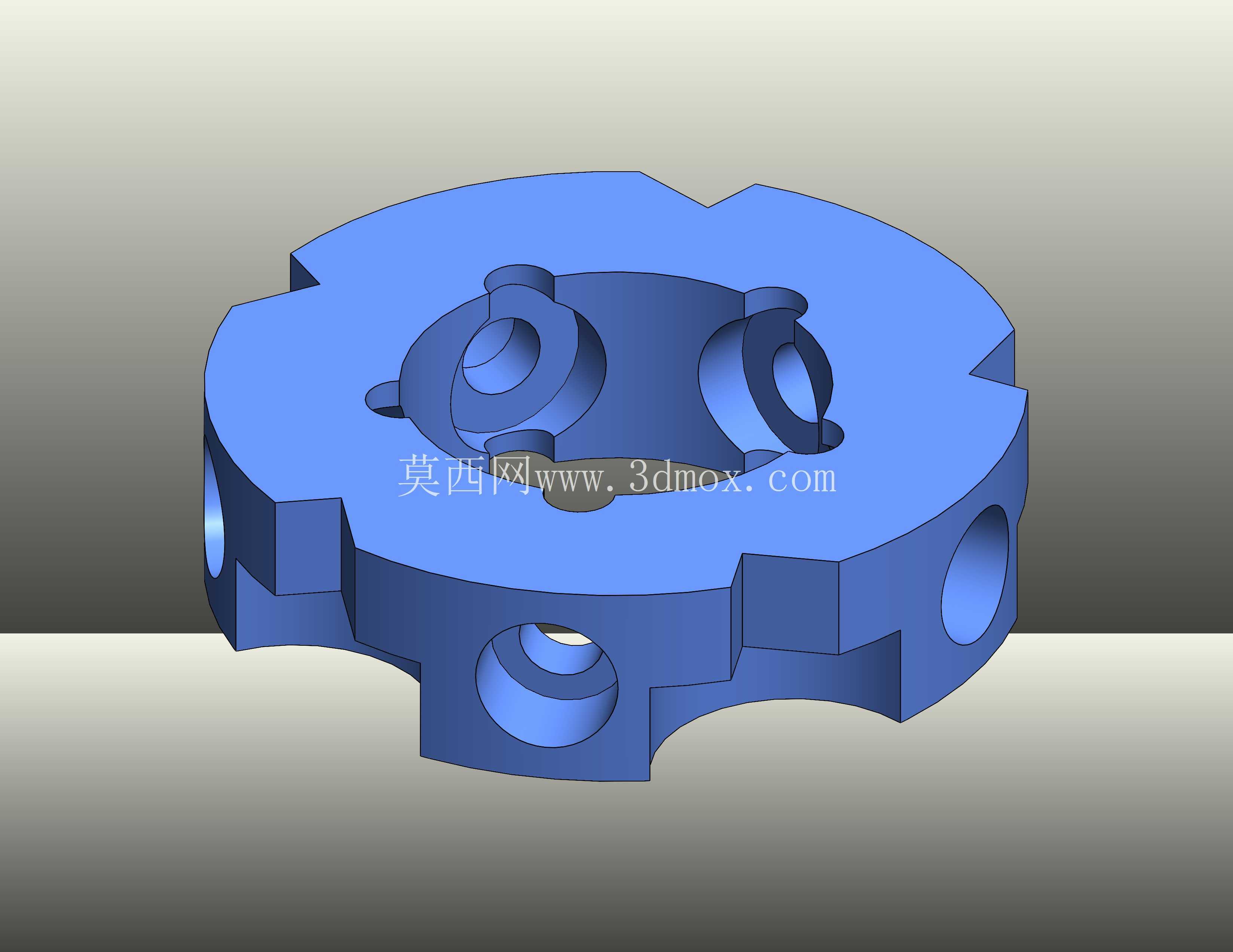

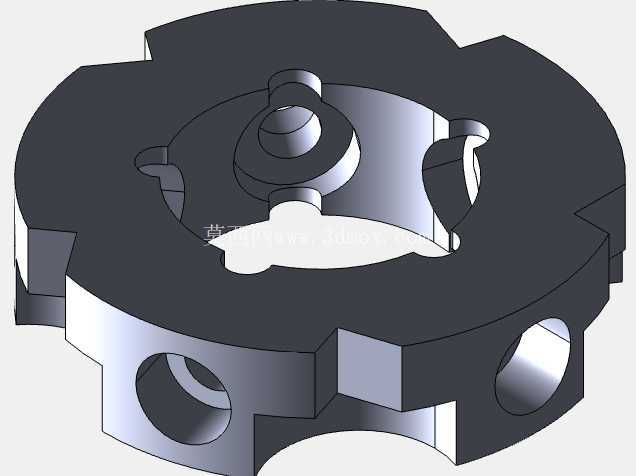

带凸台剪切旋转结构的圆形工程零件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894743
  • 带凸台剪切旋转结构的圆形工程零件
  • 带凸台剪切旋转结构的圆形工程零件
  • 带凸台剪切旋转结构的圆形工程零件

  在流体控制回路、精密传动基座以及液压阀组集成安装场景中,这类带多向孔位的盘类结构件是承担定位、流道转接、载荷分散的核心部件。从实际装配场景来看,这类零件通常安装在阀组安装面与执行机构之间,周向均匀分布的凸台结构刚好对应安装基座上的定位卡槽,不需要额外加工定位销孔就能实现周向防转,装配时只需将凸台对准卡槽推入,再通过侧面的径向孔拧入紧定螺钉即可完成固定,相比传统的法兰盘连接,能减少30%左右的安装空间占用,尤其适合安装空间局促的集成式液压站、小型自动化设备的动力分配模块。

  设计这类零件时,首先要确认安装边界的约束条件:零件整体为圆盘类结构,轴向厚度需要匹配相邻两个安装面的间距,过厚会导致相邻组件装配间隙不足,过薄则会在承受径向载荷时出现形变。周向的凸台不是均匀等宽设计,其中三个宽凸台对应主要承载方向,承担安装后来自执行端的径向推力,剩余的窄凸台仅做周向定位用,这样的非对称设计既能满足强度要求,又能尽可能降低零件整体重量。零件中心的异形空腔是功能核心区域,空腔内的环形凸台用于嵌入密封件,两个对称的斜向凸台用于卡接内部的阀芯或者传动衬套,避免内部组件在工作时出现周向转动。侧面的径向通孔分为两类,一类是贯通的光孔,用于穿装紧固螺栓,另一类是台阶孔,用于安装油嘴或者传感器接头,孔位的角度经过反复校核,确保安装后接头不会和周边的管路、线缆产生干涉。

  从加工实现的角度看,这类零件的结构刚好覆盖了盘类零件加工的典型特征:外轮廓的凸台通过铣削加工成型,中心空腔先通过钻削开粗,再通过镗削保证内壁的尺寸精度和表面粗糙度,侧面的径向孔需要搭配专用分度夹具加工,确保每个孔的角度误差控制在0.1度以内,避免装配时螺栓无法穿入或者接头密封失效。零件选用合金钢作为基材,是因为这类材料经过调质处理后,既有足够的强度承受交变载荷,又有不错的韧性,不会在冲击载荷下出现开裂,表面做发黑处理后,能在常规车间环境下具备不错的防锈能力,不需要额外做喷涂处理,降低加工成本。

  在实际选型替换时,需要重点核对三个尺寸边界:一是零件的最大外圆直径,要确保能放入安装基座的沉孔内;二是轴向总厚度,要匹配相邻组件的安装间隙,避免装配后出现轴向窜动;三是侧面径向孔的中心高,要和基座上的对应孔位对齐,否则会出现螺栓无法穿装的问题。另外中心空腔的尺寸是核心配合尺寸,需要和内部安装的衬套、阀芯尺寸做公差匹配,通常空腔内壁的公差带选H7,既能保证配合件顺利装入,又不会出现过大的配合间隙导致内部泄漏或者传动晃动。这类结构的零件在实际使用中,常见的失效形式是凸台根部的应力集中断裂,所以在设计时特意在凸台和主体连接的位置做了圆角过渡,避免铣削加工时出现刀痕导致的应力集中,同时在做有限元校核时,针对凸台根部施加了1.5倍的额定载荷,确保应力值在材料的许用应力范围内。
