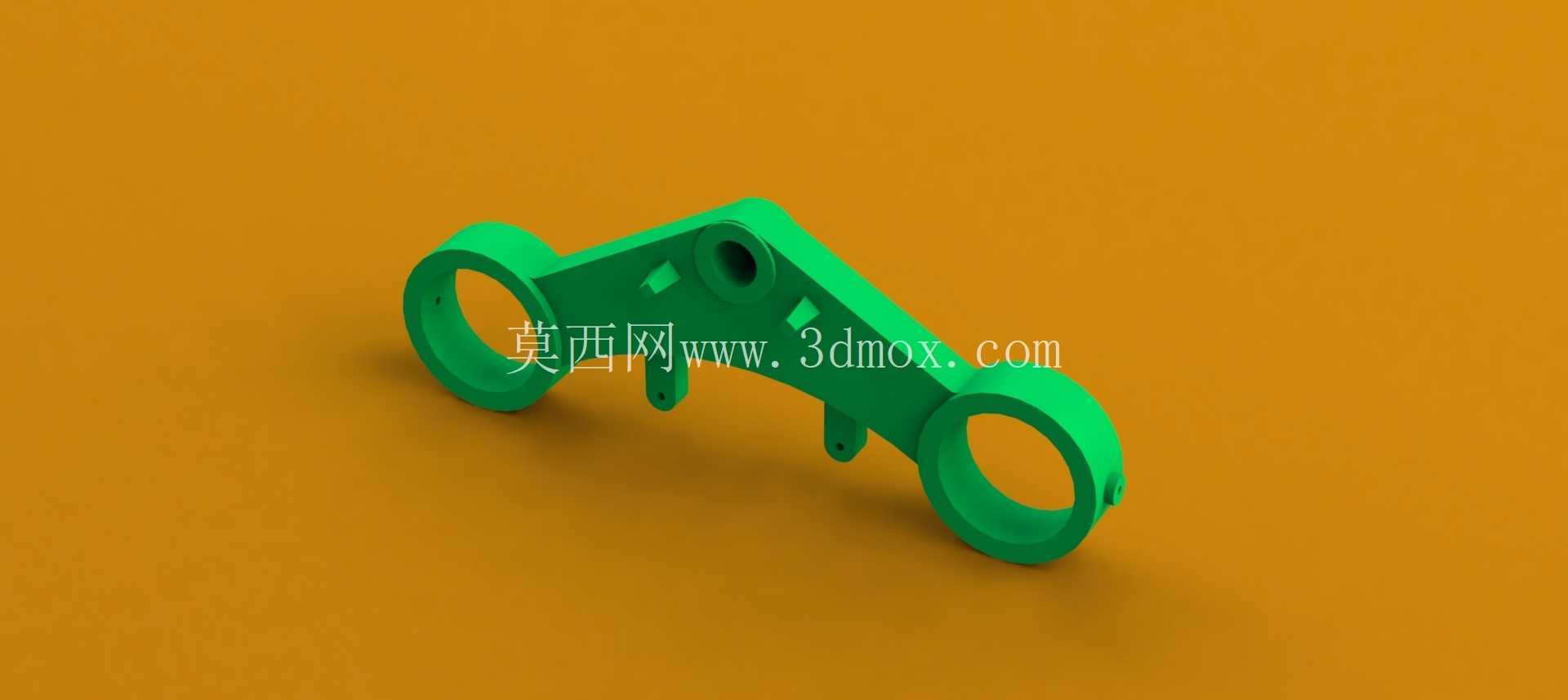

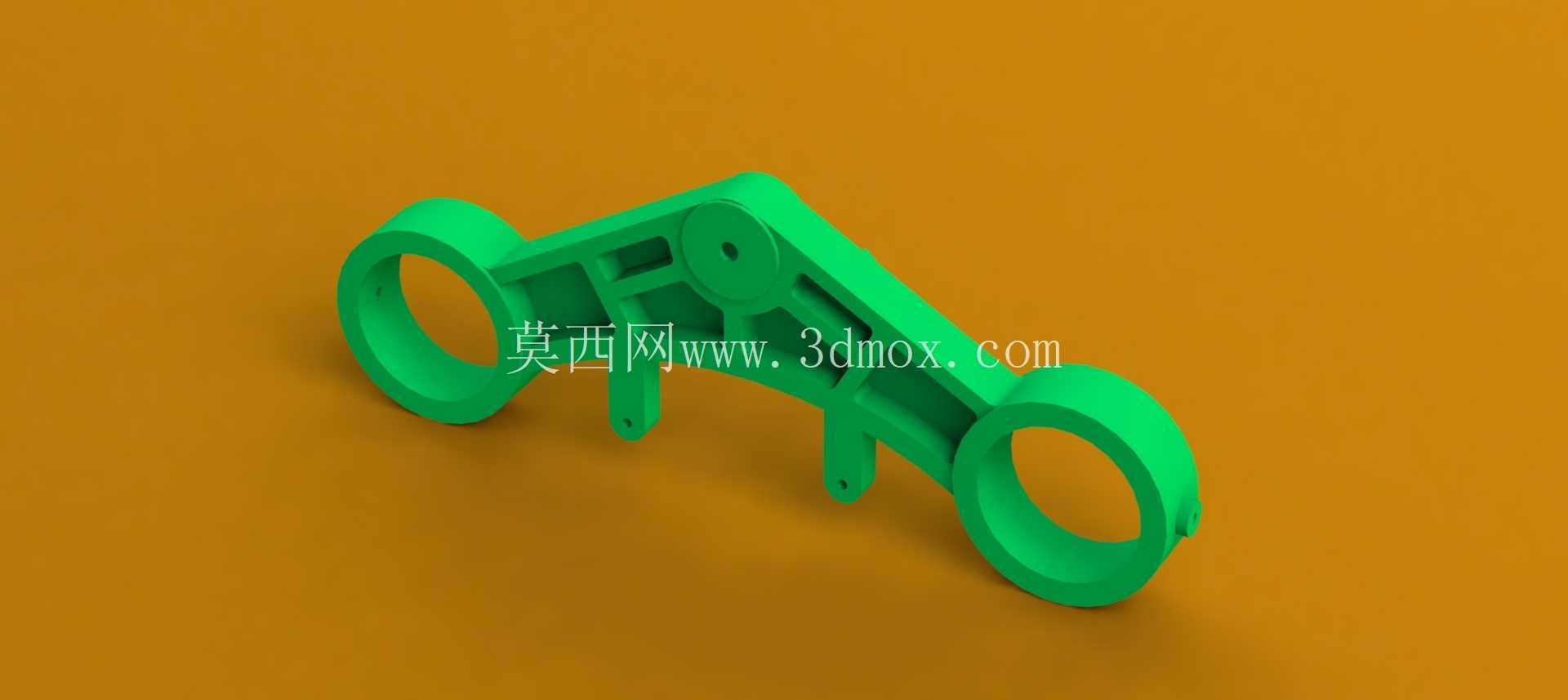

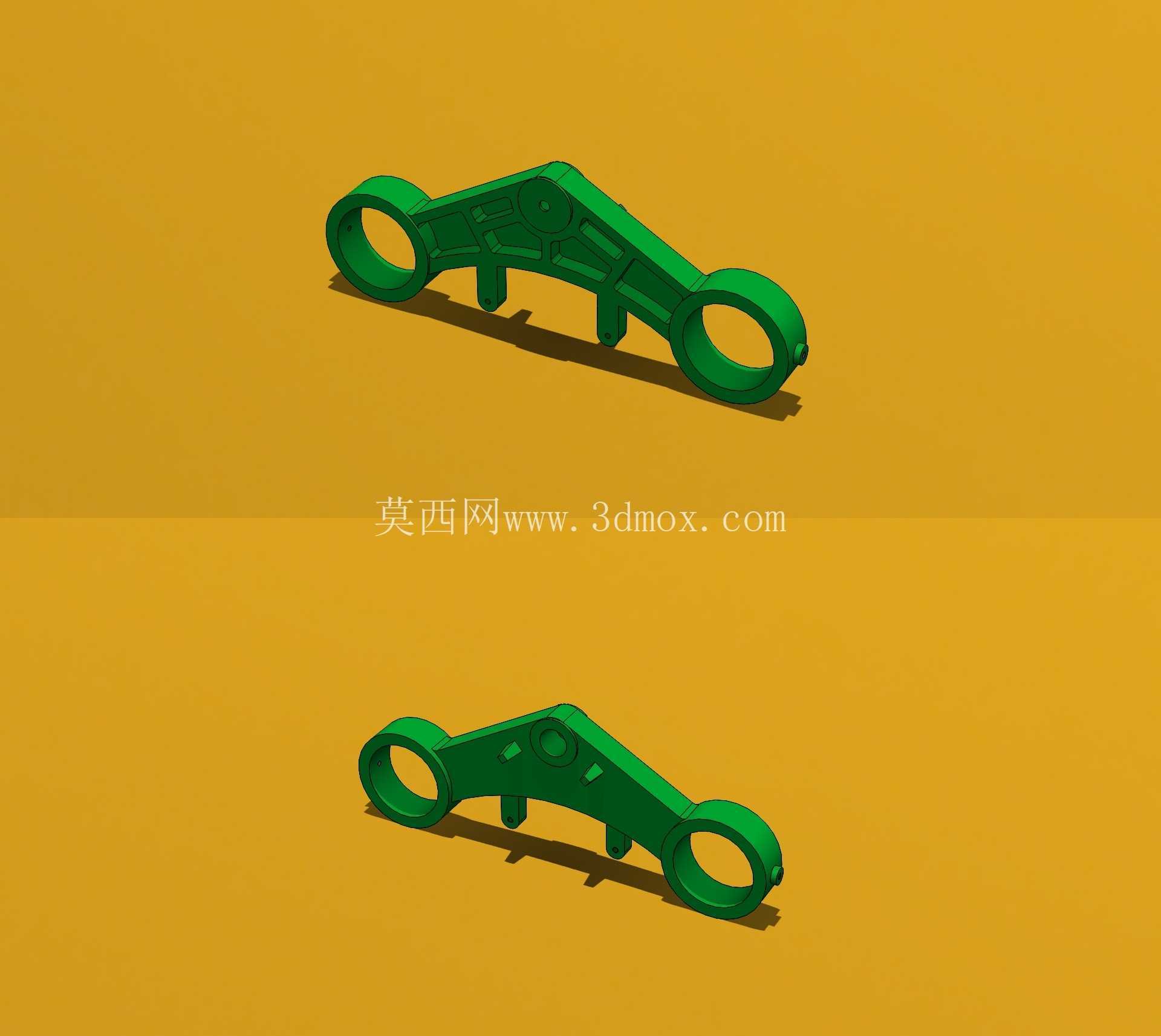

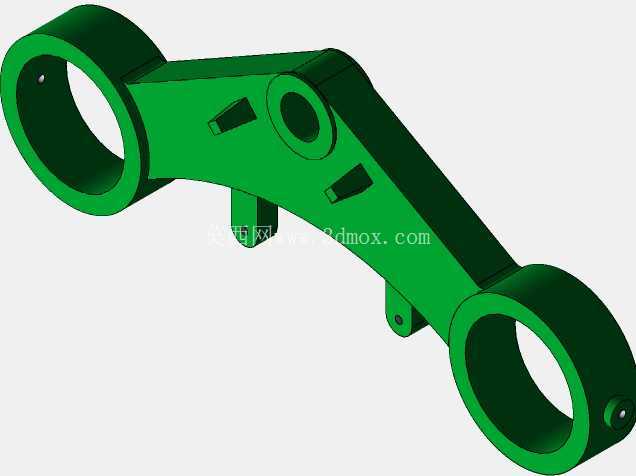

双环连接式机械支撑连杆结构

　　该结构件属于机械传动系统中的支撑连接类构件，常见于轻工自动化设备、小型输送机构以及专用工装的联动部位，核心作用是在两个旋转副之间传递既定行程的摆动力矩，同时承担机构运行过程中的径向载荷，避免联动部位出现形变偏移。从实际应用场景来看，这类双环端连杆多适配小载荷的间歇摆动机构，比如包装生产线的拨料摆臂、小型检测设备的工位切换联动杆、工装夹具的同步压合连接件，两端的环形结构是为了匹配标准销轴类紧固件，安装时可直接嵌入配套的轴承衬套，降低转动过程中的摩擦损耗，减少长期运行后的间隙旷量。

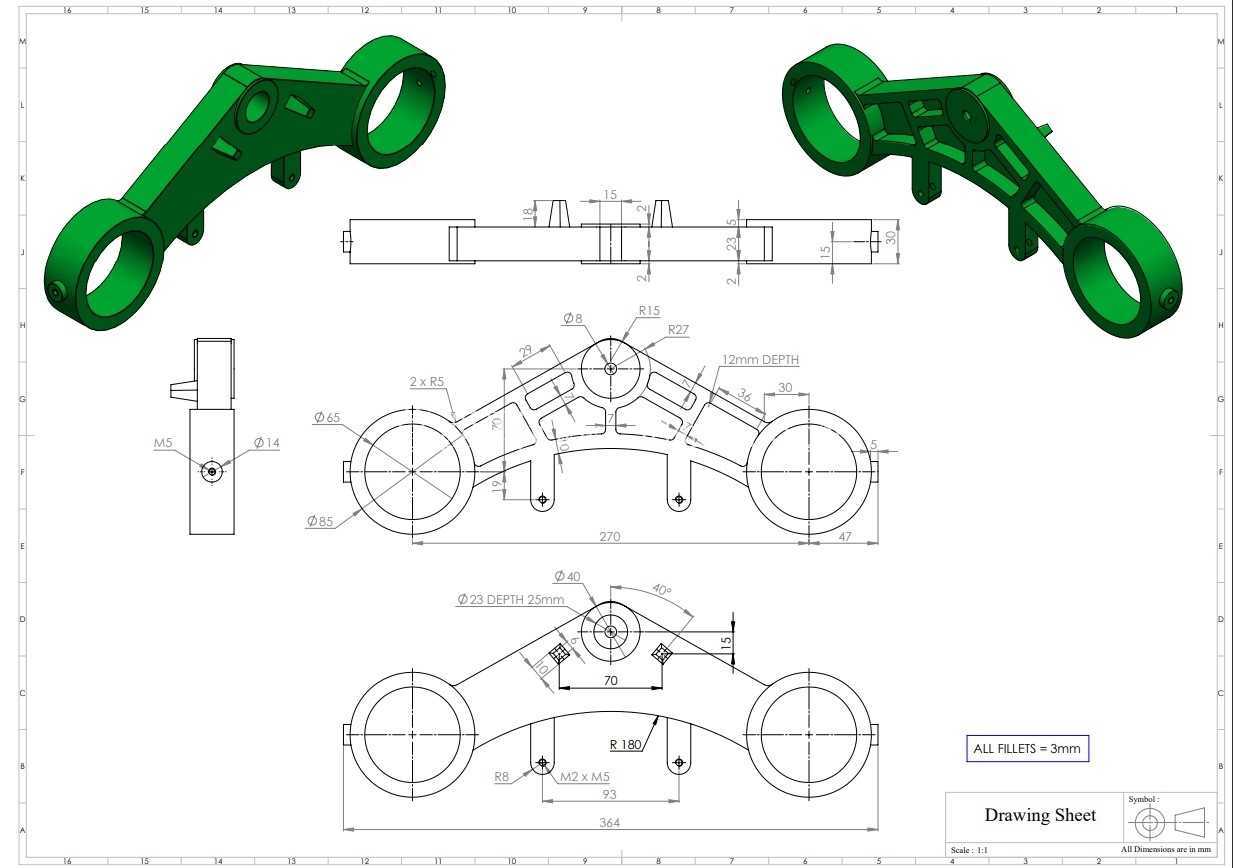

　　设计过程中首先要确认两端安装孔的中心距，这个尺寸直接决定了机构摆动的行程范围，中心距偏差超过0.1mm就会导致联动工位出现定位偏差，因此建模时优先锁定两个环形结构的圆心坐标，再根据受力方向布置中间的加强筋结构。中间的肋板布局并非均匀排布，而是沿着连杆摆动时的受力切线方向布置，这样可以在不增加整体壁厚的前提下提升结构的抗扭强度，避免机构急停时连杆出现侧向弯折。环形安装端的壁厚设计需要匹配配套销轴的直径，常规小载荷场景下环形壁厚不小于销轴直径的1/4，同时在环形端面预留0.2mm的衬套安装台阶，方便后期维护时更换耐磨衬套，无需整体替换连杆。

　　从安装边界来看，该连杆的整体外轮廓宽度需要小于安装位的预留间隙，尤其是中间突出的定位凸台，其高度要控制在相邻构件的运动避让范围内，防止摆动过程中出现结构干涉。连杆上预留的小型安装孔位是为了固定感应触发片，方便设备加装位置传感器检测摆动到位信号，这类孔位的位置精度要求不高，但需要保证孔位方向与传感器安装面平行，避免信号检测失效。结构的转角位置全部做了R2以上的圆角过渡，一方面是减少注塑或机加工过程中的应力集中，另一方面也避免安装调试过程中锐角划伤操作人员。

　　实际选型时需要注意，这类连杆的载荷承受能力与材质直接相关，如果采用工程塑料注塑成型，仅适合载荷小于50N的轻载场景，如果采用铝合金机加工，则可以适配300N以内的中载摆动场景，建模时的壁厚参数可以根据所选材质做对应调整，无需拘泥于固定数值。两端环形结构的内孔公差建议取H7，与配套的衬套采用间隙配合，保证转动顺畅的同时不会出现过大的径向窜动。中间的加强筋厚度不超过主体壁厚的0.8倍，防止注塑成型时出现缩痕影响结构强度。

　　在装配逻辑上，该连杆安装时需要先在两端环内压入铜基石墨衬套，再通过销轴与两侧的摆臂支座连接，安装完成后需要手动盘动机构检查摆动全程是否有卡滞点，确认连杆与周边构件的最小间隙不小于1mm，避免运行过程中因热胀冷缩出现摩擦卡顿。日常维护时只需定期在衬套部位添加少量润滑脂，即可保证长期运行的稳定性，这类结构的失效形式多为衬套磨损导致的间隙过大，只需更换衬套即可恢复精度，维护成本较低。
