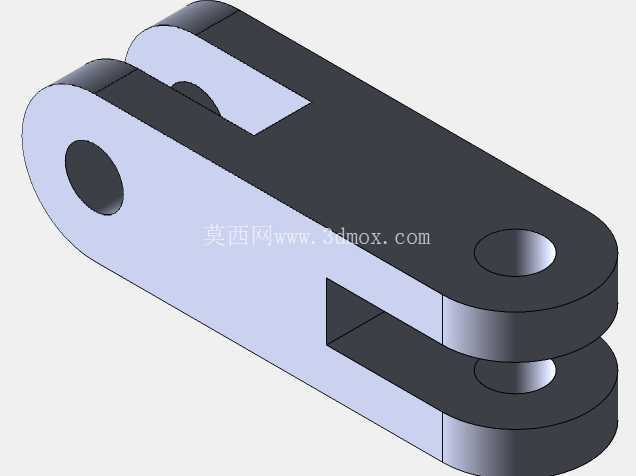

双铰接式连接传动连杆结构

　　这类双铰接连杆结构在工业传动、工装夹具、输送线接驳机构中应用十分广泛，核心作用是在两个存在相对位移的部件之间传递既定行程的拉压力，同时通过两端的铰接孔补偿安装面的角度偏差，避免刚性连接带来的装配应力集中。从实际工况适配来看，这类零件常被用在自动化生产线的摆臂联动机构、小型工装的快速夹紧单元、物流分拣设备的拨杆传动组里，相比单铰接的拉杆，它的双叉端结构可以直接嵌入配套的连接耳座，不需要额外加装转接垫片，装配时的对中容错空间更大。

　　设计这类零件的时候，首先要明确两端铰接孔的中心距公差，这个尺寸直接决定了整套联动机构的行程精度，通常如果是用于普通工装的非精密传动，中心距公差控制在±0.1mm即可，如果是用在有定位要求的摆臂机构上，公差需要收紧到±0.02mm，同时两个铰接孔的轴线平行度要控制在0.05mm以内，否则装配后会出现转动卡滞，长期运行还会造成铰接销的偏磨。零件主体采用等截面的长条形结构，是为了在满足抗弯强度的前提下尽可能减少材料占用，中间的开槽结构并非减重设计，而是为了避让配套铰接部件的转动行程，避免连杆摆动时和相邻的耳座发生运动干涉，开槽的宽度要比配套连接耳的厚度大0.2-0.3mm，预留出装配间隙和热胀冷缩的余量。

　　两端的铰接孔都做了等直径的通孔设计，孔壁没有额外的衬套槽，适合直接配合自润滑衬套或者淬火销轴使用，孔的端面和外圆的交接处做了等半径的圆角过渡，这个细节很关键，很多新手建模的时候会忽略这个圆角，实际加工后零件在受交变载荷的时候，应力会集中在孔边的直角位置，很容易出现疲劳断裂，圆角半径通常取壁厚的1/5到1/4，既能分散应力，也不会影响孔和销轴的配合长度。零件的双叉端厚度是均匀一致的，两个叉臂的平行度需要在加工时保证，否则装配时销轴会出现别劲的情况，建模时可以通过对称约束来保证两个叉臂的尺寸一致性，避免后续加工出现壁厚差。

　　从安装边界来看，这类连杆的安装空间需要预留出摆动的全行程范围，以两端铰接孔的中心连线为基准，摆动时零件外轮廓的最大回转半径要和周边结构保留至少3mm的安全间隙，避免运行时出现磕碰。零件的厚度方向尺寸要和配套耳座的开槽尺寸匹配，通常比耳座槽宽小0.1-0.2mm，保证可以顺利嵌入。如果是用于有载荷要求的场合，选材可以选用45号钢做调质处理，表面做发黑防锈，如果是用于轻量化的工装，也可以选用6061铝合金做硬质阳极氧化处理，降低整体重量。建模过程中，拉伸凸台是构建主体轮廓的核心步骤，先绘制主体的截面轮廓，拉伸得到整体的实体，再通过拉伸切除做出中间的避让槽和两端的铰接孔，最后对所有的锐边做圆角处理，整个建模逻辑和实际加工的工序逻辑是一致的，先做主体粗成型，再做特征加工，最后做边角处理，这样建出来的模型在后续转工程图的时候，尺寸标注也会更符合加工的工艺顺序，车间的加工人员拿到图纸能快速理解加工要求，不会出现工艺歧义。

　　在实际选型替换的时候，要先核对两端铰接孔的直径、中心距以及叉臂的厚度，这三个尺寸是直接决定能否互换安装的核心参数，不要只看整体外形相似就直接替换，否则很容易出现装不上或者行程不匹配的问题。另外这类连杆在运行过程中要定期检查铰接孔的磨损情况，如果孔和销轴的配合间隙超过0.5mm，就要及时更换，避免间隙过大造成整套机构的传动精度下降，甚至出现运动错位引发设备故障。
