带加强筋立式轴承支撑座结构设计

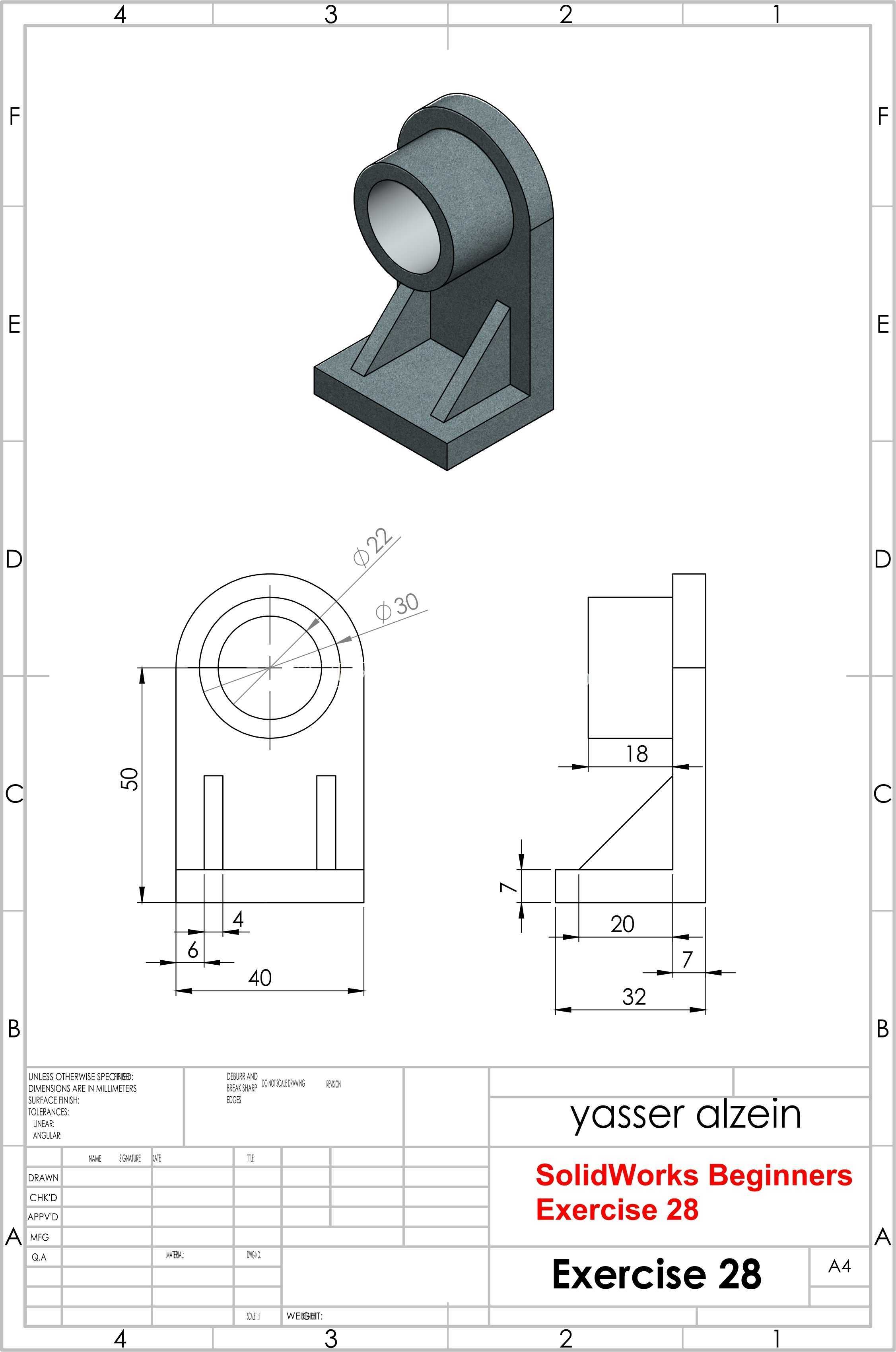

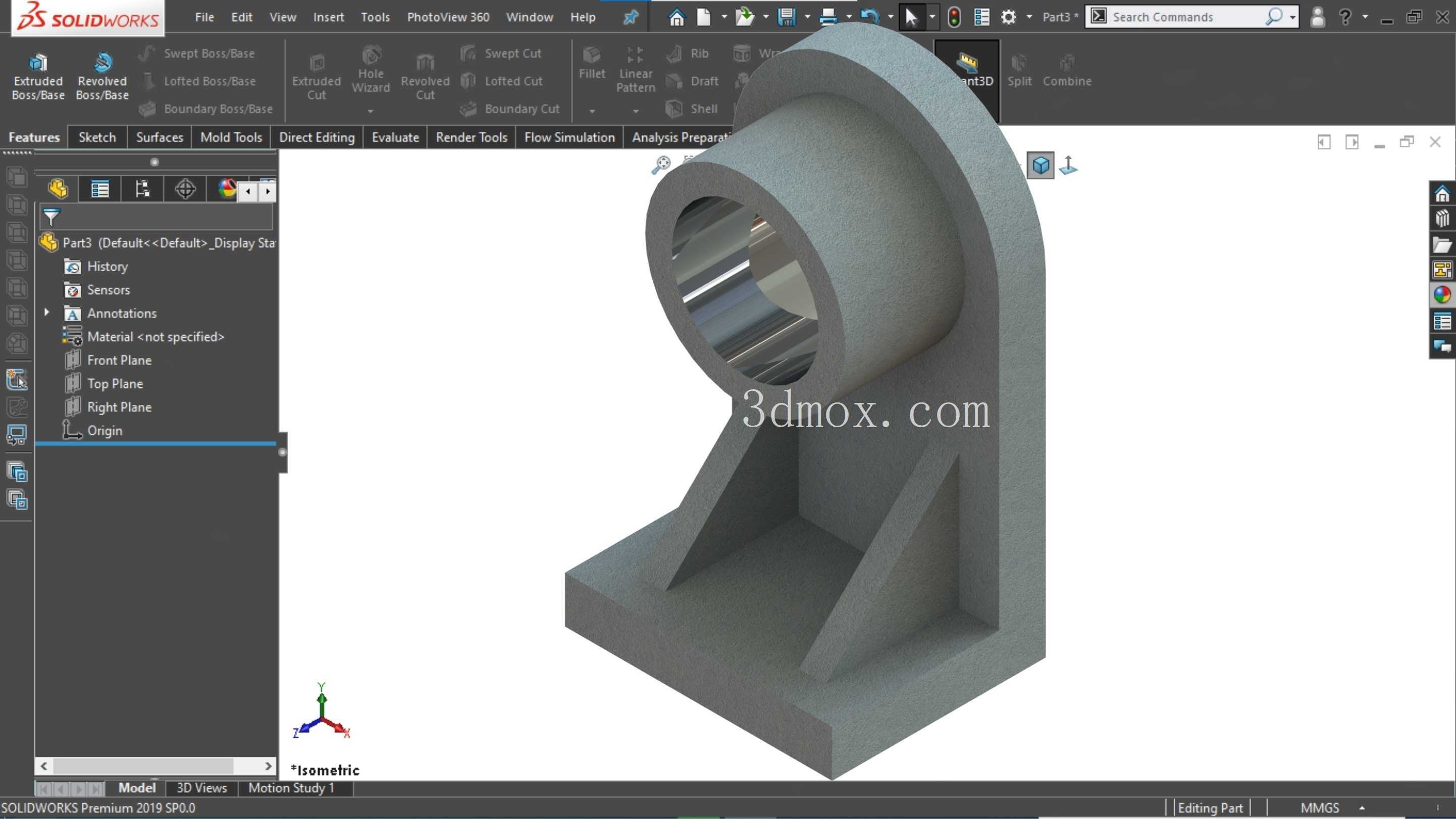

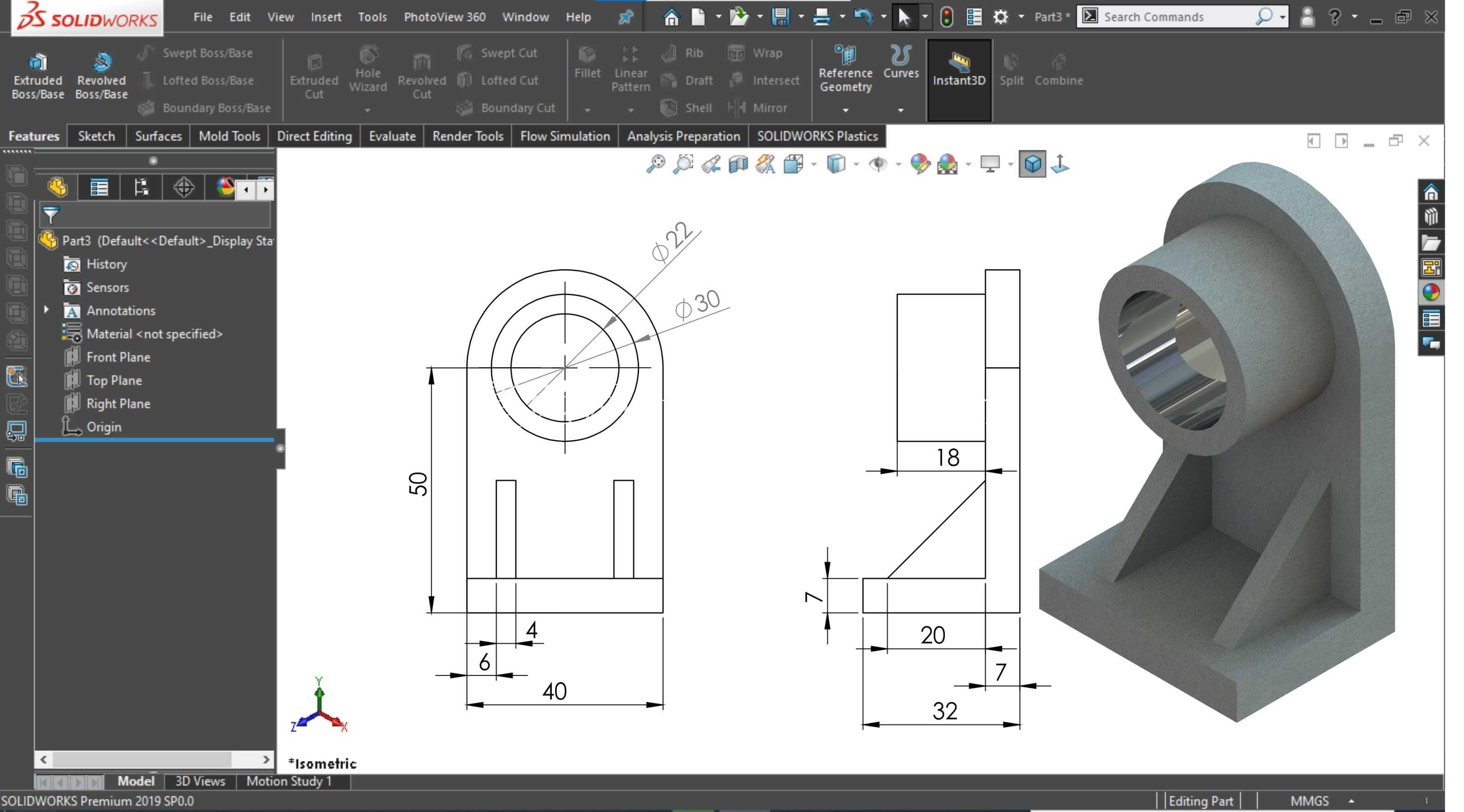

　　该立式支撑结构常见于中小型输送线、非标自动化设备的动力传递工位，主要承担转轴的径向承载与轴向定位作用，在皮带输送机辊筒支撑、小型搅拌装置转轴固定、工装夹具旋转轴座等场景中应用广泛，能够在设备运行过程中抵消转轴转动带来的径向跳动，避免轴系因受力偏移出现磨损加剧、传动精度下降的问题。从结构功能来看，上部的同轴通孔为轴承安装位，孔壁加工精度需满足轴承外圈的过盈配合要求，孔的轴向深度根据所选深沟球轴承的宽度匹配，孔端预留的台阶面可作为轴承外圈的轴向定位面，防止轴承在轴系转动过程中出现轴向窜动；下部的方形安装底板为整个构件的固定基础，底板上预留的安装孔位可通过螺栓与设备机架台面锁紧，安装孔的位置度公差需控制在合理范围内，避免装配时出现螺栓无法穿入、安装后支座倾斜的问题。

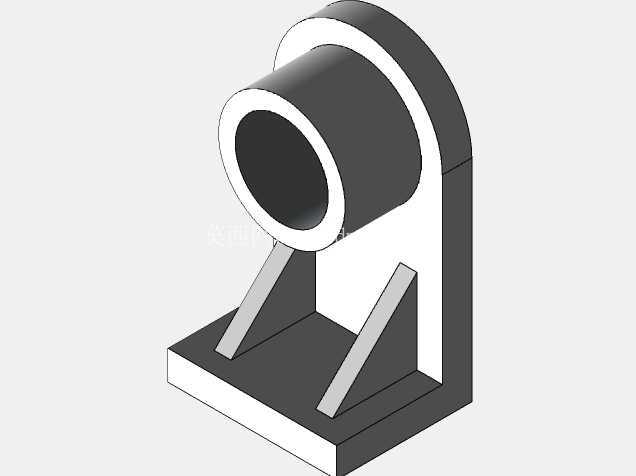

　　两侧的三角形加强筋连接底板与上部筒体，是整个结构的受力强化部分，在支座承受径向载荷时，加强筋可将筒体受到的弯矩分散传递到底板整个平面，避免筒体与底板连接位置出现应力集中，长期受交变载荷作用下发生焊缝开裂或者结构断裂的问题，筋板的厚度根据额定承载能力匹配，过薄会导致加强效果不足，过厚则会增加不必要的材料成本与构件重量。设计过程中首先要确定上部轴承孔的中心高度，该尺寸直接决定了配套转轴的安装高度，需要和对接的传动部件中心高保持一致，避免出现轴系不同心导致的传动卡滞、皮带偏磨等问题；其次要核算底板的安装边界尺寸，确保底板尺寸小于设备机架的安装面宽度，安装孔的孔距要匹配机架上预设的T型槽或者螺纹孔位置，减少现场安装时的二次加工工作量。

　　筒体部分的外径设计需要兼顾强度与空间占用，外径过小会导致筒体壁厚不足，受径向力时容易出现变形，外径过大则会挤占周边其他部件的安装空间，尤其在排布密集的多轴传动工位，支座的外形尺寸需要严格控制，避免和相邻的传动轮、张紧机构出现运动干涉。筋板的布置角度通常取45度左右，在这个角度下筋板的力传递效率最高，同时不会在筋板与筒体、底板的连接位置形成难以清理的铸造或者加工死角，若采用焊接工艺制作该支座，筋板的端部需要做倒角处理，避免焊接时出现应力集中的焊口缺陷；若采用铸造工艺生产，则需要在筋板与主体连接位置设置铸造圆角，减少铸造过程中的冷隔、缩松缺陷。

　　实际选型应用时，需要根据转轴的转速、承载的径向力大小匹配对应规格的该类支座，对于有冲击载荷的工况，可适当增加筋板厚度与底板厚度，提升整体结构的刚性；对于轻载高速的工况，可在保证强度的前提下适当减小构件壁厚，降低运动部件的整体重量。安装过程中需要先将轴承压入筒体孔内，再将转轴穿入轴承内圈，最后通过螺栓将底板固定在机架上，固定时需要采用对角锁紧的方式拧紧螺栓，避免底板受力不均出现翘起，导致轴承孔倾斜，影响轴系的转动精度。日常维护时需要定期检查支座安装螺栓的锁紧状态，以及轴承位置的温升情况，若出现异常振动或者温升过高，需要检查支座是否出现变形、轴承是否出现磨损，及时排查故障避免影响整条产线的运行。
