带双安装孔锥形凸台法兰式连接基座

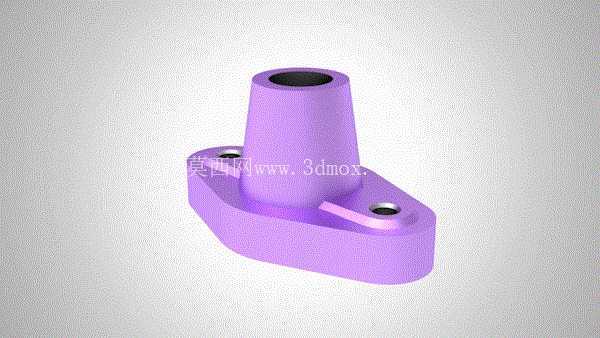

　　这类带锥形凸台的法兰式连接基座，常应用在小型流体管路接驳、气动元件定位安装、低压电气组件支撑等场景中，作为中间转接构件承担载荷传递、位置校准、接口适配的核心作用。从结构设计逻辑来看，底部的三角切边法兰盘是整个零件的安装基准面，盘面做了等厚处理，安装时能完全贴合设备安装面，避免局部应力集中导致的基座变形；两个沉头安装孔呈对角分布在法兰盘两端，孔位做了锪平处理，适配内六角圆柱头螺钉安装，螺钉锁紧后头部完全沉入沉孔内，不会突出安装面干涉周边其他构件的排布，孔距公差按照IT7级精度控制，能保证批量安装时的互换性，不需要现场二次配钻。

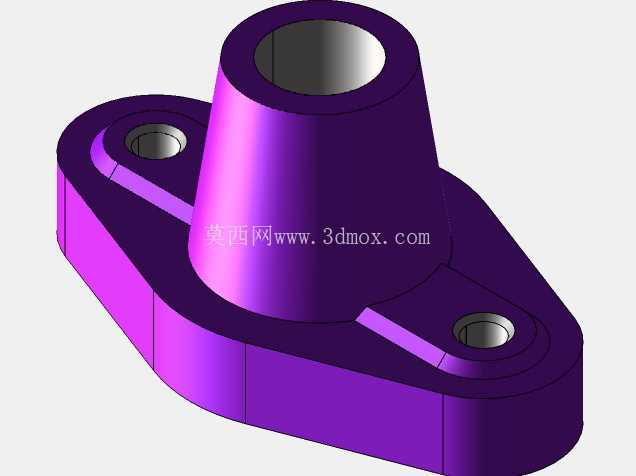

　　法兰盘上方的锥形凸台采用了小角度拔模设计，锥度控制在1:20左右，既方便零件在注塑或者压铸成型时顺利脱模，也能在对接配套的套筒类零件时起到自动导正的作用，凸台中心的通孔为贯通式设计，孔壁粗糙度控制在Ra1.6，既可以作为流体通道使用，也能穿入定位销或者导线，适配不同场景的使用需求。凸台与法兰盘的衔接位置做了R2的圆角过渡，避免直角连接处的应力集中，在承受侧向载荷时不会出现根部断裂的问题；法兰盘侧面还延伸出一个小型的定位凸条，安装时可以卡入安装面的预置槽内，承担周向防转的作用，不需要额外加装定位销就能限制基座的转动自由度，减少装配工序。

　　从安装边界来看，整个零件的最大外轮廓尺寸控制在较小范围内，法兰盘最宽处不超过60mm，凸台顶端距离安装面的高度不超过45mm，安装时只需要在安装面预留对应大小的平面，以及两个对应孔距的螺纹底孔即可，不会占用过多设备内部空间，适合在紧凑的设备腔体内部使用。在实际选型应用时，需要注意凸台中心通孔的直径要匹配穿过的管路或者导线外径，安装螺钉的规格要和沉孔尺寸适配，避免螺钉过长顶穿法兰盘或者过短导致锁紧力不足；如果用于流体接驳场景，需要在法兰安装面加装对应厚度的密封垫片，补偿安装面的平面度误差，避免出现渗漏问题。

　　这类基座的结构设计充分考虑了加工工艺性和装配便利性，没有复杂的曲面或者特殊加工结构，采用普通的数控铣削、注塑或者压铸工艺都能完成批量生产，零件的壁厚均匀，最薄处不小于3mm，成型时不会出现缩孔、缺料等缺陷，成品率较高。在三维建模过程中，需要重点关注安装孔的位置度公差、凸台与法兰盘的同轴度要求，以及过渡圆角的尺寸，这些参数直接影响零件的装配精度和结构强度，建模时可以先绘制法兰盘的截面草图，拉伸生成底座后，再绘制凸台的旋转截面，通过旋转命令生成锥形凸台，最后对衔接位置做圆角处理，添加沉孔特征，整个建模流程逻辑清晰，参数化调整方便，可以根据实际使用需求快速修改孔距、凸台高度、通孔直径等参数，衍生出适配不同安装场景的同系列零件。
