塑料加工课程用带孔异形安装支座结构

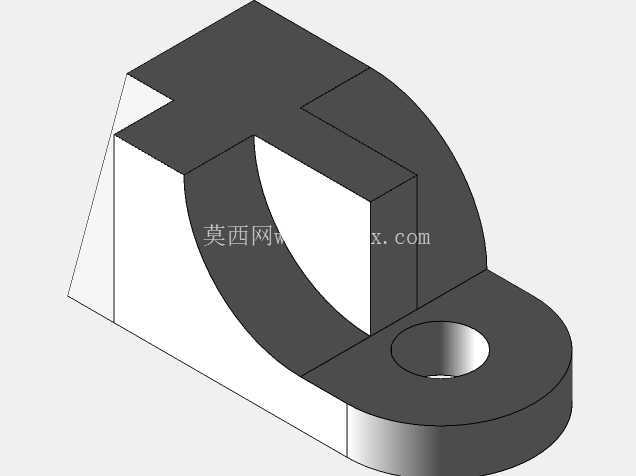

　　该结构件属于塑料加工实训场景下的典型安装支撑类零件，主要用于小型电气组件、教学演示模块的定位固定，可适配低压配电实训台、电子工艺实验架等场景的侧边安装需求，承担承载上部轻载功能模块、提供稳定安装基准的作用。从功能特性来看，零件下部的圆形凸台设置有同轴通孔，可通过标准紧固件穿过孔位完成与安装基面的锁附固定，孔位周边做了加厚处理，避免锁附时应力集中导致塑料件开裂；上部的异形块状结构带有垂直方向的直角支撑面，可与被支撑模块的侧边贴合，限制模块的横向窜动，支撑面与下部安装基面的垂直度公差控制在0.1mm以内，保证安装后上部模块的姿态精度。

　　设计思路上完全遵循塑料件加工的工艺特性，所有棱边位置均设置了均匀圆角，既避免注塑成型时出现应力集中导致的缺料、开裂问题，也能消除锐边带来的装配划伤风险；整体采用等壁厚设计思路，主体壁厚保持均匀，仅在孔位周边、支撑棱边位置做局部加厚，防止成型过程中出现缩痕、翘曲等变形问题，同时兼顾了零件的结构强度与材料利用率。从安装边界来看，零件下部圆形基座的外径可适配常规M4、M5规格的紧固件安装孔距，安装时仅需在基面预留对应直径的圆形沉台空间即可完成定位，上部异形结构的外轮廓无突出的倒扣结构，装配时无需额外避让空间，可直接贴靠相邻安装件布置，整体占用安装空间紧凑，适合在密集排布的实训台架上使用。

　　结构建模过程中，先通过拉伸特征生成零件的主体轮廓，再通过拉伸切除完成安装孔的加工，最后对所有锐边做统一圆角处理，建模逻辑完全贴合实际塑料件的加工工序顺序，特征树清晰可编辑，后续若需调整安装孔直径、支撑面高度等参数，可直接修改对应特征的尺寸参数快速完成迭代，无需重构整体模型。在实际实训教学场景中，这类零件可作为学生掌握塑料件结构设计规范、熟悉三维建模基础特征操作的典型练习案例，通过拆解该零件的建模步骤，可快速理解拉伸、切除、圆角等基础特征的应用逻辑，同时掌握塑料件壁厚控制、应力规避等基础工艺知识，为后续复杂工业塑料零件的设计打下基础。

　　零件的支撑面与安装基面之间的过渡区域做了圆弧过渡处理，可提升结构的抗弯折能力，当上部模块受到侧向冲击力时，过渡圆弧可分散应力传递路径，避免直角位置出现断裂失效；下部圆形基座的底面为全平面设计，安装时可与安装基面完全贴合，保证锁附后零件不会出现倾斜，支撑精度稳定。
