带环夹式铰接连接机械构件

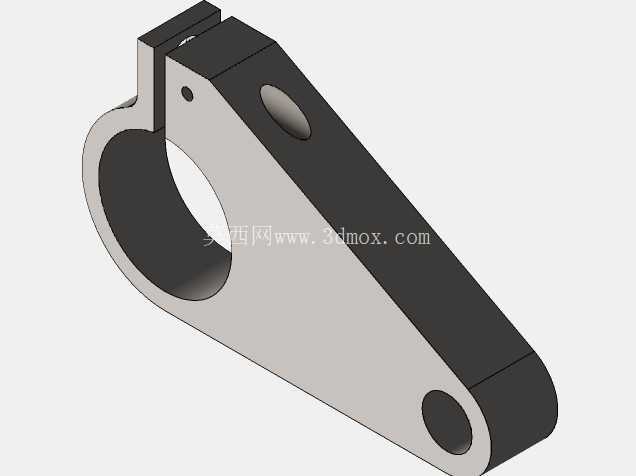

　　这类带环夹结构的铰接构件，在轻工自动化输送线、小型工装夹具调整机构、非标设备的连杆传动单元里应用十分广泛，核心作用是实现轴类部件与摆臂连杆的刚性铰接，同时保留快速拆装调整的空间，不需要对穿轴做额外的键槽加工就能完成周向初步定位，在小载荷的往复摆动工况下可靠性表现稳定。从结构功能来看，构件一端的开口环夹是核心的装夹部位，环体内壁做了贴合光轴外圆的圆弧面设计，开口侧预留了锁紧间隙，当配套的锁紧螺钉穿过环夹上方的光孔拧入对应螺纹孔时，环夹开口收窄，就能抱紧穿过环内的光轴，实现构件与固定轴或者活动轴的刚性连接，这种装夹方式不会对轴表面造成压痕损伤，后期调整构件在轴上的轴向位置、周向角度时，只需要松开锁紧螺钉就能滑动或转动调整，比键连接、销连接的调整效率高很多，适合需要频繁调试工位角度的非标设备场景。

　　构件另一端延伸出的摆臂结构上设置了两个铰接孔，靠近环夹位置的铰接孔用于连接驱动连杆或者动力输入件，臂端的铰接孔用于连接末端执行件或者从动部件，两个铰接孔的中心距是经过传动比核算的，能保证摆动过程中从动件的行程符合设计要求，孔位内壁做了光整加工，能与配套的铰接销、无油衬套形成间隙配合，减少往复摆动过程中的磨损量，延长构件的维护周期。设计过程中首先要确定环夹的内孔直径，这个尺寸需要匹配常用的光轴规格，环夹的壁厚要根据额定载荷做校核，既要保证锁紧时有足够的抱紧力不打滑，也要避免壁厚过大导致锁紧时需要的螺钉扭矩过高，造成螺钉断裂或者环夹应力开裂；摆臂部分的截面采用了变厚度设计，靠近环夹的受力集中区域厚度更大，向臂端逐渐过渡收窄，在保证整体结构强度的前提下尽可能减少构件自重，降低摆动过程中的惯性冲击，适合高速往复摆动的工况。

　　安装边界方面，环夹的外圆直径决定了轴上安装时需要预留的径向空间，要避免环夹锁紧后与周边的走线槽、其他传动构件发生运动干涉；摆臂两个铰接孔的中心距是安装时的核心定位尺寸，连接连杆时需要保证铰接销的轴线与环夹内孔的轴线保持平行，否则摆动过程中会出现卡滞、别劲的情况，加速铰接孔和销的磨损；环夹上方的锁紧螺钉安装位置预留了足够的扳手操作空间，不需要额外拆卸周边部件就能完成锁紧和松开操作，后期维护十分方便。

　　这类构件常被用在小型包装设备的料仓挡料机构、电子组装线的工件拨叉摆臂、工装夹具的快速压紧摆臂单元中，相比一体焊接的铰接支座，这种夹装式的构件不需要在轴上做焊接或者打孔加工，不会破坏原有轴的结构强度，安装位置可以根据实际生产需求灵活调整，适配不同规格的工装改造需求。在细节处理上，构件所有的棱边都做了圆角过渡，避免安装调试过程中锐边划伤操作人员，铰接孔的端口做了倒角处理，方便铰接销的快速插入装配，环夹的开口缝隙做了均匀控制，保证锁紧时整个环面能均匀贴合轴的外圆，不会出现局部接触导致抱紧力不足的问题；摆臂的侧面做了平面加工，既可以作为安装时的定位基准面，也可以粘贴位置标识，方便调试时快速确认摆动角度位置。
