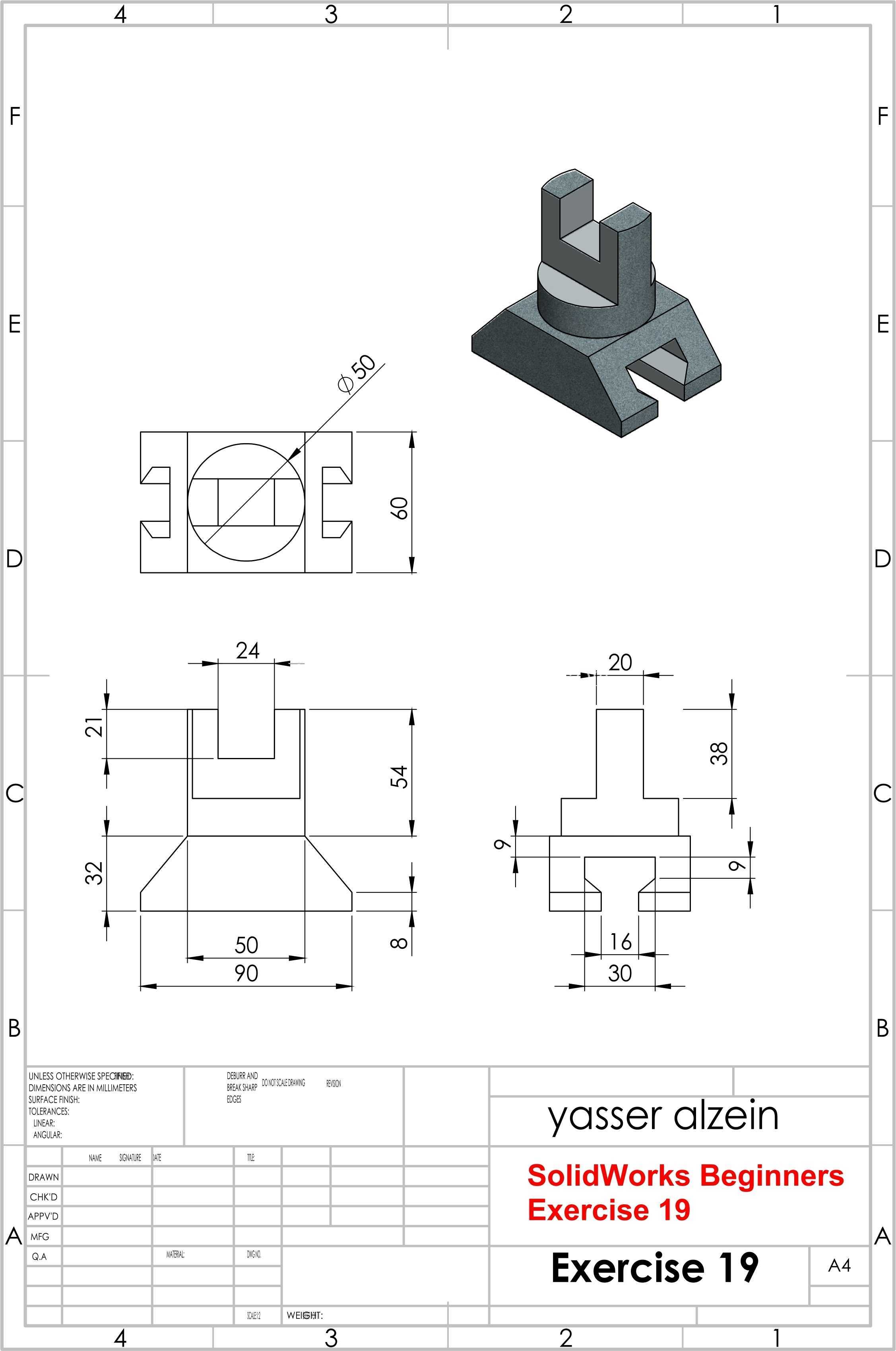

带叉形支座的柱体连接结构练习件

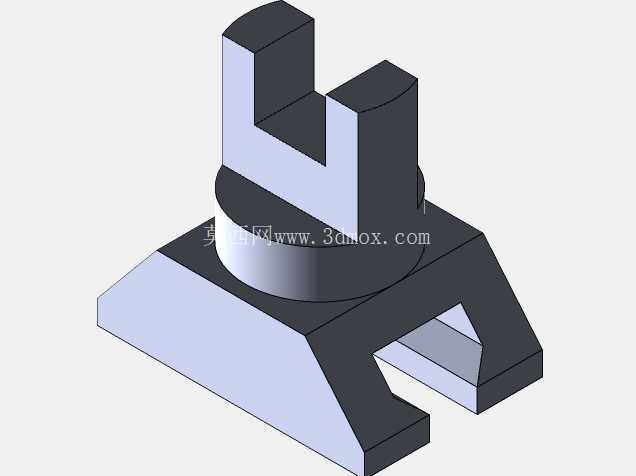

　　这个零件的结构设计逻辑，是从实际工装夹具的支撑定位需求出发拆解的，日常在小型工装的定位工位、非标设备的末端连接部位经常能看到同类型结构的身影，它不需要承担大吨位的重载载荷，更多是作为定位基准或者轻载连接载体，给上方的执行元件提供稳定的安装基础。先看底部的支撑底座，整体采用了带斜向加强的梯形块结构，两个支脚向外延伸出的斜面不是随意做的造型，一方面是在不增加整体重量的前提下扩大支撑面的接触范围，降低单位面积的压应力，避免安装后底座因为局部应力集中出现压溃变形；另一方面斜向过渡的结构能减少直角连接处的应力集中系数，要是做直角过渡，在承受侧向载荷的时候，转角位置很容易因为应力集中产生裂纹，斜角过渡能把载荷顺畅传递到整个底座平面，提升结构的抗疲劳性能。

　　底座下方开的通槽，是为了适配安装工位的定位凸台，安装的时候可以直接把槽对准工位上的定位块滑入，不需要额外做复杂的找正，能大幅提升装配效率，槽的宽度和深度都留了合理的公差带，既不会因为间隙太小导致装配卡滞，也不会因为间隙过大出现定位偏移。中间的圆柱段是整个零件的主体支撑部分，圆柱的外圆面做了均匀的壁厚设计，没有额外的减重孔，因为这个部位需要承担上方结构传递下来的垂直载荷和少量侧向弯矩，均匀的圆柱壁面能让载荷沿着圆周方向均匀分散，不会出现局部受力过大的情况，圆柱和底座的连接位置做了圆角过渡，进一步降低连接位置的应力集中，避免长期受载后出现断裂。

　　上方的叉形开口结构是整个零件的功能核心，两个平行的支耳中间留出的安装间隙，是用来穿装连接销轴或者固定螺栓的，支耳的上端面做了平面加工，能和上方被连接件的端面完全贴合，保证连接的贴合度，不会出现点接触或者线接触导致的连接松动；支耳上的同轴孔位在建模的时候需要严格保证同轴度公差，要是两个孔的同轴度超差，穿装销轴的时候就会出现卡滞，甚至会让销轴承受额外的弯曲载荷，缩短连接件的使用寿命。整个零件的外形尺寸控制得比较紧凑，底座的外接轮廓没有超出圆柱段的投影范围太多，不会占用过多的安装空间，安装边界清晰，在做设备布局的时候不需要预留过多的避让空间，很适合用在空间紧凑的小型非标设备里。

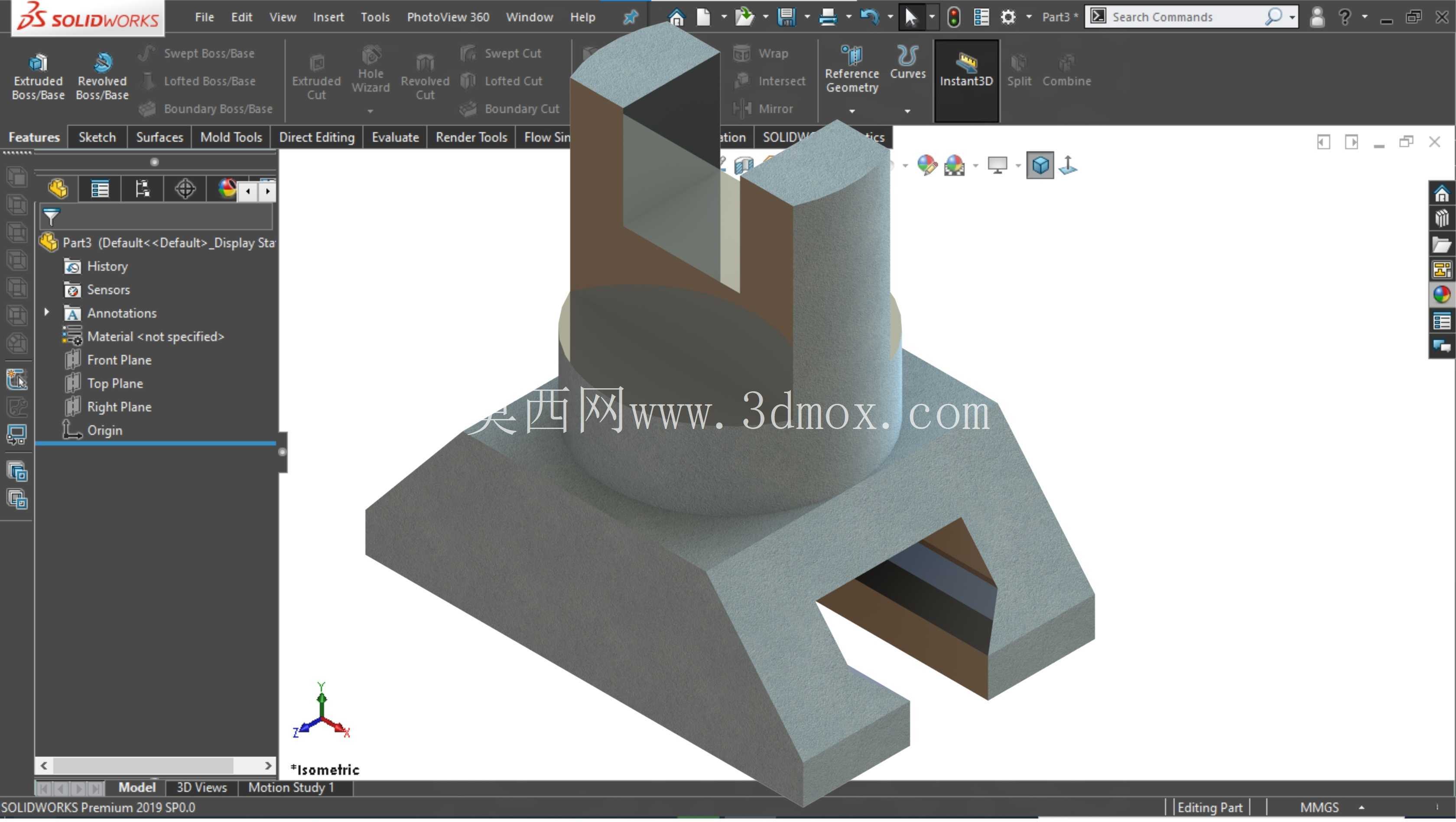

　　建模的时候要注意几个关键的尺寸约束：首先是底座通槽的对称度，必须和圆柱段的中心轴线保持重合，不然安装后整个零件会出现偏载；其次是上方叉形结构的开口宽度，要和配套的连接件厚度匹配，留合适的装配间隙；还有支耳上孔的中心高度，要保证安装后上方连接件的活动范围不会和圆柱段产生干涉。从实际使用场景来看，这类结构常用来做小型气缸的连接支座、传感器的安装支架，或者是工装夹具里的定位支撑块，结构简单但是功能性很强，没有多余的冗余设计，每一处结构都对应实际的装配或者受力需求，很适合用来练习SolidWorks里的拉伸、切除、圆角这些基础特征的操作，同时也能理解机械结构设计里“结构服务于功能”的核心逻辑，不会为了造型做无意义的结构。在做结构校验的时候，要重点关注几个受力位置：一是底座和圆柱连接的圆角位置，在承受侧向载荷的时候这里的应力最大，圆角半径不能太小；二是上方叉形支耳的根部，当销轴传递载荷的时候，支耳根部会承受弯曲应力，要保证支耳的厚度足够，不会出现弯曲变形；三是底座的安装接触面，平面度要控制在合理范围内，不然安装后零件会出现倾斜，影响上方连接部件的位置精度。
