同轴直齿圆柱齿轮速度减速装置

　　这款同轴式直齿圆柱齿轮减速装置，核心采用直齿圆柱齿轮啮合传动结构，输入输出轴保持同轴布局，总传动比设定为2.86，主要应用在中小功率传动链路中，匹配对安装空间同轴度有要求的动力传输场景，比如小型输送线的动力端、轻工设备的进给机构、实验室小型试验台的转速调节单元，能够在不改变动力源安装轴线的前提下，完成转速降低、扭矩提升的动力匹配，适配常规的异步电机、伺服电机输出端连接需求。

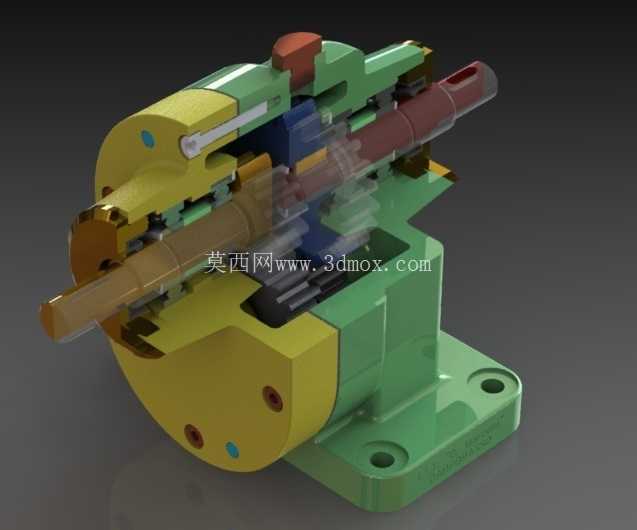

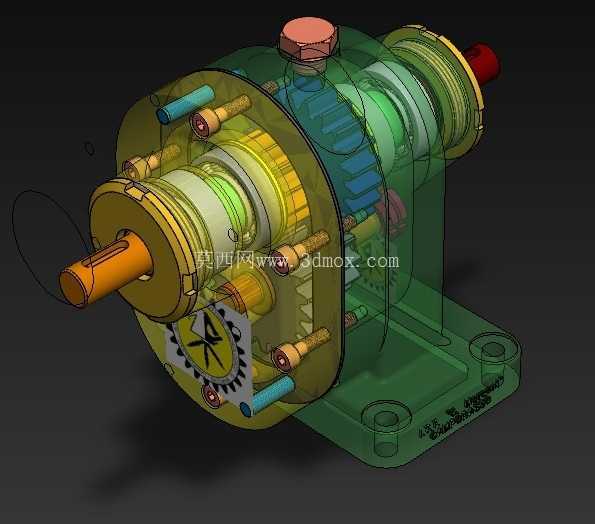

　　从结构设计逻辑来看，整体采用剖分式铸造壳体，底座一体化铸造成型，预留两个对称的安装沉孔，安装时可通过螺栓直接固定在设备安装基面，安装孔的跨距经过匹配计算，能够保证运行过程中壳体不会因为齿轮啮合的径向力产生翘曲变形，输入轴端从壳体左侧伸出，输出轴端从壳体右侧伸出，轴伸端均预留了标准的轴径公差，可直接配套联轴器、带轮等传动连接件，不需要额外做轴端改装。壳体上部设置的透气塞，能够在设备连续运行、内部油温升高时自动平衡腔体内外压力，避免润滑油从轴封位置渗漏，侧面设置的油位观察孔，可以直观查看腔体内润滑油的液位高度，方便日常维护时判断是否需要补油换油，油塞采用带密封垫的螺纹结构，换油时拧开即可排出废油，不需要拆解壳体。

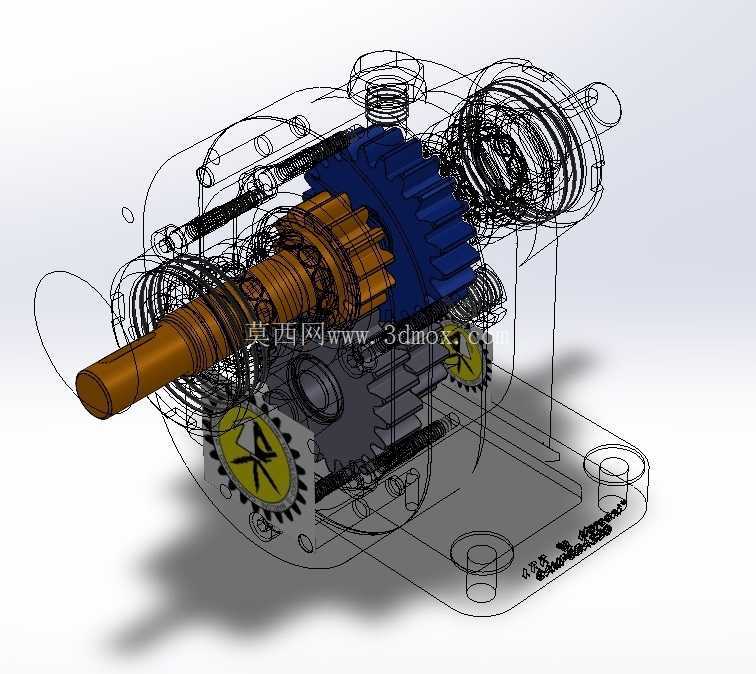

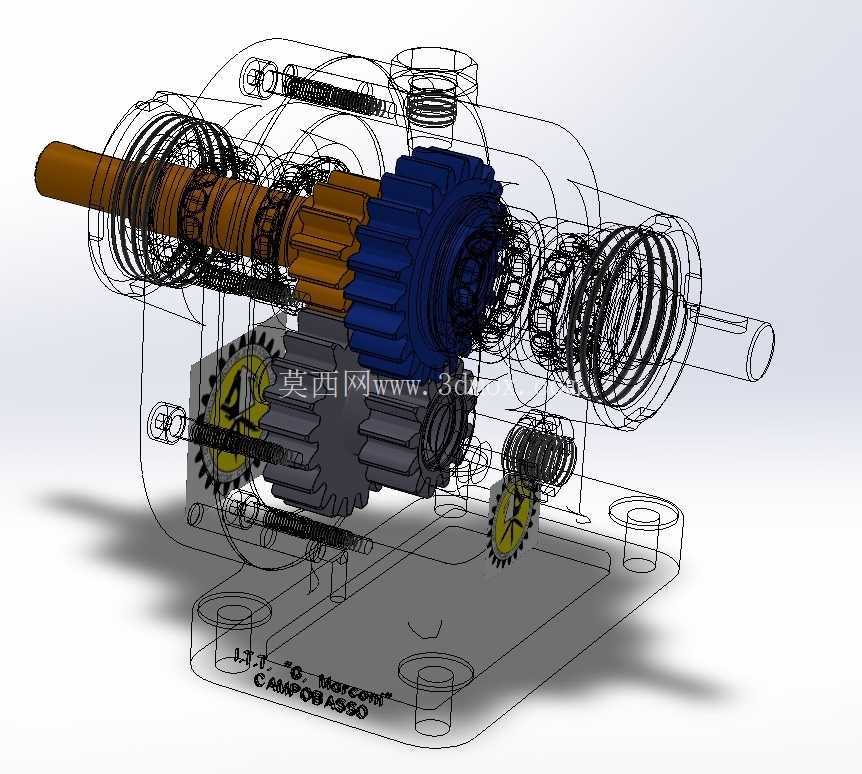

　　齿轮组全部采用直齿圆柱齿轮设计，相比斜齿轮结构，直齿齿轮的加工难度更低，装配时不需要调整轴向啮合间隙，轴向力几乎为零，能够降低两端轴承的轴向载荷，延长轴承的使用寿命，同轴布局的设计让整体设备的径向尺寸更紧凑，在安装空间受限、输入输出轴必须保持同轴线的场景下，相比平行轴减速器能够节省至少30%的横向安装空间，不需要额外调整动力源和执行端的安装位置。在实际选型匹配时，需要注意输入轴的最高允许转速，直齿齿轮的线速度不宜超过10m/s，避免高速运行下产生过大的啮合噪音和齿面磨损，装置的输出扭矩需要匹配负载端的额定扭矩，预留1.2-1.5倍的安全系数，避免过载导致轮齿折断。

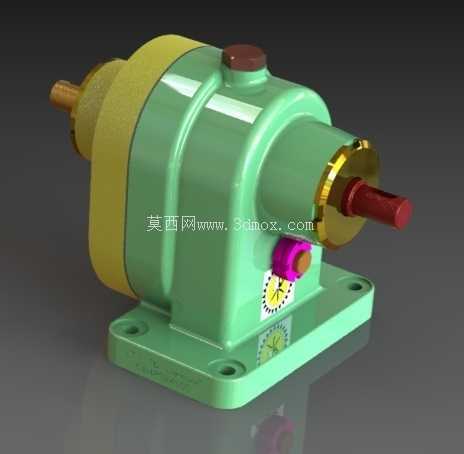

　　安装过程中要保证安装基面的平面度公差在0.1mm以内，紧固安装螺栓时需要对角均匀拧紧，避免壳体产生装配应力导致轴系卡滞，轴伸端和连接件配合时，禁止用铁锤直接敲击轴端，需要通过轴端的螺纹孔用螺杆压入连接件，防止轴承受冲击损坏。日常运行过程中，腔体内采用工业齿轮油润滑，首次运行300小时后需要更换全部润滑油，后续每运行1200小时更换一次，换油时要清理腔体底部的金属磨屑，保证齿轮啮合面的清洁，油位要保持在观察孔的中线位置，油位过高会增加齿轮运转的阻力，导致油温异常升高，油位过低则会造成齿轮啮合面润滑不足，出现早期磨损失效。这款装置的外形轮廓过渡圆润，壳体外部的加强筋沿着轴承座的受力方向布置，既能够提升壳体的结构刚性，又不会增加过多的壳体重量，输出轴端的金属挡圈能够对轴上的连接件起到轴向定位作用，防止运行过程中连接件出现轴向窜动，侧面的调节旋钮用于初始安装时微调齿轮的啮合侧隙，装配完成后锁紧固定即可，不需要在日常使用中频繁调整。
