SolidWorks入门练习用异形凸块结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894870
  • SolidWorks入门练习用异形凸块结构
  • SolidWorks入门练习用异形凸块结构
  • SolidWorks入门练习用异形凸块结构

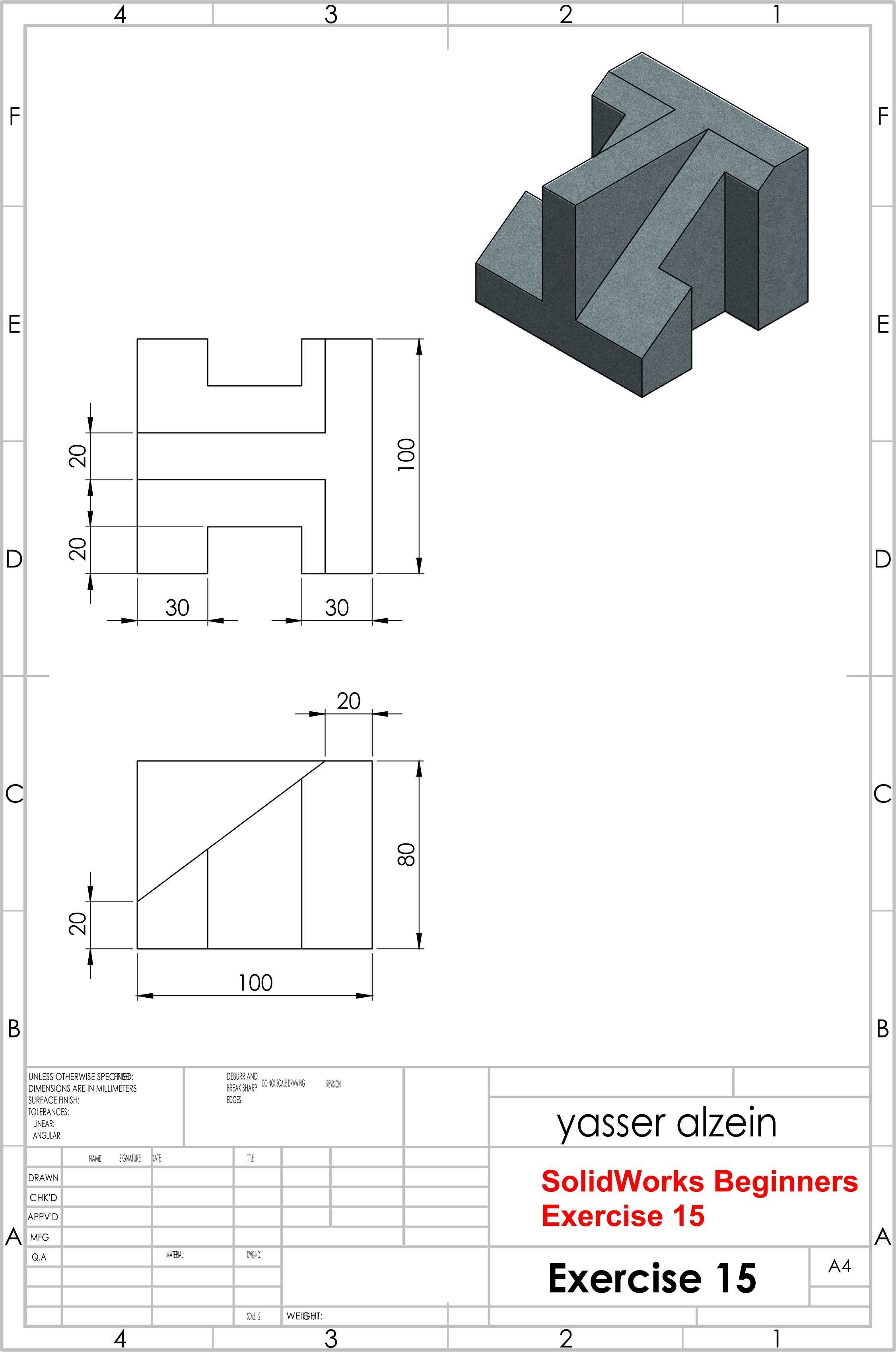

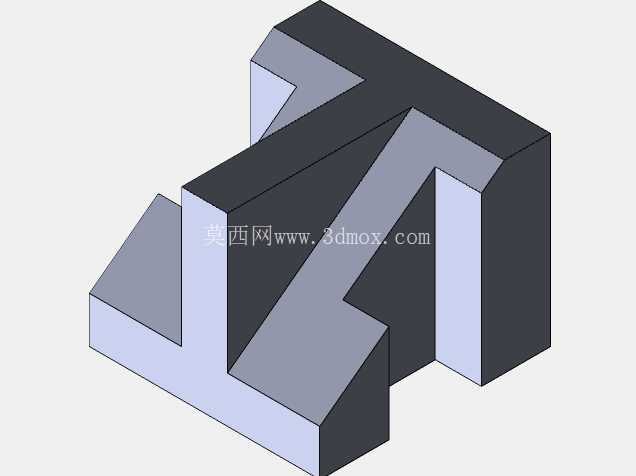

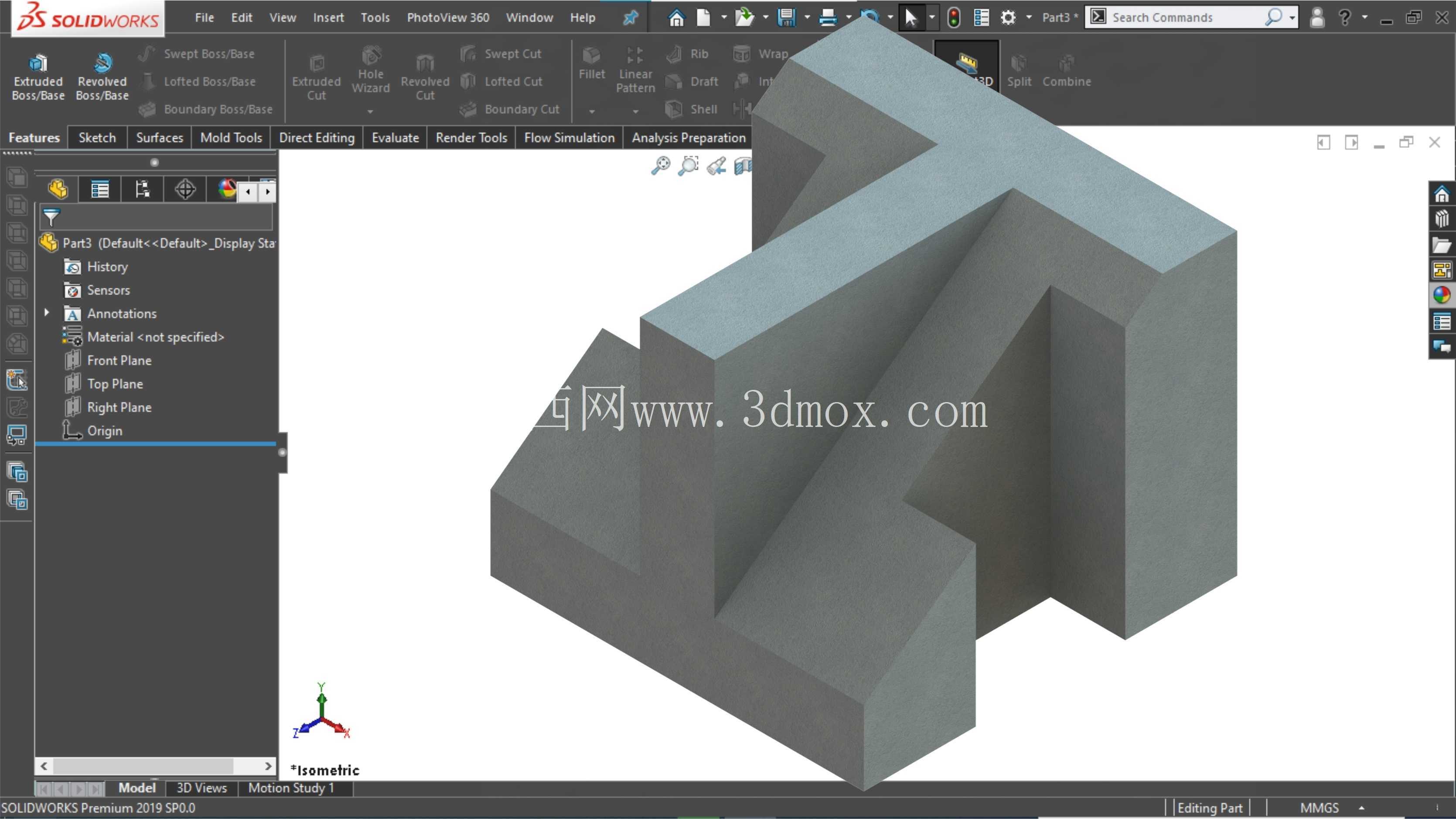

  这款异形凸块结构是面向三维建模初学者设计的练习实体,核心作用是帮助新手快速掌握三维软件中拉伸、切除、几何约束、空间基准对齐等基础操作逻辑,同时也可作为机械结构认知教学的具象演示载体,在职业院校机械制图课程、企业新员工建模技能培训场景中被广泛使用。从实际功能特性来看,该结构没有复杂的曲面特征,所有成型面均为平面与垂直棱边组合,不存在倒扣、薄壳、细小加强筋等容易让新手产生建模挫败感的特征,整体成型逻辑完全遵循基础实体建模的递进思路:先确定主基准面绘制核心截面轮廓,通过单向拉伸得到主体毛坯,再依次对多余部分进行垂直方向的切除操作,每一步操作都对应明确的几何约束关系,能让练习者清晰理解“草图约束-特征生成-特征修改”的完整建模流程,避免出现特征混乱、参数关联失效等新手常见问题。从设计思路层面来说,该结构特意设置了多组垂直相交的凸台与凹槽结构,不同位置的凸台高度存在明确差值,凹槽的深度与相邻凸台的宽度形成对应尺寸关联,练习者在建模过程中需要主动识别不同特征之间的位置约束关系,不能仅靠单一方向的拉伸完成全部造型,必须切换不同的基准面绘制草图,这一设计能帮助新手快速建立三维空间坐标系认知,理解不同视角下轮廓投影的对应关系,打破二维绘图的平面思维局限。

  关于外形尺寸与安装边界,该结构整体采用等比例的练习尺寸设定,所有棱边均做了极小的工艺倒角处理,避免尖锐棱边在3D打印验证时出现翘边、毛刺问题,整体外轮廓的长宽高比例控制在3:2:2的舒适区间,既不会因为过于扁长导致视角观察时出现透视变形,也不会因为过于方正无法体现多特征组合的结构特点;如果将该结构用于3D打印实操验证,不需要额外添加支撑结构,所有悬空面的倾斜角度都大于45度,完全符合FDM打印的自支撑角度要求,打印完成后不需要复杂的后处理就能得到完整的实体样件,可直接用于建模结果的实物比对校验。

  在日常建模练习场景中,这类基础异形结构是新手从简单几何体建模过渡到复杂工业零件建模的关键过渡载体,很多新手在刚接触三维软件时,往往只会绘制单一的立方体、圆柱体等基础几何体,一旦遇到多特征组合的结构就会出现草图绘制混乱、特征顺序错误、尺寸约束冲突等问题,通过这类结构的反复练习,能快速养成规范的建模习惯:比如建模前先确定主基准方向、每一个特征都对应明确的设计意图、相同尺寸尽量采用参数关联而非重复标注,这些习惯会直接影响后续复杂工业零件建模的效率与准确率。

  另外该结构的所有相邻面之间均为垂直或平行关系,没有斜度、曲面等进阶特征,练习者完成建模后可以很方便地通过软件自带的质量属性、干涉检查工具验证建模结果的准确性,只要出现特征遗漏、尺寸错误,就能通过体积计算、轮廓比对快速发现问题,不需要依赖老师的逐步骤检查,非常适合新手自主练习时的自我校验。从教学应用的角度来说,这类结构也常被用作建模技能考核的基础题目,考核时不需要限定具体的建模步骤,只要最终模型的外轮廓尺寸、内部凹槽位置、凸台高度差符合要求就算合格,能充分考察练习者对基础建模命令的灵活运用能力,而不是死板记忆固定操作步骤,这也符合实际工业建模工作中“以结果为导向、灵活选择建模路径”的工作要求。
