带排水结构的铝制脱脂槽三维设计

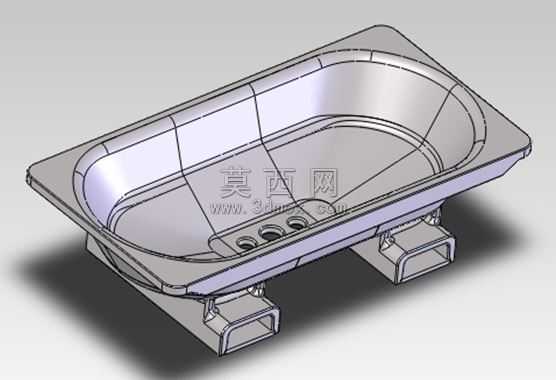

本作品为铝制脱脂槽的三维参数化建模成果，建模过程依托三维设计软件完成全流程特征构建，首先以拉伸凸台命令生成槽体的基础外轮廓，通过抽壳特征设定均匀的槽壁厚度，保证槽体结构轻量化的同时具备足够的结构强度。槽体内部采用平滑过渡的曲面设计，通过放样与曲面填充命令构建内凹的弧面槽腔，避免直角结构残留清洁死角，便于脱脂作业后的残渣清理与液体排空。槽体底部集成三个等距排布的排水接口，采用凸台拉伸与异形孔向导命令完成接口的结构设计，接口处做加厚处理提升连接密封性，可适配不同规格的排水管路，满足脱脂废液的快速排放需求。槽体底部设计两个对称分布的方管支撑脚，通过焊接特征模拟支撑脚与槽底的连接结构，支撑脚采用中空方管构型，在降低整体重量的同时保证支撑稳定性，可将槽体抬离安装面预留管路排布空间。材质渲染阶段，为槽体主体赋予哑光铝合金材质，调整材质的反射率与粗糙度参数还原铝制构件的真实金属质感，支撑脚与排水接口采用同系铝合金材质做细微色差区分，清晰呈现各部件的装配层级。设计过程中重点考量脱脂作业的实际使用需求，槽体边缘做外翻卷边特征处理，提升槽体边缘的结构刚性，避免长期使用出现边缘变形问题，槽腔内部的曲面坡度经过参数校准，可引导废液向底部排水口自然汇流，减少液体残留。整体建模过程严格遵循机械设计的尺寸规范，各特征之间添加完整的几何约束与尺寸关联，后续可根据实际使用场景调整槽体的长宽高、壁厚、支撑脚高度等参数，快速衍生不同规格的同类型产品模型，可直接用于产品结构验证、加工工艺编制以及产品展示渲染等场景。
